Тема 2.7 « Механизмы управления»
К механизмам управления относятся рулевое управление и тормоза.
Рулевое управлениеобеспечивает изменение направления движения автомобиля путём поворота его управляемых колёс.
Рулевое управление состоит из:
рулевого колеса с валом, установленным в рулевой колонке;
рулевого механизма;
рулевого привода и некоторых других деталей.

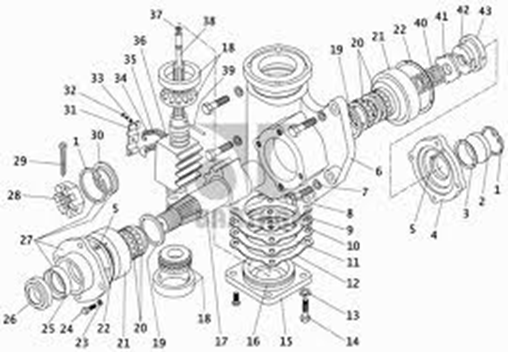

Рулевой механизм обеспечивает передачу усилий от рулевого колеса с валом на детали рулевого привода и далее на рулевую трапецию и управляемые колёса.
Большее распространение имеют рулевые механизмы глобоидально-червячного и реечного типа. К деталям рулевого привода легковых автомобилей с независимой передней подвеской относят рулевую сошку, маятниковый рычаг, среднюю и боковые рулевые тяги, рулевые наконечники, рулевые рычаги поворотных кулаков или стоек и другие детали.
В устройстве привода рулевого механизма червячного или реечного типа имеются отличия. Детали рулевого привода образуют рулевую трапецию. Рулевая трапеция осуществляет одновременный поворот управляемых колёс, при этом, внутреннее к центру поворота колесо должно поворачиваться на больший угол, чем внешнее, для обеспечения качения колёс по окружностям, описанным из одного центра.
Следует различать нерасчленённые и расчленённые рулевые трапеции. Нерасчленённую трапецию применяют на автомобилях, у которых управляемые колёса устанавливаются на одной оси, подвешенной через детали подвески к кузову или раме. Расчленённую подвеску используют при независимой подвеске управляемых колёс.
Тормозные системы автомобиля служат для снижения скорости автомобиля и его остановки, а также для удержания автомобиля в неподвижном состоянии. Замедление автомобиля обеспечивает рабочая тормозная система. Удержание автомобиля в неподвижном состоянии на уклоне при остановке или стоянке обеспечивает стояночная тормозная система.
Помимо перечисленных систем, которые можно назвать основными, автотранспортные средства оснащаются другими средствами для торможения. На грузовых автомобилях и прицепных устройствах находят применение аварийные, запасные, вспомогательные, а также различные типы моторных тормозных систем. Широкое распространение имеют антиблокировочные системы (ABS).
Управление рабочей тормозной системой осуществляется от ножной педали тормоза. Передача усилий от педали тормоза к рабочим тормозным механизмам реализуется через гидравлический, пневматический и редко механический привод. В автомобилях, оснащённых системами ABS, ASR и системами управления динамикой автомобиля тормозные усилия регулируются ЭБУ (электронными блоками управления).
Электронные системы управления тормозами широко используется в электропневматических и электрогидравлических тормозных механизмах. Основными узлами и деталями рабочей тормозной системы с гидравлическим приводом являются:
главный тормозной цилиндр с бачком для тормозной жидкости;
рабочие тормозные цилиндры, соединённые с главным тормозным цилиндром и регулятором тормозных усилий трубопроводами;
колёсные тормозные механизмы, состоящие из тормозных барабанов или дисков и тормозных колодок;
педаль тормоза и усилитель тормозов вакуумного или иного типа.
Стояночный тормоз имеет механический привод и при включении блокирует задние колёса автомобиля. В ряде устаревших конструкций стояночный тормоз воздействует на карданный вал (в настоящее время применение трансмиссионного стояночного тормоза запрещено Правилами ЕЭК ООН и ГОСТ РФ). На грузовых автомобилях с пневмотормозами стояночный тормоз приводится в действие при помощи энергоаккумулятора.
