Инструменты и приспособления, применяемые при обработке отверстий

Сверлят отверстия сверлами, изготовленными из высококачественных марок 10А, 12А.

Для сверления твердого металла применяют сверла с пластинами из твердых сплавов на режущей части сверла.

При сверлении отверстие в теле металла получается несколько большее, чем диаметр сверла, которым сверлят это отверстие. Например, при использовании сверла диаметром в диапазоне 5…25мм

53

отверстия получаются больше диаметра сверла на 0,08…0,2мм. Это следует учитывать при выборе рабочего сверла.

По конструкции сверла различают на спиральные и специальные (центровочные, перовые, ружейные, кольцевые).

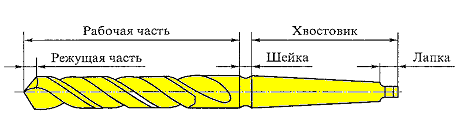

Спиральные сверла состоят из трех частей: рабочей части, хвостовика и шейки. Рабочая часть

53

сверла образована двумя спиральными канавками

и включает в себя режущую и цилиндрическую

(направляющую) части с двумя ленточками, что

уменьшает трение сверла о поверхность

обрабатываемого отверстия. Режущей частью

сверла является его вершина, образующая при заточке

сверла два зуба с режущими кромками, угол между

которыми выбирают в зависимости от твердости

обрабатываемого материала. Для сверления стали и

чугуна этот угол должен составлять не более -118º, для

меди - 125º, для алюминия - 140º. Режущие кромки сверла выполняют основную работу резания.

Спиральные сверла выпускают с хвостовой частью (хвостовиком) двух типов – цилиндрические и конические. Сверла с цилиндрическими хвостовиками предназначены для закреплений в патронах, сжимающих хвостовик сверла своими кулачками. Цилиндрические хвостовики применяются для сверл диаметром до 20мм. Конические хвостовики предназначены для закрепления сверла в специальном коническом шпинделе станка. На конце конического хвостовика сверла имеется плоский шлиц для предотвращения проворачивания сверла. Конические хвостовики применяются для сверл диаметром от 5мм. Перовые сверла

имеют плоскую

Центровочные сверла предназначены рабочую часть и

для выполнения центровых отверстий. прямые канавки для

отвода стружки.

Ружейные сверла применяются

для сверления глубоких и сверхглубоких Кольцевые сверла

отверстий. применяются для

уменьшения сил резания и потребляемой мощности оборудования, повышения производительности обработки сплошных отверстий диаметром более 50мм, а также уменьшения объема стружки и последующего использования образующегося вдоль оси обрабатываемого отверстия центрального стержня.
