Практическая работа № 4
Тема: Изучение устройства и работы ручного инструмента.
ЗАДАНИЕ:
Схематически вычертить схему гайковерт ИЭ3106, описать устройство.
Схематически вычертить схему шлифовальная машина ИЭ2102А, описать устройство.
Схематически вычертить схему приспособления для резки СТД163, описать устройство.
Схематически вычертить схему электровиброножницы ИЭ5402, описать устройство

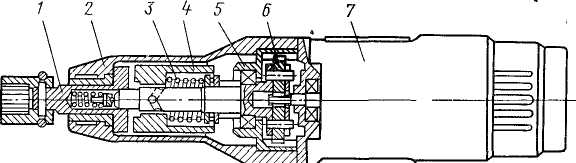

Рис. 142. Гайковерт ИЭ3106. Общий вид
Гайковерт ИЭ3106 состоит из шпинделя 1, ударного механизма 2, редуктора 6, электродвигателя 7. Крутящий момент от электродвигателя передается шпинделю 1 через редуктор б, ведущую муфту 5 ударного механизма и ударник 4. Как только момент сопротивления гайки превысит крутящий момент электродвигателя, ударник 4 выйдет из зацепления со шпинделем 1 и начнет сжимать пружину 3. При этом ударник продолжает вращаться и совершать возвратно-поступательное движение, производя заворачивание гайки до полной затяжки. В рабочую рукоятку 8 встроен выключатель 9.

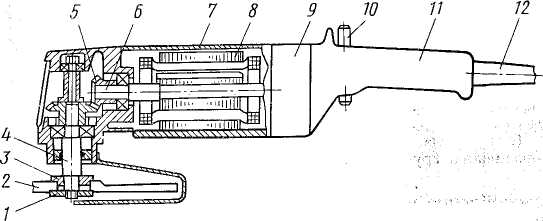

Рис. 144. Шлифовальная машина ИЭ2102А. Общий вид
Машина ИЭ2102А состоит из корпуса 7, электродвигателя 8, рукоятки 11, конического редуктора 5, кожуха 13, шпинделя 4. Электродвигатель 8 асинхронный, трехфазный с короткозамкнутым ротором продуваемого исполнения.
Вал ротора 6 посредством конической передачи 5 передает вращение шпинделю 4. На задней части ротора насажен вентилятор, полость которого образует промежуточный щит. Воздух, засасываемый вентилятором через пазы в рукоятке 11 и окна в промежуточном щите, проходит через двигатель и выбрасывается через пазы в передней части полости двигателя, охлаждая его. Абразивный армированный круг 2 устанавливается на упорном фланце 3, закрепляется прижимным фланцем 1 и закрывается защитным кожухом 13, который крепится винтами к корпусу 7 машины. К торцу промежуточного щита 9 винтами крепится рукоятка 11, состоящая из двух частей. Внутри рукоятки проходит токопроводя-щий провод 12. В одной из частей рукоятки монтируется выключатель 10. Двигатель включается нажатием на шток выключателя. При нажатии на шток с другой стороны производится выключение двигателя.

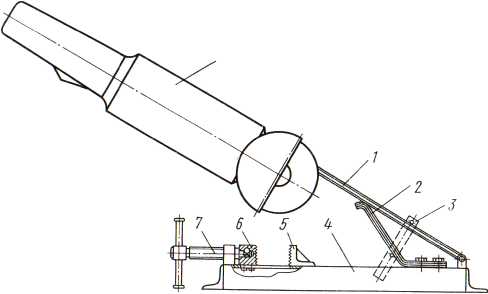

Рис. 145. Приспособление для резки СТД163
Приспособление состоит из основания 4, кронштейна 1, пластичной пружины 2, упора 3, подвижной 6 и неподвижной 5 губок, ходового винта 7.
Шлифовальная машина крепится на кронштейн 1 двумя болтами и хомутом. Разрезаемое изделие устанавливается между губками 5 и 6 и зажимается ходовым винтом 7. Кронштейн / шарнирно закреплен на основании 4. Шлифовальная машина жестко связана с кронштейном 1 и при нажатии на рукоятку машины кронштейн 1 изгибает пружину 2. В этом случае отрезной круг подается на отрезку. После отрезки машина выталкивается из зоны реза пружиной 2. Верхнее положение кронштейна 1 с машиной ограничивается упором 3. На шлифовальную машину устанавливается отрезной армированный круг.

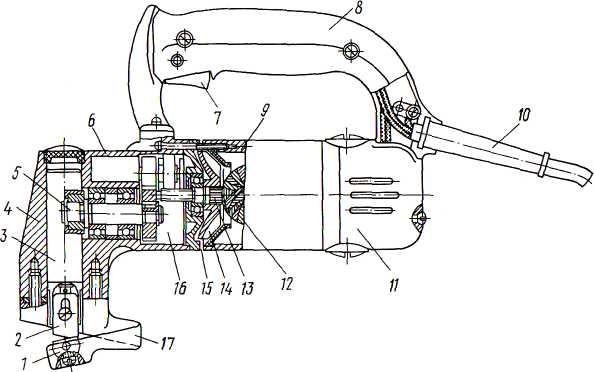

Рис. 146. Электровиброножницы ИЭ5402. Общий вид
