52.Порошковые огнетушители. Назначение, устройство. Принцип работы.

Порошковые огнетушители получили в настоящее время, особенно за рубежом, наибольшее распростране­ние. Их применяют для ликвидации загораний и пожа­ров всех классов (А, В, С, Д, Е).

Огнетушители ОП выпускаются трех типов: ручные (переносные), возимые и стационарные.

В качестве огнетушащего вещества используют по­рошки общего и специального назначения. Порошки общего назначения используют при тушении пожаров и за­гораний ЛВЖ и ГЖ, газов, древесины и других матери­алов на основе углерода. Порошки специального назна­чения применяют при ликвидации пожаров и загораний щелочных металлов, алюминий и кремнийорганических соединений и других пирофорных (способных к самовоз­горанию) веществ.

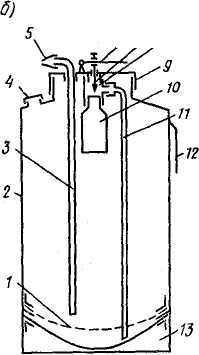

Огнетушитель порош­ковый ОП-10 стоит из стального корпуса 2, крышки 9, запорно-пускового устройства соединительного ниппеля 8, рабочего баллона 10, сифонных трубок 3 и 11, аэроднища 1, ручки 12 и днища корпуса 13. На корпусе огнетушителя уста­новлен избыточный клапан 4.

Принцип работы огнетушителя: при нажатии на пусковой рычаг 6 разрывается пломба и игольчатый шток 7 прокалывает мембрану баллона 10. Рабочий газ (уг­лекислота, воздух, азот и т. п.), выходя из баллона 10 через дозирующее отверстие в ниппеле 8, по сифонной трубке 11 поступает под аэроднище 1. В центре сифон­ной трубки (по высоте) имеется ряд отверстий, через ко­торые выходит часть рабочего газа и производит рыхле­ние порошка. Воздух (газ), проходя через слой порош­ка, взрыхляет его, и порошок под действием давления рабочего газа выдавливается по сифонной трубке 3 и че­рез насадок 5 выбрасывается на очаг загорания. В рабо­чем положении огнетушитель следует держать строго вертикально, не переворачивая его.

53. Всасывающая сетка, водосборник. Назначение, устройство.

Всасывающая сетка присоединяется на конце всасывающей рукавной линии перед началом работ насоса из открытого водоема. Предназначена для защиты всасывающей линии от попадания посторонних предметов, а также для удержания столба жидкости в линии при кратковременном прекращении подачи или при заливке насоса водой перед пуском. При работе насоса из открытого водоисточника во всасывающей линии создается напряжение. Вода под действием атмосферного давления, поднимая клапан, поступает во всасывающую линию и далее в полость насоса. При остановке насоса клапан опускается в гнездо и всасывающая линия остается заполненной водой. Чтобы освободить линию от воды необходимо при помощи веревки прикрепленной к кольцу повернуть рычаг, клапан приподнимается и вода вытечет из рукавов. Всасывающие сетки выпускают 4-х типоразмеров одинаковой конструкции.

Водосборник устанавливают на всасывающем штуцере насоса для подвода воды по одному или двум рукавам от колонки гидранта, а также при работе в перекачку при подаче воды на большие расстояния. Водосборник состоит из корпуса тройника, двух входных соединительных головок доля присоединения напорных или напорно-всасывающих рукавов и выходной соединительной головки для установки водосборника на всасывающем штуцере насоса. Внутри корпуса водосборника закреплен шарнирно-тарельчатый клапан для перекрывания одного входного патрубка при работе насоса от гидранта на один рукав.
