2.3. Определение требуемых (расчетных) данных для выбора монтажных кранов

Выбранные монтажный кран для монтажа стропильных ферм должен иметь возможность надстройки гуська.

Основными характеристиками монтажного самоходного стрелового крана являются: грузоподъемность Q, высота подъема стрелы H_стр, вылет крюка крана L_кр. Определим основные характеристики крана для каждого типа конструкций:

Крайние и средние колонны:

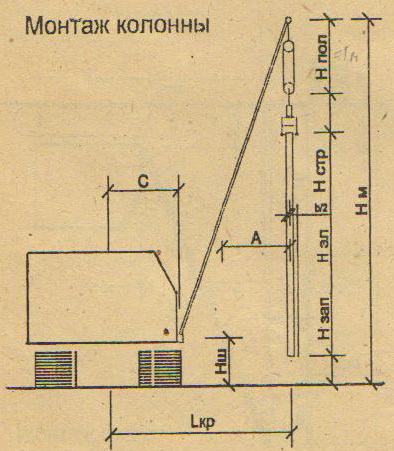

Схема монтажа колонны представлена на рис. 1.

Рис. 1. Схема монтажа колонн.

Крайние колонны:

, где

­­– масса груза (монтируемого элемента),

– масса грузоподъемных приспособлений,

– масса навесных монтажных приспособлений.

, где

– проектная отметка установки конструкции,

– запас по высоте = 0,5м,

– высота элемента,

– высота строповки элемента,

– высота полиспаста крана =1,0м.

, где

– требуемая высота подъема стрелы,

– высота шарнира крана = 1,0м,

– запас = 1,0м,

– ширина элемента со стороны стоянки крана,

– высота полиспаста крана = 1,0м,

– высота строповки элемента,

– расстояние от оси крана до шарнира = 1,0м.

Средние колонны:

Подкрановые балки:

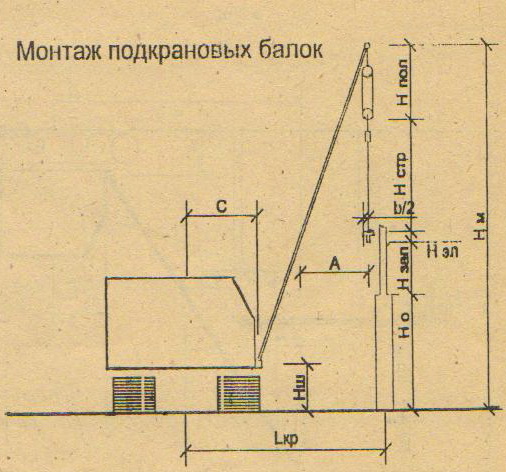

С хема монтажа подкрановых балок представлена на рис. 2.

Рис. 2. Схема монтажа подкрановых балок.

Стропильные фермы:

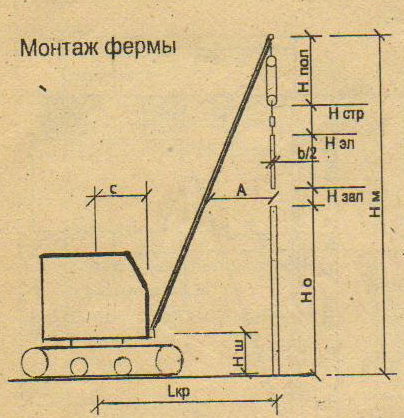

Схема монтажа стропильных ферм представлена на рис. 3.

Рис. 3. Схема монтажа стропильных ферм.

Плиты покрытия:

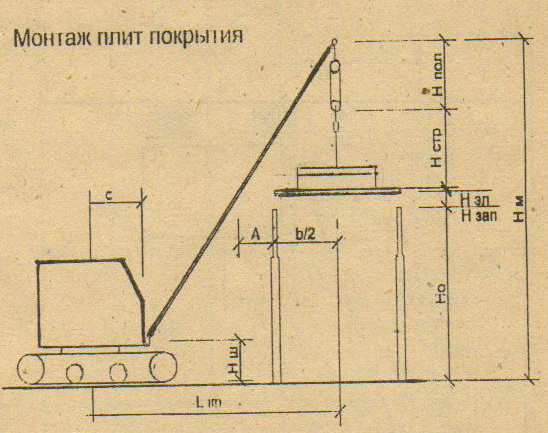

Схема монтажа плит покрытия представлена на рис. 4.

Рис. 4. Схема монтажа плит покрытия.

Панели стен:

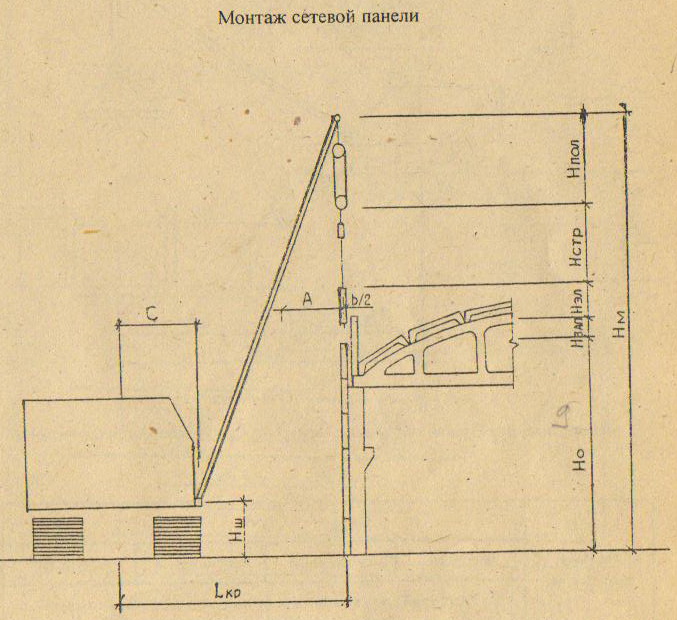

Схема монтажа стеновых панелей представлена на рис. 5.

Рис. 5. Схема монтажа стеновых панелей.

2.4. Выбор грузоподъемных кранов

Характеристики грузоподъемных кранов представлены в табл. 4.

Таблица 4.

Краны для монтажа конструкций

Конструкция				Марка монтажного крана
Крайние колонны	2,73	9,3	3,91	КС-4361А МКТ-40ОП МКГ-25БР	10,5 15 18,5	16 12 22
Средние колонны	3,63	9,3	3,91	КС-4361А МКТ-40ОП МКГ-25БР	10,5 15 18,5-5	16 12 22
Подкрановые балки	3,29	8,8	2,59	МКГ-25БР	18,5-5	22
Стропильные фермы	8,28	13,6	3,79	МКТ-40ОП МКГ-25БР	15 18,5-5	12 22
Плиты покрытия	2,91	14,1	9,73	МКТ-40ОП МКГ-25БР	15 18,5-5	12 22
Панели стен	1,03	14,3	3,66	МКТ-40ОП МКГ-25БР	15 18,5-5	12 22

Для монтажа конструкций подбираем четыре комплекта кранов:

Первый: КС-4361А (для монтажа колонн), МКГ-25БР (для монтажа подкрановых балок), МКТ-40ОП (монтаж ферм, плит покрытия, панелей стен);

Второй: все элементы монтируем краном МКТ-40ОП;

Третий: все элементы монтируем краном МКГ-25БР;

Четвертый: КС-4361А (для монтажа колонн), МКГ-25БР (для монтажа подкрановых балок, ферм, плит покрытия, панелей стен).
