2.3. Определение требуемых (расчетных) данных для выбора монтажных кранов
Выбранные монтажный кран для монтажа стропильных ферм должен иметь возможность надстройки гуська.
Основными характеристиками монтажного самоходного стрелового крана являются: грузоподъемность Q, высота подъема стрелы Hстр, вылет крюка lк, длина стрелы Lстр. Определим основные характеристики крана для каждого типа конструкций:
Крайние и средние колонны:
С
хема
монтажа колонны представлена на рис.
1.

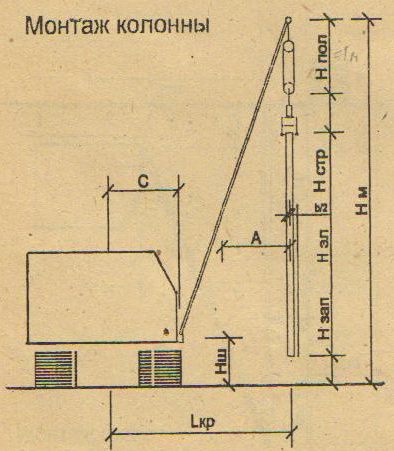

Рис. 1. Схема монтажа колонн.
Так как
,
то подбираем кран МКГ-40 ОП стрела 20,8-6
м.
Подкрановые балки:
С
хема
монтажа подкрановых балок представлена
на рис. 2.
Рис. 2. Схема монтажа подкрановых балок.
Так как
,
то подбираем кран МКТ-40 ОП стрела 15 м на
выносных опорах.
Стропильные фермы:
Схема монтажа стропильных ферм представлена на рис. 3.

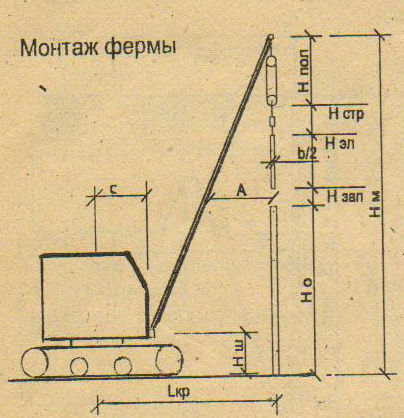

Рис. 3. Схема монтажа стропильных ферм.
Так как
,
то подбираем кран МКТ-40 ОП стрела 20-6 м.
Плиты покрытия:
С
хема
монтажа плит покрытия представлена на
рис. 4.

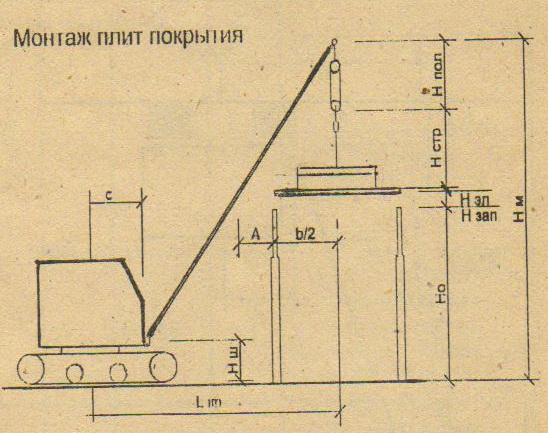

Рис. 4. Схема монтажа плит покрытия.
Так как
,
то подбираем кран ДЭК-50 ВП стрела 30-10 м.
Панели стен:
С
хема
монтажа стеновых панелей представлена
на рис. 5.

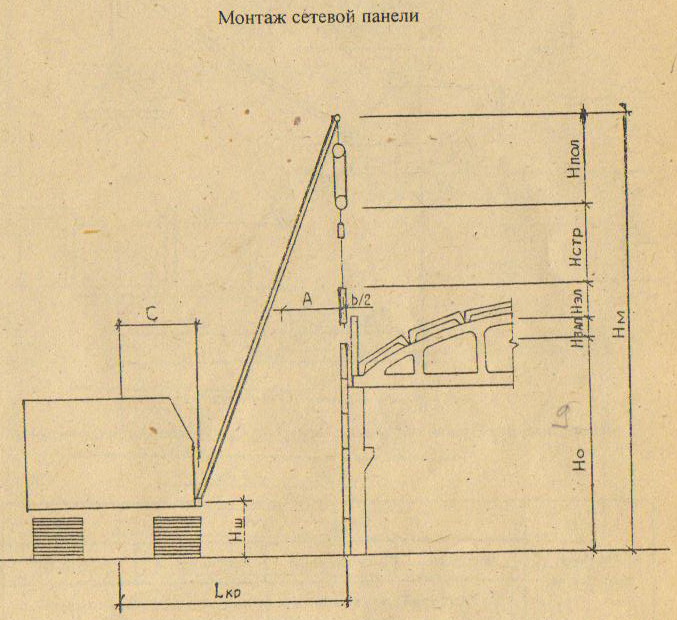

Рис. 5. Схема монтажа стеновых панелей.
Так как
,
то подбираем кран КС-4361А ВП стрела 20,5-6
м.
2.4. Выбор грузоподъемных кранов
Характеристики грузоподъемных кранов представлены в табл. 4.
Таблица 4.
Краны для монтажа конструкций
Конструкция |
|
|
|
Марка монтажного крана |
|
Крайние и средние колонны |
6,5 |
12,3 |
10,32 |
МКГ-40 ОП |
20,8-6 |
Подкрановые балки |
4,6 |
11,0 |
5,7 |
МКТ – 40 ОП на выносных опорах |
15 |
Стропильные фермы |
6,455 |
15,73 |
9,3 |
МКТ – 40 ОП |
20-6 |
Плиты покрытия |
2,9 |
16,23 |
23,2 |
ДЭК – 50 ВП |
30-10 |
Панели стен |
1,03 |
15,5 |
8,6 |
КС – 4361А ВП |
20,5-6 |
Технико-экономические расчеты
3.1. Подсчет затрат труда и машинного времени
Подсчет затрат труда и машинного времени приведен в табл. 5.
Таблица 5.
Ведомость затрат труда и машинного времени
№ п/п |
ЕНир |
Наименование работ |
Объем работ |
Нвр, чел-ч |
Q – затраты труда, чел-дн. |
Состав звена по ЕНиР |
Мн - кол-во машино-смен |
|
Ед. изм |
Кол-во единиц |
Рабочих |
Рабочих |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1 |
Е4-1-4 |
Установка крайних колонн в стаканы фундаментов без помощи кондукторов массой до 6т. |
1эл. |
36 |
5,5 |
25 |
Монтажник 5,4,3(двое),2 разряда, машинист 6 разр. |
5,0 |
2 |
Е4-1-4 |
Установка средних двухветвевых колонн в стаканы фундаментов без помощи кондукторов массой до 8т. |
1эл. |
36 |
6,0 |
27 |
5,5 |
|
3 |
Е4-1-25 |
Замоноличивание стыков колонн бетонной смесью объемом до 0,1м3 |
1эл. |
72 |
0,81 |
7,3 |
Плотник 4 и 3 разр., монтажник 4 и 3 разр. |
4,0 |
4 |
Е4-1-6 |
Установка подкрановых балок массой до 5т, l=6м |
1эл. |
64 |
6,5 |
52 |
Монтажник 5,4,3(двое),2 разр., машинист 6 разр. |
10,5 |
5 |
Е4-1 [12] |
Электросварка стыков балок с колоннами |
1 м шва |
32 |
0,95 |
3,8 |
Электросварщик 5 разр. |
4,0 |
6 |
Е4-1-25 |
Замоноличивание стыков балок с колоннами |
1 узел |
108 |
1,95 |
26,3 |
Плотник 4 и 3 разр., монтажник 4 и 3 разр. |
13,5 |
7 |
Е4-1-6 |
Установка стропильных ферм покрытий пролетом 18м |
1эл. |
54 |
6,56 |
44,3 |
Монтажник 6,5,4,3,2 разр., машинист 6 разр. |
9 |
8 |
Е4-1 [12] |
Электросварка монтажных стыков ферм покрытий с колоннами |
1 м шва |
14 |
0,56 |
0,98 |
Электросварщик 5 разр. |
1,0 |
12 |
Е4-1-25 |
Замоноличивание стыков ферм покрытий |
1 узел |
108 |
1,95 |
26,3 |
Плотник 4 и 3 разр., монтажник 4 и 3 разр. |
13,5 |
13 |
Е4-1-7 |
Укладка плит покрытий площадью до 20 м2 |
1эл. |
288 |
1,2 |
43,2 |
Монтажник 4,3(двое),2 разр., машинист 6разр. |
11 |
14 |
Е4-1 [12] |
Электросварка плит покрытий |
1 м шва |
58 |
0,31 |
2,25 |
Электросварщик 5 разр. |
2,5 |
15 |
Е4-1-26 |
Заливка швов ребристых плит покрытий механизированным способом |
100 м шва |
48,8 |
4 |
24,4 |
Монтажник 4,3 разр. |
12,5 |
16 |
Е4-1-8 |
Установка наружных стеновых панелей каркасно-панельных зданий площадью до 10 м2 |
1эл. |
380 |
3 |
142,5 |
Монтажник 5,4,3,2 разр., машинист 6 разр. |
35,5 |
Продолжение таблицы 5.
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
17 |
Е4-1 [12] |
Электросварка монтажных стыков стеновых панелей |
1 м шва |
76 |
0,44 |
4,2 |
Электросварщик 5 разр. |
4,5 |
18 |
Е4-1-27 |
Изоляция и герметизация стыков и деформационных швов стеновых панелей |
10 м шва |
38,9 |
1,3 |
6,3 |
Монтажник 4,3 разр. |
3,5 |
19 |
Е4-1-26 |
Заливка швов стеновых панелей высотой до 3м |
100 м шва |
28,6 |
12 |
42,9 |
Монтажник 4,3 разр. |
21,5 |
