Порядок выполнения лабораторной работы Исходные данные

Размеры пластин:

Большая пластина – 200х200х10мм (материал – сталь С285);

Накладки – 200х100х10мм (материал – сталь С285);

Растягивающее усилие – 160кН (16 тс).

1. Запускаем вычислительный комплекс scad

2. Создание нового проекта

Создаём новый проект, выбрав тип схемы «5- система общего вида».

Нажимаем кнопку «Единицы измерения» и в открывшемся окне для линейных размеров выбираем единицу измерения миллиметры. Точность указания линейных размеров увеличиваем до четырёх знаков после запятой, а размеров сечений – до трёх. Делается это нажатием на кнопку с символом «>» рядом с соответствующим пунктом.

Перед формированием расчётной схемы необходимо зайти в меню Опции / Настройка графической среды.

В открывшемся окне необходимо задать «Точность сборки» равной 0,00005мм и «Точность оценки совпадающих узлов» равной 0,001мм.

3. Формирование расчётной схемы

В окне управления проектом заходим в пункт «Расчётная схема».

На палитре «Фильтры отображения» активируем «Номера узлов» , «Связи» , «Узлы» , «Узловые нагрузки» и «Значения нагрузок» .

3.1. Ввод объёмных элементов.

Каждая пластина будет состоять из множества кубических элементов, каждый из которых задаётся 8 узлами.

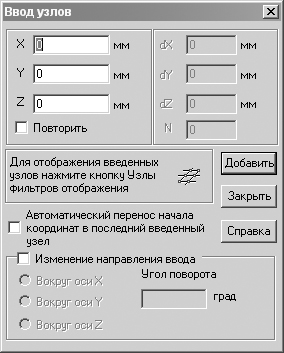

Заходим во вкладку «Узлы и элементы» в подраздел «Узлы» . Нажимаем на кнопку «Ввод узлов» . В появившемся окне последовательно задаём по координатам 4 узла. Их координаты будут 1(0;0;0), 2(0;5;0), 3(0;0;5), 4(0;5;5).

Нажимаем на кнопку «Ввести узлы на заданном расстоянии от отмеченных» и в появившемся окне «Ввод узлов» в поле «dx» вводим значение 5, а в поле «Количество» - 1.

Выделяем узлы 1-4 и нажимаем на клавиатуре клавишу «Enter». После этого должны появиться узлы 5-8.

Заходим во вкладку «Узлы и элементы» в подраздел «Элементы» . Нажимаем кнопку «Добавление объёмных элементов» . В появившемся окне выбираем пункт «8-узловой изопараметрический конечный элемент»

Выделяем узлы В СЛЕДУЮЩЕЙ ПОСЛЕДОВАТЕЛЬНОСТИ: 1, 2, 3, 4, 5, 6, 7, 8. Появляется кубический элемент.

3.2. Формирование пластин из объёмных элементов.

3.2.1. Формирование накладок.

Выделяем элемент. Заходим во вкладку «Схема». Нажимаем кнопку «копирование фрагмента схемы» . Выбираем пункт «Копировать в направлении X». Устанавливаем шаг равный 5мм и количество 39. Нажимаем кнопку «ОК».

На вопрос «Сохранить результаты копирования?» отвечаем: «Да».

Теперь выделяем все полученные элементы и аналогично копируем их по оси Y, задав шаг равный 5мм и количество – 19. После этого должна получиться пластина из 20×40=800 элементов. Необходимо скопировать один раз все элементы пластины по оси Z с шагом 5мм.

Вторая пластина будет располагаться на расстоянии 20,1мм от первой. 20мм – толщина двух пластин; 0,05+0,05=1мм – толщина двух зазоров между двумя маленькими и одной большой пластиной.

3.2.2. Формирование большой пластины.

На палитре «Визуализация» нажимаем кнопку «Проекция на плоскость XoZ» . На экране должна получиться следующая схема:

Выделяем на нижней пластине правые 20 элементов. Для этого кликаем правой кнопкой мыши в любой точке экрана. В окне «Выбор элементов» выбираем инструмент «Прямоугольник». С помощью этого инструмента выделяем необходимые элементы (они должны стать красными). Теперь копируем их по оси Z на расстояние 10,5 мм. Выделяем полученные элементы и копируем их по оси X на 100мм. В итоге получается следующая схема:

На палитре «Визуализация» выбираем пункт «Проекция на плоскость YoZ» .

В результате на экране отобразится следующая схема:

Необходимо выделить элементы, выделенные на рисунке прямоугольником, и скопировать их по оси Y сначала на -50мм, а затем на 100мм. Получается следующая схема:

Теперь нужно удалить совпадающие узлы. Заходим во вкладку «Узлы и элементы» в подраздел «Узлы» и нажимаем кнопку «Объединение совпадающих узлов» . Также необходимо сделать упаковку данных, нажав соответствующую кнопку .
