ВВЕДЕНИЕ

Коническо-цилиндрическая передача – это механизм, предназначенное для преобразования высокой угловой скорости, с которой вращается входной вал, в низкую, при этом повышается крутящий момент. Коническая передача - наиболее популярный вид механизма, который широко применяется в различных областях промышленности. От качества редуктора, ресурса его работы во многом зависит обеспечение функциональности машины, агрегата. Коническо-цилиндрический редуктор применяется довольно часто. Такая модель имеет очень высокие нагрузочные способности, хороший коэффициент полезного действия. Коническо-цилиндрический редуктор обеспечивает высокое передаточное число, работает с относительно низким уровнем шума. Использование такого механизма, как конически-цилиндрический редуктор позволяет значительно удешевить конструкцию привода, снизить его габаритные размеры, затраты на обслуживание. Привод используется в системах управления авиационной техники, выполняя сложные задачи, для правильного решения которых требуются необходимая мощность для применения органов управления статической и динамической устойчивости.

Кинематический расчет привода и выбор электродвигателя.

Задано:

– мощность электродвигателя ;

– частота вращения вала электродвигателя ;

– частота вращения выходного вала привода ;

– структурная схема привода, где 1 –– электродвигатель; 2 –– ременная передача; 3 –– редуктор; 4 –– рама.

1. Подбор электродвигателя

По табл. П 1 находим типоразмер электродвигателя, удовлетворяющего заданным значениям мощности и частоты вращения его вала.

Для рассматриваемого задания заданным значениям и удовлетворяет двигатель АО2-42-4.

Из табл. П 4 берём эскиз электродвигателя, его технические характеристики, установочные и габаритные размеры и заносим в отчёт.

274	222	108	89	183	300	230	265	32	28	12	14
											Масса,
310	132	16	14	4	506	224	178	80	60	185	77

2. Кинематический расчёт привода

1. Определение передаточного числа привода и разбивка его между

типами и ступенями передач, входящих в его состав

Передаточное число привода

,

где – частота вращения вала электродвигателя, ;

– частота вращения выходного вала привода, .

Для рассматриваемой схемы

Так как общее передаточное число привода равно произведению передаточных чисел отдельных передач, входящих в его состав, то для рассматриваемой схемы привода оно будет

,

где – передаточное число ременной передачи;

– передаточное число редуктора;

откуда

.

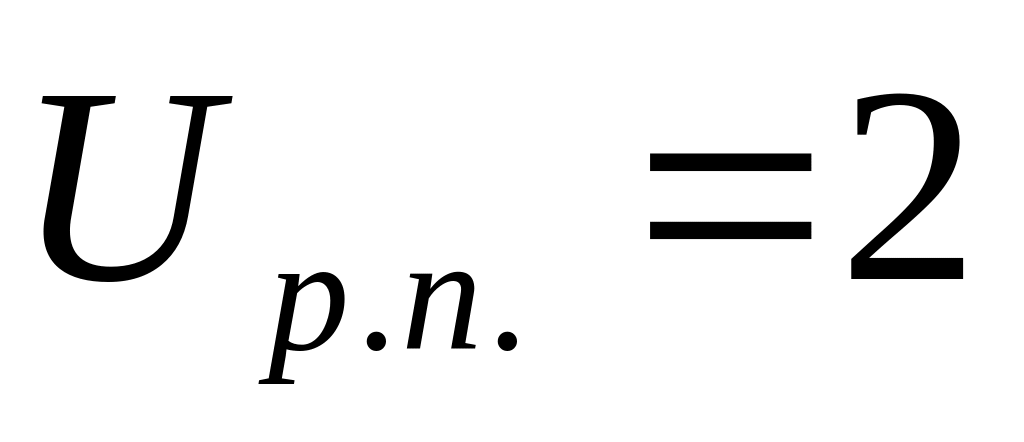

выбираем ,тогда

.

Передаточное число редуктора можно записать

где – передаточное число быстроходной ступени;

– передаточное число тихоходной ступени.

2. Определение частоты вращения валов привода

Частота вращения вала электродвигателя ;

Частота вращения входного вала редуктора

;

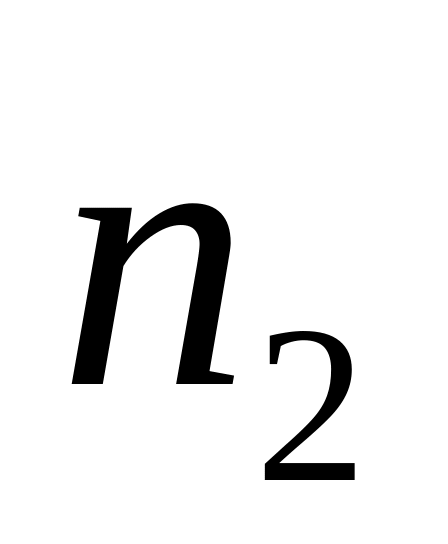

Частота вращения промежуточного вала редуктора

;

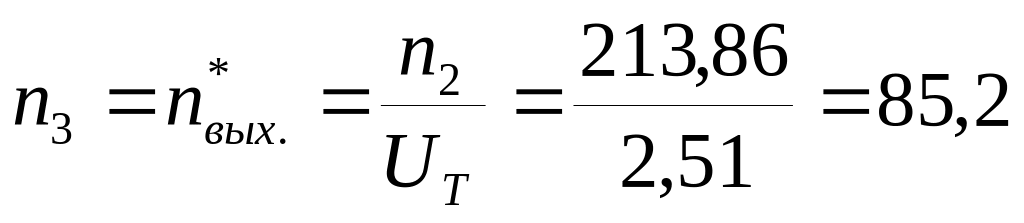

Частота вращения выходного вала редуктора

;

2. Определение крутящих моментов на валах привода

Для рассматриваемой схемы:

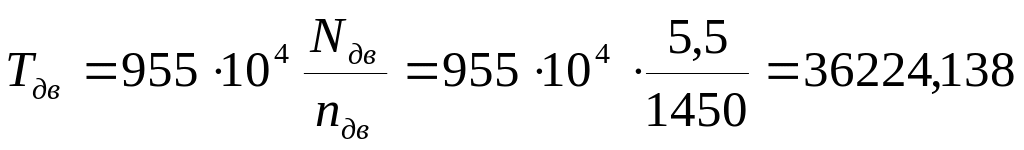

– крутящий момент на валу электродвигателя

где , ;

– крутящий момент на входном валу редуктора

;

принимаем , тогда

;

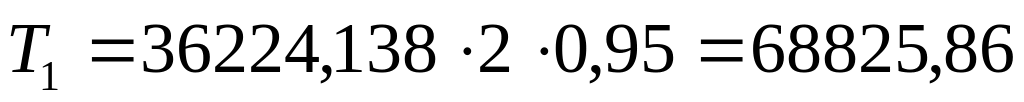

– крутящий момент на промежуточном валу редуктора

;

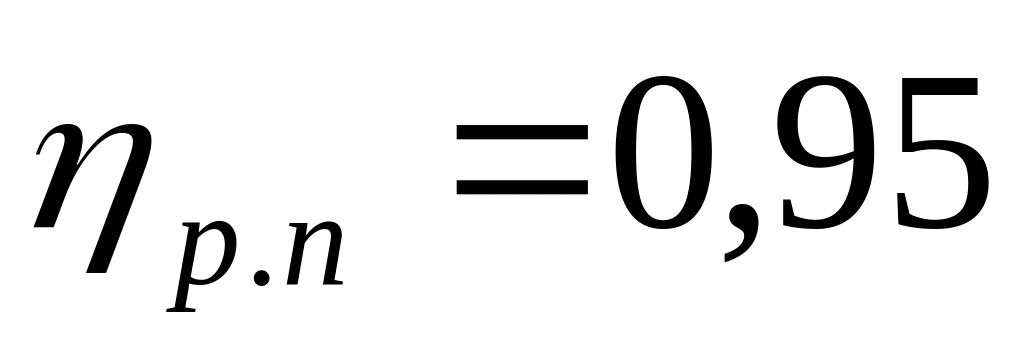

принимая КПД конической передачи при , и КПД пары подшипников , получим

;

– крутящий момент на выходном валу редуктора

;

принимая КПД закрытой цилиндрической зубчатой передачи ,

получим

;

– крутящий момент на выходном валу привода

.

Полученные значения моментов на валах привода и частоты их вращения занести в табл.

Таблица 1

Частота вращения ,		Крутящий момент ,
	1450		36224,138
	725		68825,86
	213,86		184789,18
	85,2		445407,15
			440953,08
