Зануление. Части электроустановок, подлежащих занулению или заземлению.

Защитным занулением называется преднамеренное присоединение неоднократно заземленного нулевого провода к корпусу и другим конструктивным металлическим частям эл.оборудования, которое нормально не находится под напряжением, но в любой момент времени может оказаться под напряжением в следствии повреждения изоляции. Оно применяется в эл.сетях напряжением до 1000 В рабочему с глухо заземленной нейтралью и нулевым рабочим проводом.

К частям подлежащих заземлению (занулению) относятся:

• корпуса электрических машин, трансформатора, аппаратов, светильников и т.д.;

• приводы эл.аппаратов;

• вторичные обмотки измерительных трансформаторов;

• каркасы распределительных щитов, щитов управления, щитков и шкафов;

• металлические конструкции распред.устройств, металлические кабельные конструкции, металлические кабельные соединительные муфты, металлические оболочки и броня контрольных и силовых кабелей, металлические оболочки проводов, металлические рукова и трубы эл.проводки, кожухи и опорные конструкции шинопроводов, короба, стальные полосы, на которых укреплены кабели и провода, а также другие металлические конструкции на которых устанавливается электрооборудование;

• металлические корпуса передвижных и переносных эл.приемников;

• эл.оборудование размещенное на движущихся частях станков машин и механизмов.

Маркировка выводов асинхронных электродвигателей

Обозначения выводов обмоток асинхронных двигателей в соответствии с ГОСТ 183-66 приведены в табл.1. В асинхронных двигателях с секционированными обмотками, с  помощью  которых  возможно  изменение  числа пар полюсов, впереди прописных букв обозначений обмоток ставятся цифры, начиная с единицы. Эти дополнительные цифры показывают число полюсов данной секции. Маркировка выводов наносится на щитке рядом с выводами или чаще непосредственно на концах обмоток. Сравнительно редко, например в малых машинах, обмотки различаются с помощью разноцветных проводов. В двигателях старых выпусков могут встретиться следующие обозначения начал и концов обмоток: Н₁, Н₂, Н₃ и К₁, К₂, К₃ или X, У, Z иU, V, W.

Таблица   1

Наименование и схема соединения обмоток асинхронных двигателей		Обозначения выводов
		Начало	Конец
Обмотки  статора,   открытая схема	Первая фаза  Вторая фаза  Третья фаза	С1  С2  С3	С4  С5  С6

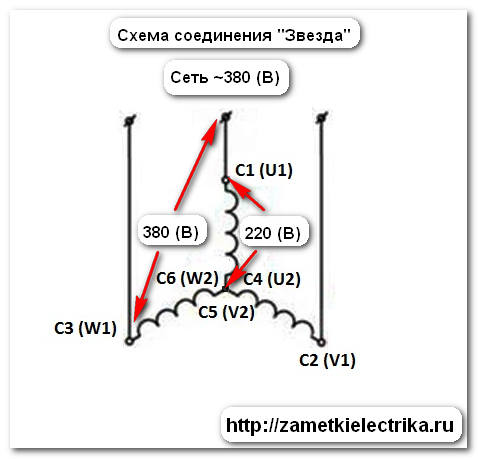

Обмотки статора, соединение звездой	Первая фаза  Вторая фаза  Третья фаза  Нулевая точка	С1 С2 С3 0

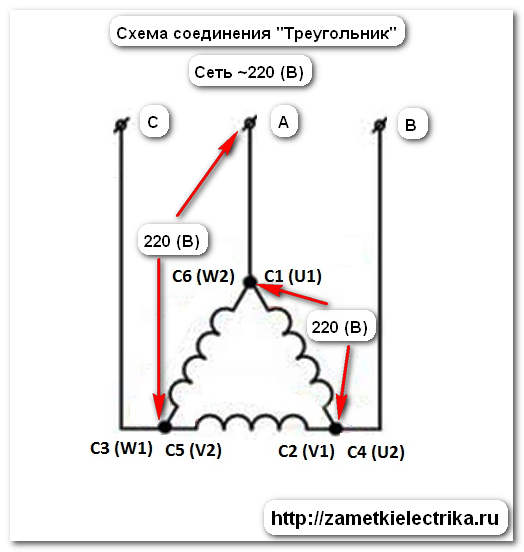

Обмотки статора, соединение треугольником	Первый вывод  Второй вывод  Третий вывод	С1  С2  С3
Обмотки фазного ротора	Первая фаза  Вторая фаза  Третья фаза  Нулевая точка	Р1  Р2  Р3 0
Обмотки статора однофазного двигателя	Главная обмотка  Пусковая обмотка	С1  П1	С2  П2
