3. Порядок выполнения

3.1. Разработка структуры атрибутивной базы данных пространственных объектов графического изображения

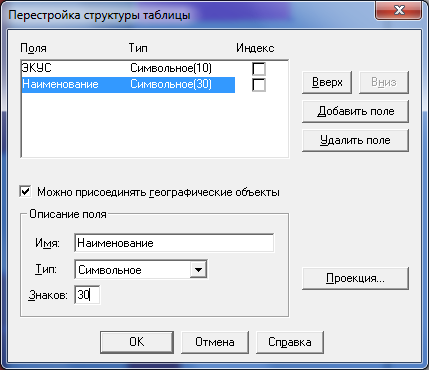

Рис. 3.1. Диалог формирования атрибутивной таблицы

Структура атрибутивной таблицы соответствующего слоя ГИ зависит от списка кодов видов объектов (КВО), включенных в этот слой (пример структуры атрибутивной таблицы для слоя строений приведен в таблице 2.1 (см. п. 2.2)). Следует заметить, что в один слой могут помещаться объекты с различными КВО, например, такие, как кварталы и улицы, т.к. их территориальная значимость в структуре городской территории одинакова, а атрибутивная информация различается. Поэтому при формировании структуры таблицы (в MapInfo – Таблица) необходимо четко представлять атрибутивную информацию по каждому КВО.

В MapInfo таблица соответствующего слоя формируется в диалоге Перестройка структуры таблицы (рис. 3.1), который открывается командой Таблица > Изменить > Перестроить.

3.2. Формирование атрибутивных таблиц

Информация о слое в MapInfo может быть представлена не только в виде Карты (рис. 3.2а), но и в виде Списка (рис. 3.2б), который открывается командой Окно > Новый Список. Окно Список содержит записи из базы данных в виде электронной таблицы, позволяя применять привычные приемы работы с базами данных.

а) в окне Карта	б) в окне Список

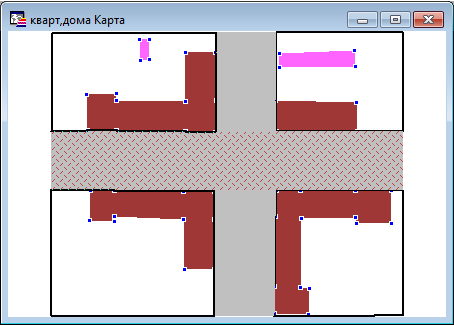

Рис. 3.2. Слой ГИ (кварт), открытый в окне Карта и в окне Список

После того, как структура таблицы сформирована (см. п. 3.1), можно наполнять ее соответствующей атрибутивной информацией. В MapInfo одним из способов заполнения таблицы является внесение информации отдельно по каждому объекту определенного слоя. Для этого необходимо в окне Карта выделить нужный объект (рис. 3.2а), после чего соответствующая выделенному объекту строка в окне Список помечается черным маркером (рис. 3.2б). Таким способом в MapInfo устанавливается соответствие между пространственным объектом на Карте ГИ и соответствующей ему строкой в таблице базы данных. Необходимая атрибутивная информация заносится в поля таблицы обычным способом.

3.3. Формирование пространственно-графических масштабно-инвариантных схем размещения надписей на графическом изображении

Рис. 3.3. Диалог Подписывание. Формирование подписи и определение положения точки привязки

В MapInfo доступ к механизму подписывания осуществляется через диалог команды Управление слоями и диалог Подписывание.

Содержимое подписи определяется атрибутивными данными подписываемого объекта, заранее внесенными в таблицу соответствующего слоя. Подписи можно брать из колонки таблицы или составлять выражение с участием нескольких колонок (составная подпись). Для этого в диалоге Подписывание в окне списка Из колонки нужно выбрать Выражение (рис. 3.3). Флажок Подписывание в диалоге Управление слоями обычно (по умолчанию) не устанавливается. Если его установить, то выбранные слои автоматически будут подписаны.

Положение подписи в MapInfo зависит от положения центроида объекта и устанавливается в диалоге Подписывание группы Положение (рис. 3.3) и контролируется посредством двух показателей – привязки и смещения, манипулируя которыми можно реализовать схемы размещения надписей, рассмотренные в табл. 2.4 (п. 2.3).

Планарно-масштабная схема размещения надписей (п. 2.3, табл. 2.3) в MapInfo реализуется при помощи инструмента Текст на панели Пенал. Текст является текстовым объектом и по существу является обычным пространственным объектом.
