2.26 Расчет суммарной погрешности обработки
При расчетах точности обработки можно оценить величину возможного рассеивания заданного параметра (размера, формы и взаимного расположения поверхностей); установить удельный вес элементарных погрешностей; разработать мероприятия, снижающие влияние доминирующих погрешностей на точность обработки; регламентировать продолжительность обработки деталей до принудительной подналадки и смены режущего инструмента и наиболее изнашиваемых деталей приспособления.
Расчет суммарной погрешности обработки детали по данному параметру состоит из трех этапов. На первом этапе проводят схематизацию реальной операции. Далее выполняют теоретический анализ операций, в результате которого устанавливают соотношение элементарных погрешностей и суммарной погрешности. На третьем этапе экспериментально проверяют полученные соотношения.
Так как элементарные погрешности ∆і практически независимы между собой, то суммарную погрешность обработки Δ∑ определяется по таким формулам:
при суммировании по методу максимума-минимума
( 2.77 )
при вероятном методе суммирования
где i – индекс элементарной погрешности;
n – общее число погрешностей;
∆cm – геометрические неточности станка (погрешность станка в
ненагруженном состоянии);
Ki – коэффициент относительного рассеивания, характеризующий отношение величины поля рассеивания погрешности при нормальном законе распределения (для которого Ki = 1,0) к величине действительного поля рассеивания; для закона, равной вероятности Ki = 1,73; для закона Симсона Ki = 1,22.
Суммирование по методу максимума и минимума (наихудшего случая) не учитывает реальных комбинаций элементарных погрешностей, поэтому он дает завышенное (в 1,5-10 раз) значение суммарной погрешности.
Более надежное значение ∆∑ дает вероятностный метод суммирования, который в основном используется при технологических расчетах суммарной погрешности обработки деталей.
При расчетах ∆∑
диаметрального размера цилиндрической
поверхности не учитывают погрешность
установки заготовки и определяют по
формуле
Для линейных размеров применяют расчетную формулу
При расчетах можно принять К1= К2 =К3=1,0 и К4 =К5 =К6=1,73.
Погрешность обработки определяется и статическим методом, который приведен в разделе 2.18 курса лекций «Технология лесного машиностроения».
3 Качество поверхности
Под качеством обработанной поверхности понимается ее макро- и микротопография и совокупность всех физико-механических свойств поверхностного слоя материала.

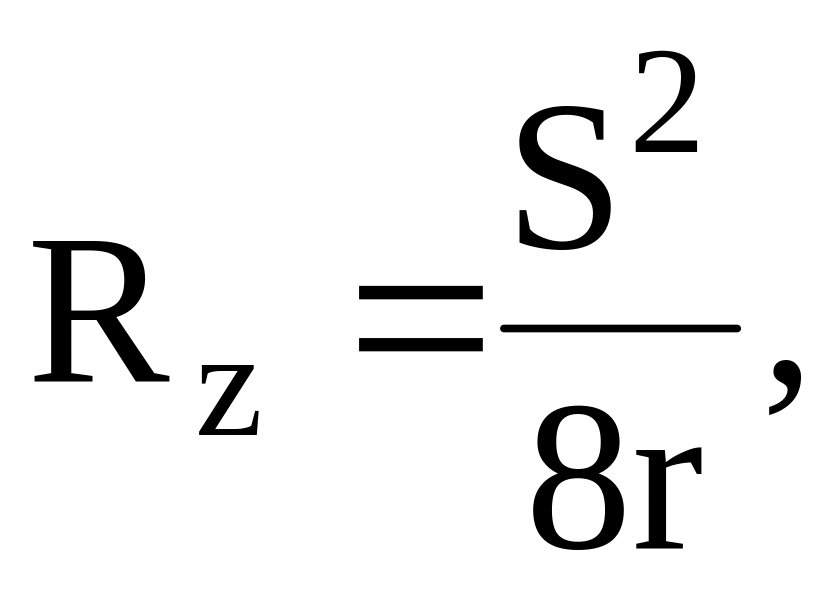

Учение о качестве поверхности возникло в России во второй половине ХIX века, когда брат великого русского математика Чебышева, Владимир Львович, занимаясь вопросами точности ружейного производства, закончив теоретическое и экспериментальное исследование процесса образования неровностей, пришел к окончательному выводу, что высота неровностей зависит от подачи и радиуса при вершине инструмента и математически выражается
где Rz – высота неровностей;
S – подача;
r – радиус при вершине инструмента.
Формула устанавливает, что в понятие «качество поверхности» вкладывается только ее геометрия или точнее топография, однако в настоящее время известно, что физико-механические свойства поверхностного слоя играют важную роль в повышении эксплуатационных характеристик деталей, поэтому данное выше определение включает более полный комплекс составляющих понятия качества поверхности.
В настоящее время вопросу качества поверхности, как одному из важных критериев, определяющих надежность и долговечность машин, уделяется большое внимание исследователей и производственников. Это подтверждается тем, что в 1973 году вышел новый стандарт на геометрические параметры качества поверхности, и думается, что в процессе дальнейшего исследования он будет дополняться.
Для наглядности изобразим основные параметры качества поверхности и зависящие от них эксплуатационные свойства в виде схемы (рисунок 3.1).
Критерием для
разграничения геометрических параметров
служит величина отношения шага к высоте
неровностей: для точности формы
(макрогеометрия) -
волнистости
-
и для поверхности
По ГОСТу 2789-73 шероховатость поверхности оценивается шестью параметрами:
Ra – среднеарифметическое отклонение профиля;
Rz – высота неровностей профиля;
Rmax – наибольшая высота профиля неровностей;
Sm – средний шаг неровностей по средней линии;
S – средний шаг неровностей по вершинам;
tp – относительная опорная длина профиля
и двумя характеристиками:
последовательность обработки;
- направление обработки или расположения микронеровностей.
Физико-механические свойства поверхностного слоя характеризуются его твёрдостью, структурой, наклёпом и глубиной распространения поверхностных напряжений. В процессе эксплуатации машин качество поверхностей их деталей изменяется, поэтому важно в процессе производства параметры качества поверхности обеспечивать такие, которые устанавливаются в процессе эксплуатации.
Рисунок 3.1 – Параметры, характеризующие качество поверхности
