4 Основні рішення автоматизації технологічних процесів

Система дозволяє зменшити затрати, на газ, енергію споживання, всі параметри процесу буде видно на моніторі ЕОМ. Підвищити продуктивність системи завдяки більш новим приборам автоматизації. Забезпечити контроль витрати пари, живильної води, газу. Індикація рівня води у барабані та індикація полум’я в топці. Ручне вмикання або вимикання мотора димососа шляхом підключення кнопок.

Автоматизація роботи парового котла ведеться за чотирма параметрами: підтримання тиску пари на заданому рівні, підтримання співвідношення газ-повітря, підтримання розрядження в топці котла і рівня води в барабані

Регулювання тиску відбувається за рахунок зміни подачі палива в пальник. Технічно це виконується зміною положення вентиля забезпеченого електроприводом

Також підтримується рівень води в барабані шляхом відкриття або закриття клапана підживлювальної води. Вимірюється витрата пари котла.

Також дана система автоматизації забезпечує припинення подачі палива при наступних аварійних режимах:

при упускаючи води;

при зупинці димососа;

при зупинці повітродувки;

при зниженні тиску в паливопроводі;

при різкому підвищенні тиску пари.

5 Матеріально-технічні засоби автоматизації

Система автоматичного управлінням двигунами вентиляці має такі контури автоматизації:

• регулювання положення двигунів;

• регулювання витрати газу та води;

• індикація рівня у барабану котла;

• індикація наявності полум’я у топці.

Стенд побудован на базі контролера ПЛК-154 фірми «Овен».

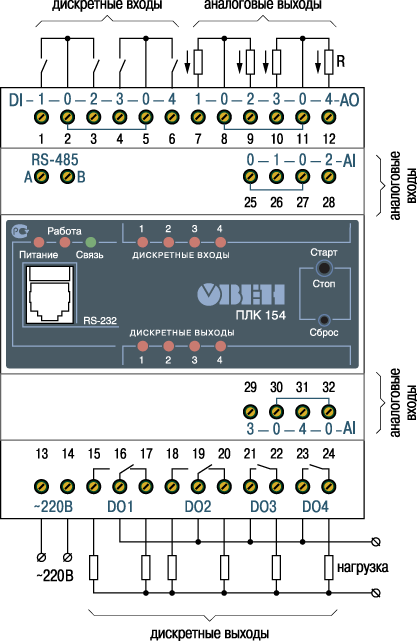

Рисунок 1 - Програмуємий логічний контролер Овен ПЛК-154

Ттехнічні характеристики:

• конструктивне виконання Уніфікований корпус для кріплення на DIN & рейку, довжина 105 мм (6U), крок клем 7,5 мм;

• ступінь захисту корпусу IP20;

• напруга живлення: ПЛК154 & 24 18 ... 29 В постійного струму (номінальна 24 В) ПЛК154 & 220 90 ... 264 В змінного струму номінальна 220 В частотою 47 ... 63 Гц;

• споживана потужність 6 Вт;

• індикація передньої панелі 1 індикатор живлення;

• 6 індикаторів станів дискретних входів;

• 4 індикатори станів виходів;

• 1 індикатор наявності зв'язку з CoDeSys;

• 1 індикатор роботи програми користувача;

• дискретні Входи;

• кількість дискретних входів 4;

• гальванічна ізоляція дискретних входів є, групова;

• електрична міцність ізоляції дискретних входів 1,5 кВ;

• максимальна частота сигналу, що подається 1 кГц при програмній обробці на дискретний вхід 10 кГц при застосуванні апаратного лічильника і обробника енкодера ;

• дискретні- виходи;

• кількість дискретних виходів 4 е / м реле;

• характеристики дискретних виходів Струм комутації до 2 А при напрузі не більше 220 В 50 Гц і cos> 0,4;

• гальванічна ізоляція дискретних виходів є, індивідуальна;

• електрична міцність ізоляції дискретних виходів 1,5 кВ;

• аналогові входи;

• кількість аналогових входів 4;

• типи підтримуваних уніфікованих Напруга 0 ... 1 В, 0 ... 10 В, -50 ... 50 мВ вхідних сигналів;

• Струм 0 ... 5 мА, 0 (4) ... 20 мА;

• Опір 0 ... 5 кОм;

Типи підтримуваних датчиків термоопору:

• ТСМ50М, ТСП50П, ТСМ100М, ТСП100П;

• ТСН100Н, ТСМ500М, ТСП500П, ТСН500Н;

• ТСП1000П, ТСН1000Н ;

Термопари:

• ТХК (L), ТЖК (J), ТНН (N), ТХА (K), ТПП (S);

• ТПП (R), ТПР (В), ТВР (А & 1), ТВР (А & 2);

• час опитування одного аналогового входу 0,5 с;

• межа основної приведеної похибки вимірювання аналоговими входами 0,5%;

• гальванічна ізоляція аналогових входів відсутня;

• аналогові виходи;

• кількість аналогових виходів 4;

• розрядність ЦАП 10 біт;

Тип вихідного сигналу:

• ПЛК154 & І Струм 4 ... 20 мА;

• ПЛК154 & У Напруга 0 ... 10 В;

• ПЛК154 & А Струм 4 ... 20 мА або напруга 0 ... 10 В;

• живлення аналогових виходів вбудоване, загальне на всі виходи;

• гальванічна ізоляція аналогових виходів є, групова;

• електрична міцність ізоляції аналогових виходів 1,5 кВ;

• Ethernet 100 Base;

• RS – 232;

• RS – 485;

• швидкість обміну по інтерфейсах RS від 4800 до 115200 bps;

• протоколи ОВЕН;

• ModBus & RTU, ModBus & ASCII DCON ModBus & TCP GateWay (протокол CoDeSys);

Програмування:

• середовище програмування CoDeSys 2.3;

• інтерфейс для програмування і налагодження RS & 232 або Ethernet.

Ультрозвуковий витратомір Daniel 3804

Ультразвуковий рідинної витратомір Daniel моделі 3804 призначений для точного вимірювання рідких продуктів

Робочі характеристики витратоміра

лінійність:

• ± 0,15% від виміряного значення в діапазоні від 12,2 до 1,2 м / с

• ± 0,20% від виміряного значення в діапазоні від 12,2 дo 0,6 м / с

Повторюваність: ± 0,02% від виміряного значення

Діапазон швидкостей:

• Номінально від 12,2 до 0,6 м / с з виходом за межі діапазону до 14,6 м / с

Налагодження та калібрування

Користувач за допомогою потенціометрів має можливість коректування "нуля"

і діапазону в межах до 10% без взаємодії настроювань.

Схема підключення

Рисунок 2 – Ультразвуковий витратомір Daniel 3804

Технічна характеристика:

Живлення: 10,4 - 36 В постійного струму

• 8 Вт норма

• 15 Вт максимум

Діапазон температур навколишнього середовища: від -40 °С до + 65 °С Діапазон температур зберігання: від -50 °С до + 85 °С

Відносна вологість повітря в робочому режимі: до 95% при відсутності конденсації Шість кабельних вводів (3/4 NPT або М20)

• Заглушки входять в комплект поставки

Варіанти корпусу електронного блоку:

- Інтегральний (стандарт)

- Для дистанційного монтажу (опція)

- потрібно при температурі вимірюваного середовища понад +65 °С

- Довжина кабелю датчиків 15 футів (4,6 м)

Клас захисту згідно NEMA 4X, IP66 по EN60529

Два виходи 4-20 мА для об'ємної витрати *

- Один стандартний вихід 4-20 мА

- Один вихід 4-20 мА з підтримкою HART

- З внутрішнім харчуванням і магнітної ізоляцією до 500 В

Два 4/20 мА аналогових входи (16-бітових) для тиску і температури

Один цифровий вхід для калібрування по витраті

(замикання контактів)

• Одиночний вхід для запуску і зупинки калібрування

• Доступні чотири імпульсних конфігурації

Чотири цифрових виходу

• Індивідуально конфігуруються по достовірності даних або напрямку потоку

• Індивідуально конфігуруються для відкритого колектора або TTL

Монтаж ультразвукового витратоміру Daniel 3804

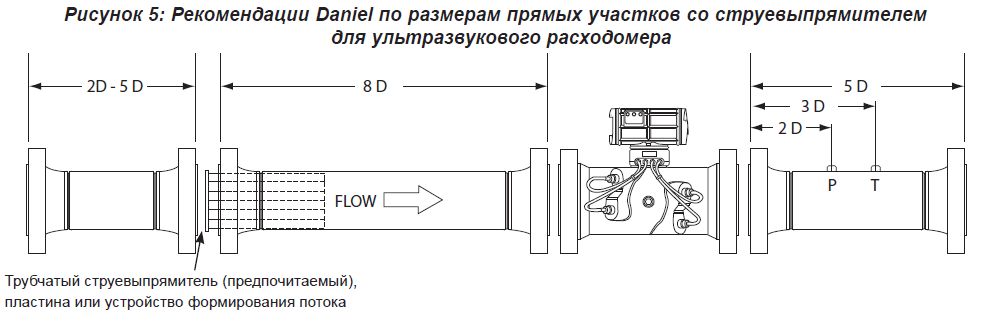

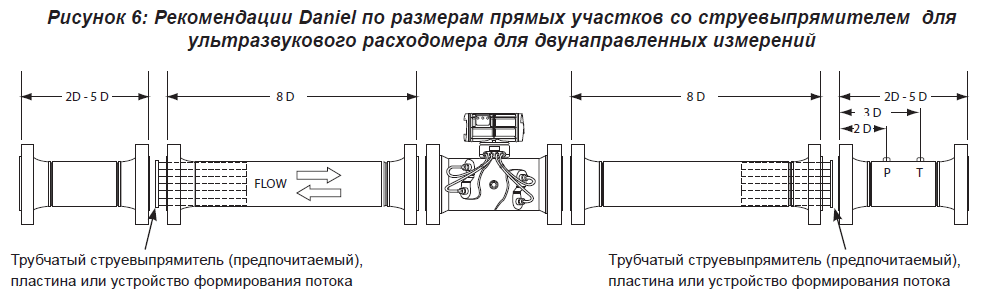

На нижченаведених кресленнях представлені мінімальні величини прямх ділянок для монтажу ультразвукового жідкосного витратоміра Daniel моделі 3804. Використання більш коротких прямих ділянок може призвести до неточного вимірювання витрати.

Примітка.

Для досягення найкращих результатів рекомендується формування потоку

Приведені мінімальні розміри прямих ділянок

D = Номінальний розмір труби в дюймах (Розмір труби 6. D = 60 дюймів

P = Місце виміру тиску

T = Місце виміру температури

Ультрафіолетовий датчик-реле контролю полум'я ПАРУС-002УФ-1

Рисунок 3 – Ультрафіолетовий датчик-реле контролю полум'я ПАРУС-002УФ-1

Ультрафіолетовий датчик-реле контролю полум'я ПАРУС-002УФ-1 призначений для індикації наявності або відсутності полум'я і видачі сигналу для систем автоматики промислового енергетичного устаткування. Застосування датчика можливо для всіх типів газових пальникових пристроїв і обмежується тільки можливістю установки датчика в зоні прямої видимості полум'я.

Напруга живлення номінальне =24^+10%/-15%В

Принцип дії: Реєстрація постійної складової в ультрафіолетовому діапазоні 185 ... 260 нм

Споживана потужність не більше 2,5 Вт

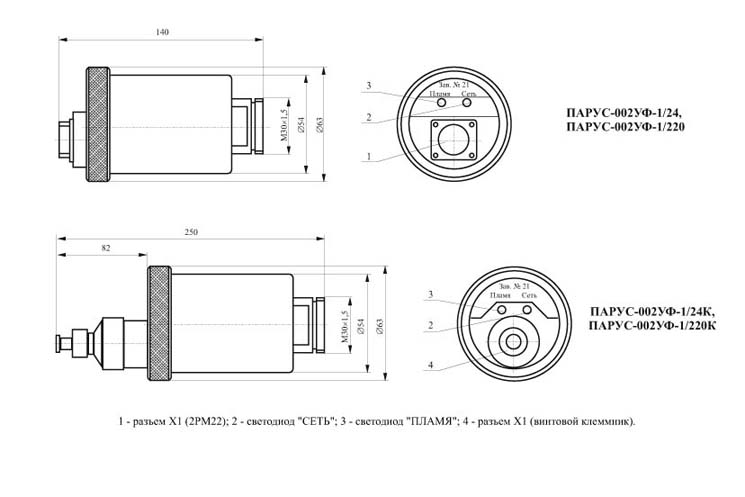

Монтаж

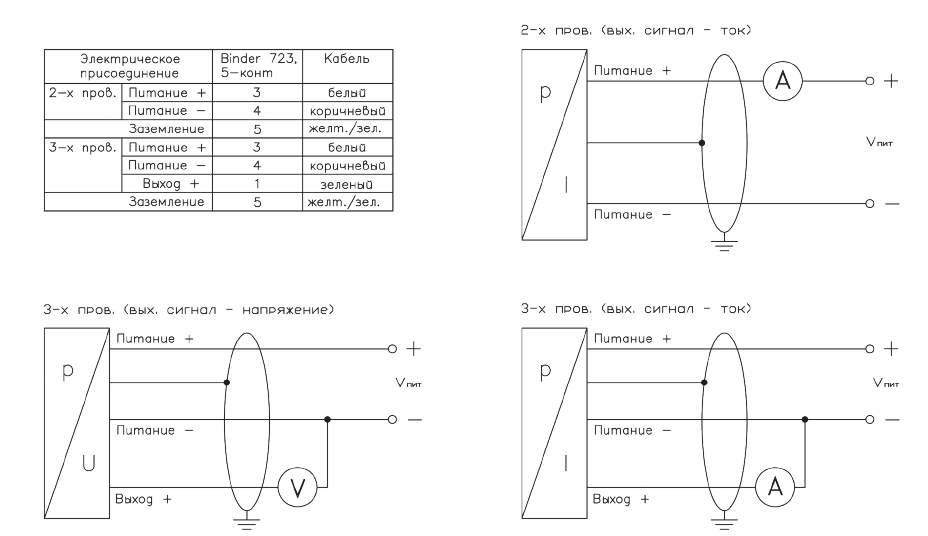

Датчик рівня LMP 808

Рисунок 3 – Датчик рівня LMP 808

Погружний зонд LMP 808 (ЛМП 808) призначений для безперервного виміру рівня рідин, не агресивних до матеріалу корпусу PVC (полівінілхлорид) і неіржавіючої сталі.

Настроювання діапазону на вимогу замовника. Наприклад, 0 ... 55 м вод. ст.

Кабель з пустотілої жилою для компенсації зміни атмосферного тиску

Роз'ємне з'єднання датчика з кабелем

Застосуємо для води та інших рідин не агресивних до матеріалу корпусу PVC і нержавіючої сталі

Спеціальна конструкція з відкритою мембраною (просто зніміть захисну кришку)

Довготривала стабільність калібрувальних характеристик

Компенсація температурної похибки

Високий ступінь захисту від неправильного підключення, короткого замикання і перепадів напруги

Міцна і надійна конструкція для важких умов експлуатації, тривалий термін служби

області застосування

технології захисту навколишнього середовища, водопостачання

вимірювання рівня рідини у відкритих резервуарах

моніторинг грунтових вод

PVC-трубка для захисту кабелю

Для запуску, остановки та реверсування асинхронних електродвигунів, було використано малогабаритні контактори змінного струму загальнопромислового

застосування КМІ на струм навантаження на 9А.

Область застосування малогабаритних контакторів серії КМІ - управління вентиляторами, насосами, тепловими завісами, печами, кран-балками, верстатами, освітленням, в системах автоматичного введення резерву (АВР).

Схема пікдлючення

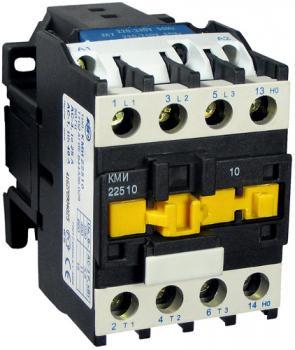

Рисунок 4 - Малогабаритний контактор змінного струму КМІ-10910

Технічні характеристики:

• номинальный рабочий ток, 9А;

• номінальна напруга котушек управління 230В;

• кількість та вид контактів 1з – 1р;

• артикул KKM11-009-230-01;

Малогабаритні контактори змінного струму загальнопромислового застосування КМІ на струм навантаження від 9 до 95А призначені для пуску, зупинки і реверсування асинхронних електродвигунів з короткозамкненим ротором на напругу до 660 В (категорія застосування АС-3), а також для дистанційного управління ланцюгами освітлення, нагрівальними ланцюгами і різними малоіндуктівнимі навантаженнями (категорія застосування АС-1). Всі виконання на струм навантаження до 40 А мають одну групу замикаючих або спорогенезів додаткових контактів. Виконання на струм навантаження понад 40 А - дві групи

(замикається і розмикається). Область застосування малогабаритних контакторів серії КМІ - управління вентиляторами, насосами, тепловими завісами, печами, кран-балками, верстатами, освітленням, в системах автоматичного введення резерву (АВР).
