Тема 3. Системный подход и стратегия проектирования

3.1 Принципы применяемые при создании и использовании сапр-тп.

 Системное проектирование технологических процессов особенно с использованием ЭВМ включает в себя использование двух основных принципов:

Принцип 1.Применение при проектировании технологических процессов системного подхода, который основывается на следующем:

а) технологический процесс нужно рассматривать, с одной стороны, как просто перечень отдельных его элементов (операций, переходов и т.д.), а с другой стороны, как совокупность взаимосвязанных и взаимообусловленных элементов. Т.е. необходимо говорить о структуре технологического процесса.

Структура технологического процесса – это множество его элементов и множество связей между ними.

б) процесс проектирования технологического процесса – это, с одной стороны, просто перечень отдельных его этапов (выбор заготовки, определение маршрута обработки детали и т.д.), а с другой стороны, совокупность взаимосвязанных и взаимообусловленных этапов;

в) рациональное разбиение процесса проектирования на части. Проектирование технологического процесса – сложная задача. Общепринятый подход к решению сложных задач – разбиение их на простые задачи и их решение во взаимосвязи друг с другом. «Простые» задачи при проектировании технологического процесса: выбор типа заготовки, расчет режимов резания и т.д.;

г) принятие оптимальных решений.

Принцип 2. Использование при проектировании технологических процессов рационального сочетания традиционных (иногда «ручных») методов проектирования и достижений теории множеств, теории графов, теории оптимизации и других современных системных наук, ориентированных на использование ЭВМ.

Применение принципов системного проектирования позволяет систематизировать знания в любой области, «навести в ней порядок».

3.2 Стратегия проектирования технологических процессов

  Стратегия проектирования технологического процесса определяет методику его проектирования. Правильный выбор стратегии проектирования чрезвычайно важен (особенно в САПР). Это определяет эффективность САПР. Ниже приведены некоторые стратегии проектирования технологических процессов (рис.1-3).

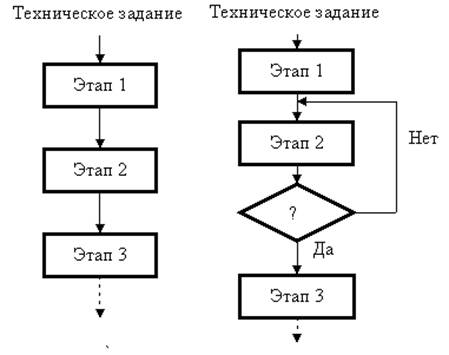

Рисунок 1 – Линейная и циклическая стратегии проектирования.



В идеале необходимо стремиться к выбору или разработке линейной стратегии проектирования. Она является идеальной особенно при проектировании с использованием ЭВМ. Эта стратегия имеет минимальную трудоемкость, максимальную надежность.

Циклическая стратегия (схема с петлями) характерна для многих программ ЭВМ и носит название итерационного процесса. Другими словами это процесс последовательного приближения к цели путем улучшения разрабатываемых вариантов.

 Наличие параллельных этапов в разветвленной стратегии очень выгодно. Это позволяет сократить сроки проектирования.

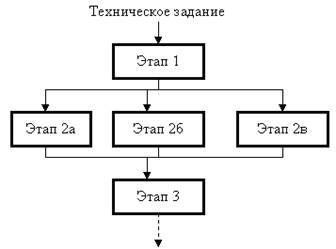

Рисунок 2 – Разветвленная стратегия проектирования

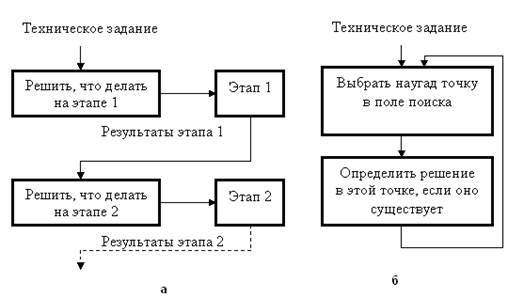

Рисунок 3 – Адаптивная (а) и стратегия случайного (б) поиска



В адаптивных стратегиях проектирования с самого начала определяется только первое действие. В дальнейшем выбор каждого последующего действия зависит от результатов предыдущего. В принципе это самая разумная стратегия, т.к. схема поиска определяется на основе наиболее полной информации. Эта стратегия используется при создании систем искусственного интеллекта.

Стратегия случайного поиска отличается абсолютным отсутствием плана. Она используется в новаторском проектировании, например, при разработке новых технологических процессов.

Необходимо добиваться максимальной линеаризации процесса проектирования с включением параллельных этапов, а цикличность стараться исключать, особенно на верхних уровнях проектирования. К сожалению, из-за недостаточной информации часто не удается задать линейную стратегию, которая особенно целесообразна в САПР.
