§ 8. Проектирование главного масштаба карты

Главный (общий) масштаб карты, подписываемый на ее полях, показывает, во сколько раз уменьшены линейные размеры земного эллипсоида или шара при его изображении на карте. Он устанавливается до определения картографиче­ской проекции.

2 Заказ № 224

33

При проектировании новой карты или серии карт выбор масштаба обусловлен назначением и темой карты и тесно связан с форматом карты и ее компоновкой.

Выбор масштаба карты зависит от таких факторов, как тер­риториальный охват картографируемой территории, назначе­ние карты, характер ее использования, тема карты, значимость изображаемой территории, ее географические особенности, наи­меньшие площади, которые могут быть изображены на карте, возможность наглядного и хорошо читаемого изображения наи­более сложных участков территории, необходимая и возможная степень нагрузки карты элементами общего и специального содержания, обеспечение составления картматериалами в при­емлемых масштабах.

Принципиально можно выделить два основных подхода к установлению масштаба карты, вытекающие из назначения карты и характера ее использования.

Первый подход — выбор масштаба для карт, по которым предполагается выполнять картометрические работы. Основное требование: обеспечить заданную точность измерений по созда­ваемой карте.

Второй подход, когда требования к точности измерений на карте не играют определяющей роли. Тогда основными факто­рами выбора масштаба являются размеры и формат создавае­мых карт и атласов.

Масштаб выбирают и обосновывают в проекте, исходя прежде всего из территориального охвата и заданного формата карты.

Особое значение приобретает выбор масштаба для отобра­жения конкретной территории или акватории (континента, страны, моря) в заданных рамках, обусловливающих размеры карты, атласа.

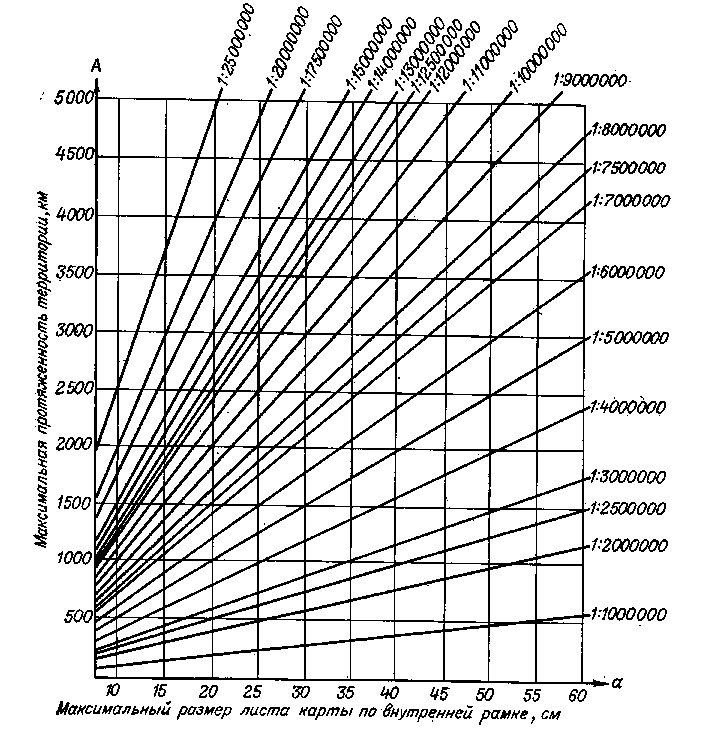

Проектирование общего масштаба карты, обеспечивающего показ объекта или явления в пределах заданной картографи­руемой территории, может быть осуществлено, используя но­мограмму, приведенную на рис. 1, которая построена на основе известных приближенных формул.

Масштаб с помощью этой номограммы определяется путем нахождения точки в пересечении вертикальной и горизонталь­ной прямых, соответствующих заданной максимальной протя­женности картографируемой территории и заданным размерам листа карты. Полученное значение округляется до масштаба, входящего в традиционный масштабный ряд, например,. 1:1 000 000, 1 :2 500 000, 1 :4 000 000 и т. п.

§ 9. Проектирование формата карты и ее компоновки

Формат карты — это общие размеры всей карты. При выборе формата карты в производстве учитывают ее размеры по внутренним, внешним рамкам, по обрезу с полями, а также формат бумаги.

В основном формат карты определяется ее масштабом, ох­ватом картографируемой территории, особенностями проекции, ориентированием картографического изображения, удобством* пользования картой в условиях, для которых она предусмот­рена, технико-экономическими факторами. Приступая к проек­тированию карты, разрабатывают проект компоновки.

Под компоновкой карты понимают определение по- • ложения рамок карты относительно изображаемой на карте области, размещение названия карты, ее легенды, врезных (дополнительных) карт и графиков относительно картографи­ческой сетки, решение вопросов разграфки карты, т. е. ее деле­ние на листы.

2»

3$

Рамкой карты является линия или система параллель­ных линий, окаймляющих изображение карты. При этом раз­личают внутреннюю и внешние рамки. Внутренняя рамка ог­раничивает картографическое изображение. На ней могут быть нанесены дополнительные деления на отрезки, соответствующие линейным величинам градусов, минут или их долей. Внешние рамки, окаймляющие все прочие рамки карты, в основном яв­ляются декоративными. Рамки могут быть прямоугольными, трапециевидными, эллиптическими (овальными) и круг­лыми.

Проектирование компоновки зависит от многих факторов, к числу которых относятся:

• назначение карты, ее проектируемое содержание;

• картографическая проекция и главный масштаб созда­ваемой карты, которые выбираются еще до начала проектиро­вания компоновки карты;

• условия применения карты (настольная, настенная, мно-голистная или однолистная, в атласе или отдельно, ориенти­ровка изображения относительно севера и т. п.) и анализ картографической информации (визуально, с помощью ЭВМ или с помощью различных методов исследования);

• требования экономической эффективности (обеспечение заданных размеров карты и ее листов, наиболее полное исполь­зование полезной площади печатных форм при издании, ис­пользование картографической бумаги стандартных размеров, обеспечение издания многолистной карты при минимально воз­можном количестве листов и т. п.).

Последовательность проектирования компоновки карты:

1. Определяют исходные данные, а именно: устанавливают -с учетом назначения карты и ее содержания, какая террито­ рия подлежит картографированию, какие смежные области и коммуникационные связи должны быть на ней показаны; уточ­ няют содержание и количество (не более трех) дополнитель­ ных (врезных) карт; уточняют требования по обеспечению эф­ фективности создания карты (размеры всей карты и отдель­ ных листов, содержание зарамочного оформления и т. п.).

2. Вычисляют по формулам выбранной картографической проекции координаты угловых (крайних) точек основной карты, координаты разреженной картографической сетки. За средний меридиан создаваемой карты первоначально принимают мери­ диан с долготой, вычисленной как среднее арифметическое из долгот самой восточной и самой западной точек изображае­ мой области.

Первые два пункта выполняются одновременно с выбором главного масштаба основной карты.

3. Устанавливают области наибольших искажений на карте, уточняют расположение графиков и врезных карт, определяют площадь, масштаб и примерные координаты угловых точек врезных карт.

36

4. Строят с использованием полученных координат углов рамок карты (обычно на миллиметровке) макет ком­ поновки.

После анализа вышеперечисленных требований бывает, что приходится вносить изменения в компоновку карты.

5. Уточняя долготу среднего меридиана, обращают внима­ние на следующие вопросы: обеспечивается ли в пределах за­данного формата карты размещение внутреннего и внешнего содержания карты, как меняется ориентировка карты относи­тельно севера (это важно для настенных карт), насколько существенно увеличиваются искажения проекции на участках карты, для которых возросли разности долгот из-за изменения положения среднего меридиана.

6. Если изменение ориентировки карты не дает желаемых результатов, то ставится вопрос о возможности изменения раз­меров создаваемой карты. Если такое изменение допустимо, то решается вопрос о долготе среднего меридиана, чтобы оп­ределить желаемую ориентировку карты относительно севера и обеспечить минимум искажений.

В случаях, когда недопустимы изменения формата карты (например, при компоновке многих атласных карт), ставится вопрос о возможности изменения главного масштаба карты в допустимых пределах и с учетом установленной преемствен­ности и согласованности (кратности) масштабов однотипных карт, обеспечения системы масштабов карт атласов.

7. Замена или видоизменение принятой картографической проекции при проектировании компоновки карты нежела­ тельны, так как проекция выбиралась (до установления ком­ поновки) с учетом назначения данной карты.

После того как принят окончательный вариант компоновки всей карты в целом, устанавливают, где и какие именно разме­стить дополнительные карты и графики, легенду (таблицу ус­ловных обозначений и пояснительный текст), название карты, ее главный масштаб, выходные данные и другие элементы оформления карты; окончательно определяют главные масш­табы дополнительных карт. При этом необходимо учитывать условия применения карты. Так, например, на настенных кар­тах удобно, чтобы легенда располагалась на уровне глаз, по­ложение дополнительных (врезных) карт хорошо сочеталось и воспринималось в единой композиции с основным содержанием карты.

Важным вопросом при проектировании компоновки карты является вопрос ее разграфки.

Известны три системы деления карт на листы:

• по линиям картографической сетки (широко использу­ется при создании топографических и обзорно-топографических карт);

• по линиям координатной сетки (применяется сравни­тельно редко);

37

— по линиям, параллельным и перпендикулярным к сред­нему меридиану (так называемая прямоугольная разграфка, используемая при создании различных мелкомасштабных карт).

При делении карты на листы определяют их размеры из расчета, чтобы количество листов было минимальным, чтобы их размеры наилучшим образом соответствовали полезной пло­щади печатных форм и стандартным размерам листов бумаги и чтобы линии рамок отдельных листов не пересекали объекты, важные с точки зрения назначения создаваемой карты. Когда рамки имеют форму окружностей или овалов, карты, как пра­вило, издаются на одном листе. Компоновка однолистных, мно-голистных карт и карт атласа имеет свою специфику.

Размеры карты: по внутренней рамке -46,8 х 59,0см по внешней рамке -49,8 х 62,0 см

⁴ Размеры врезки о.Борнхольм:7,02x.5,09см

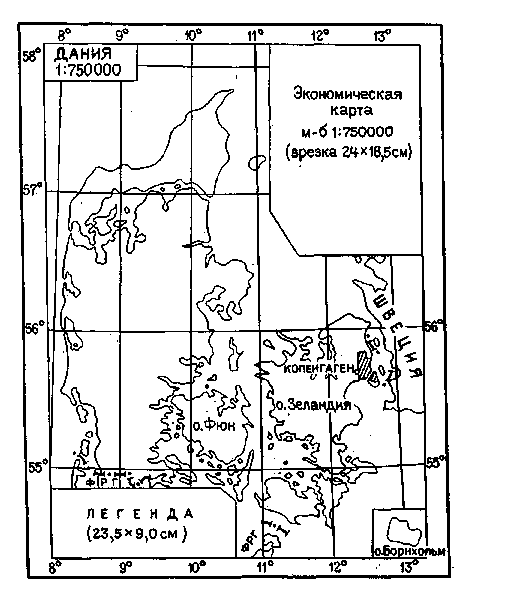

На макете компоновки при проектировании однолистных карт (рис. 2) показывают размеры листа карты по внутренней рамке и по внешней, положение картографируемой территории, разреженную сеть меридианов и параллелей, контур картогра­фируемой территории, очертания крупных водных бассейнов, важнейшие реки и населенные пункты, границы, подписи, а также размещение заглавия карты, масштаба, легенды, вы-

Рис. 2. Макет компонов­ки однолистной карты

Рис. 3. Варианты компоновок однолистных карт:

а — компоновка карты Европы в масштабе 1 : 25 000 000; б — компоновка с повторением основной территории в более мелком масштабе на врезке; в — компоновка с размещением названия и масштаба на полях карты; г—компоновка с размещением названия карты, масштаба и легенды внутри рамок карты

ходных сведений (название издательства, место и год издания и т. п.) и других дополнительных данных.

Возможные варианты компоновок однолистных карт даны на рис. 3. Компоновка и разграфка многолистных карт стан­дартны для каждого типа карты и определяются соответствую­щими инструкциями по созданию карт заданного типа. Компо­новка строится с учетом всего блока. В случае когда при соз­дании многолистных карт используется несколько проекций, создаются листы перекрытий. Примеры компоновок многолист­ных карт даны на рис. 4, 5. Исключение составляют навигаци-

38

39

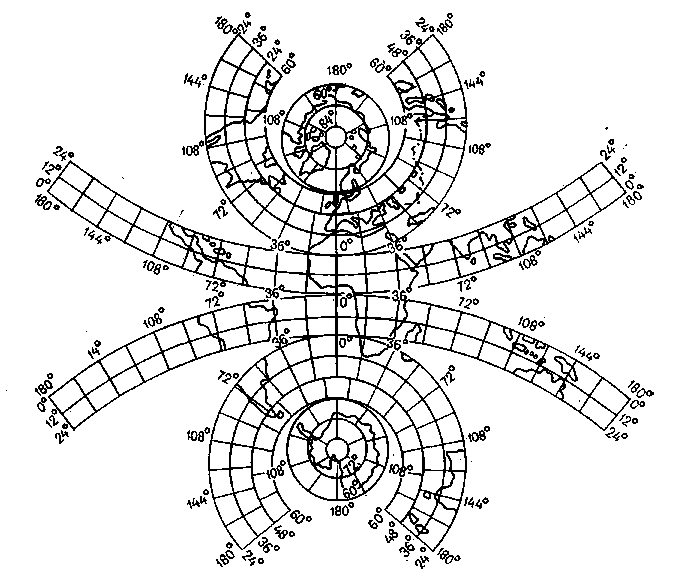

Рис. 4. Стандартная компоновка листов международной карты мира мас­штаба 1 : 2 500 000

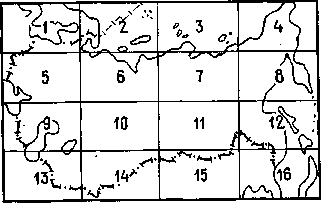

Рис. 5. Стандартная компоновка листов карты СССР масштаба 1 :2 500 0Q0 на 16 листах

онные морские карты. Их компоновка и разграфка произ­вольны, листы могут иметь вертикальное и горизонтальное рас­положение с перекрытиями («находами»). Такая компоновка определяется условиями использования этих карт (рис. 6).

При компоновке атласных карт соблюдаются строго уста­новленный формат листов и географическая целостность тер­риторий, изображаемых в пределах отдельных листов.

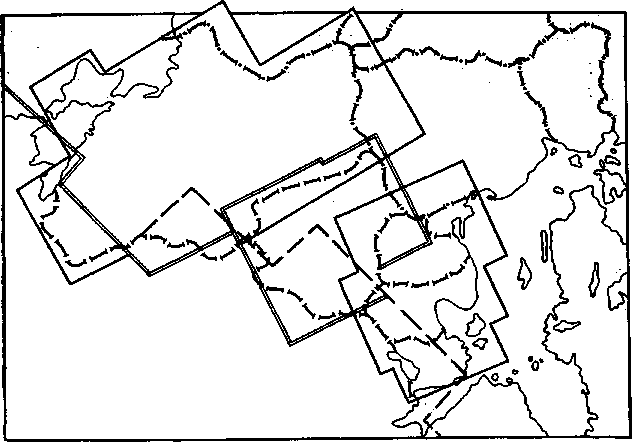

Рис. 6. Нарезка навигационных морских карт с «находами» друг на друга смежных листов
