Післяремонтні випробування і вимір. Апаратури керування напругою вище 1 кВ
Випробування і виміри.
До початку випробувань необхідно виконати наступні організаційно-технічні заходи:
- вивчити проектну, технічну і заводську документацію з метою виявлення можливих відхилень проектних рішень від вимог ПУЕ, ПТЕес та ін. нормативно-технічних документів;
- перевірити відповідність паспортних даних вимикача, приводу, запобіжників, трансформаторів струму і апаратів кола керування проектній і заводській документації, робочій напрузі мережі і робочому струму лінії, напрузі і роду джерела оперативного струму;
- зробити зовнішній огляд устаткування і перевірити виконання електромонтажних робіт з метою визначення готовності до проведення випробувань.
Усі виявлені дефекти і недоліки мають бути усунені до початку випробувань.
Норми приймально-здавальних випробувань вимикачів навантаження.
Об'єм приймально-здавальних випробувань вимикачів навантаження.
Відповідно до вимог ПУЕ повністю зібраний і відрегульований вимикач навантаження випробовується в наступному об'ємі:
1. Вимір опору ізоляції вторинних ланцюгів і обмоток електромагнітів управління.
2. Випробування підвищеною напругою промислової частоти :
а) ізоляції вимикачів навантаження;
б) ізоляції вторинних ланцюгів і обмоток електромагнітів управління.
3. Вимір опору постійному струму :
а) контактів вимикача;
б) обмоток електромагнітів управління.
4. Перевірка дії механізму вільного розчеплення.
5. Перевірка спрацьовування приводу при зниженій напрузі живлення.
6. Випробування вимикача навантаження багатократним вмиканням.
7. Випробування запобіжників.
Вимір опору ізоляції вторинних ланцюгів і обмоток електромагнітів управління.
Робиться мегаомметром на напругу 500 - 1000 В з усіма приєднаними апаратами(котушки дротів, контактори, реле, прилади, вторинні обмотки трансформаторів струму і напруги і тому подібне). Опір ізоляції має бути не менше 1 МОм.
Випробування підвищеною напругою промислової частоти.
а) Ізоляція вимикача навантаження. Випробувальна напруга приймається відповідно до норм. Тривалість випробування - 1 хв.
Для проведення випробувань необхідно:
- включити вимикач навантаження;
- силовий кабель від'єднати, жили закоротити і з'єднати з "землею";
- вторинні обмотки трансформаторів струму заземлити.
Випробувальну напругу по черзі прикладають до кожної фази вимикача, а інші дві фази при цьому закорочуються і з'єднуються з "землею".
б) Ізоляція вторинних ланцюгів і обмоток електромагнітів управління.
Здійснюється спільно з приєднаними вторинними ланцюгами випробувальною напругою 1 кВ промислової частоти впродовж 1 хв.
Вимір опору постійному струму.
а) Контактів вимикача. Вимір робиться для струмопровідної системи полюса вимикача і кожної робочої пари контактів.
У першому випадку, після включення вимикача навантаження, мікроомметр підключається до струмопровідних шин до і після вимикача і робиться вимір опору для кожної фази.
У другому випадку, після включення вимикача навантаження, мікроомметр підключається безпосередньо до рухомого і нерухомого головних контактів кожного полюса вимикача.
Значення перехідного опору контактів не повинне перевищувати заводських даних.
б) Обмоток електромагнітів управління. Значення опору обмоток постійному струму повинне відповідати заводським даним.
Перевірка дії механізму вільного розчеплення.
Робитися в двох-трьох проміжних положеннях на ділянці ходу включення вимикача від моменту замикання первинного ланцюга до повного його включення. Дію механізму вільного розчеплення перевіряють при повільному включенні вимикача і поданні команди на відключення в одному з проміжних положень і у включеному стані. У усіх випадках вимикач навантаження повинен надійно відключатися без затримок і заїдань.
За наявності запобіжників робиться опробування відключення вимикача при перегоранні запобіжників 3-х кратною дією на важільну систему блокконтактов відключаючої котушки. При цьому вимикач навантаження також повинен надійно відключатися.
Перевірка спрацьовування приводу при зниженій напрузі.
Вимір робиться без струму в первинному ланцюзі вимикача навантаження для визначення значень напруги на затискачах електромагнітів приводу, при яких вимикачі зберігають працездатність, тобто виконують операції включення і відключення від початку до кінця.
Напругу спрацьовування електромагнітів приводу вимикача вимірюють за схемами, приведеними на мал. 2.
Мал. 2. Схеми перевірки напруги спрацьовування електромагнітів приводу вимикача навантаження.
а - на змінному оперативному струмі; б - на постійному оперативному струмі.
Надійна робота вимикачів навантаження повинна забезпечуватися при поданні 80 ÷110% номінальної напруги на затискачі електромагніту включення електроприводу і при поданні 65÷120% номінальної напруги на затискачі електромагніту відключення електроприводу.
Випробування вимикача навантаження багатократним випробуванням.
Багатократне випробування вимикачів навантаження робиться при напрузі на затискачах електромагнітів :
1. Включення - 110, 100, 80(85) % номінальної і мінімальної напруги спрацьовування.
2. Відключення - 120, 100, 65% номінальної і мінімальної напруги спрацьовування.
Кількість операцій при підвищеній і зниженій напрузі має бути 3 ÷5, а при номінальній напрузі - 10. Крім того, вимикачі слід піддати 3 ÷5 кратному випробуванню в циклі Вкл-Відкл.(без витримки часу), а вимикачі, призначені для роботи в режимі АПВ, також 2-3 кратному випробуванню в циклах Відкл.-Вкл. і Відкл.-Вкл.-Відкл.. Робота вимикача в складних циклах повинна перевірятися при номінальній і зниженій до 80(85%) напрузі на затискачах електромагнітів приводів.Випробування вмикачів навантаження багатократним випробуванням рекомендується проводити за схемою, приведеною на мал. 3.

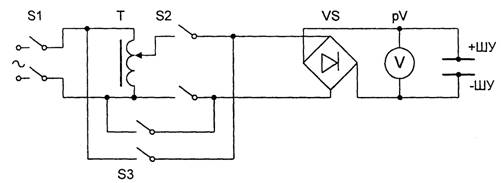

Мал. 3. Схема випробування вимикача навантаження багатократним випробуванням.
Випробування запобіжників.
Приймально-здавальні випробування запобіжників напругою вище 1 кВ проводяться в наступному об'ємі:
а) Випробування міцності ізоляції запобіжників підвищеною напругою промислової частоти. Випробувальна напруга опорної ізоляції запобіжників для вимикачів з номінальною напругою 6 кВ встановлюється 32 кВ, для вимикачів з номінальною напругою 10 кВ - 42 кВ.
Тривалість подачі нормованої випробувальної напруги 1 хв. Випробування опорної ізоляції запобіжників підвищеною напругою промислової частоти може здійснюватися спільно з випробуванням ізоляторів ошиновки .
б) Перевірка цілості плавких вставок і струмообмежувальних резисторів і відповідності їх проектних даним. Плавкі вставки і струмообмежувальні опори мають бути такими, що калібруються, не мати обривів і відповідати проект
ним даним.
