Изменения функций состояния и процесса
Процесс |
u, кДж/кг |
h, кДж/кг |
s, Дж/(кг.K) |
ℓ, кДж/кг |
, кДж/кг |
q, кДж/(г |
1-1′ |
-216,949 |
-280,353 |
0 |
216,949 |
280,353 |
0 |
1′-1ʺ |
245,675 |
319,727 |
0,59489 |
74,052 |
0 |
319,727 |
1ʺ-2 |
-627,045 |
-766,349 |
0 |
627,045 |
766,349 |
0 |
2-3 |
-1977,639 |
-2114,843 |
-6,34675 |
-137,204 |
0 |
-2114,843 |
3-4 |
0 |
4,0596 |
0 |
0 |
-4,0596 |
0 |
4-5 |
830,9464 |
831,8664 |
1,96425 |
0,92 |
0 |
831,8664 |
5-6 |
1519,351 |
1713,471 |
3,27306 |
194,12 |
0 |
1713,471 |
6-1 |
225,661 |
292,421 |
0,51455 |
66,76 |
0 |
292,421 |
Схема ПСУ, работающей на перегретом паре t1=350 0C P1=4 МПа, но при этом применяется вторичный перегрев до параметров
t1′=3400C, P1′=1,2МПа

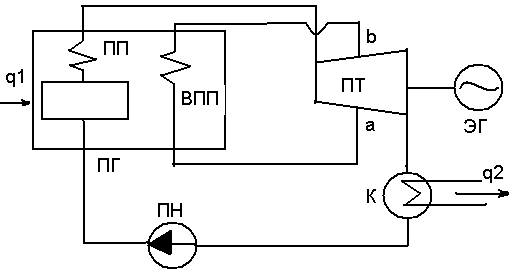

Схема паротурбинной установки:
ПТ - паровая турбина;
ЭГ – электрогенератор;
К – конденсатор;
ПН – питательный насос;
ПГ – парогенератор;
ПП – пароперегреватель;
ВПП – вторичный пароперегреватель .

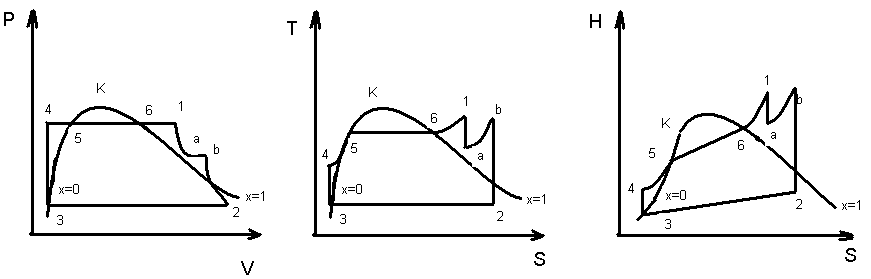

1-1’ - адиабатическое расширение пара в турбине;
1’-1’’ - изобарный процесс вторичного перегрева пара;
1’’-2 – адиабатическое расширение пара в турбине;
2-3 – изобарно-изотермический процесс конденсации пара (P2= idem, t2= idem) ;
3-4 – адиабатное сжатие воды в насосе;
4-5 – изобарный процесс подогрева воды в парогенераторе;
5-6 - изобарно-изотермический процесс парообразования в парогенераторе;
6-1 – изобарный процесс перегрева пара в парогенераторе.
Вывод
1. Применение промежуточного перегрева пара повышает к. п. д. установок примерно на 1-6%. Этот выигрыш получают как за счет повышения относительного к. п. д. турбины низкого давления, так и за счет некоторого повышения суммарной работы изоэнтропного расширения на участках цикла 1—1’ и 1’’—2 по отношению к изоэнтропной работе расширения па участке 1—2 в силу того, что разность энтальпий процесса 1’’—2 - больше разности энтальпий процесса 1’—2’.
2. Применение промежуточного перегрева пара понижает расход
пара в установке, что увеличивает срок службы ее компонентов, но в то же время увеличивает количество подводимой и отводимой теплоты. Что усложняет конструкцию установки (добавление пароперегревателя и дополнительной турбины) и увеличивает нагрузку на конденсатор.
