Назначение и выбор заднего угла

Задний угол a предназначен для снижения трения на задней поверхности инструмента. Он оказывает влияние на прочность режущего клина, период стойкости инструмента, качество обработанной поверхности. С увеличением заднего угла уменьшаются силы резания, высота микронеровностей, повышается период стойкости инструмента, но снижается прочность режущего клина из-за уменьшения угла заострения . Задний угол в ыбирается из тех же предпосылок, что и передний угол.

С точки зрения процесса резания нужно создавать как можно большие задние углы, но с другой стороны это снижает прочность режущего клина инструмента.

При чистовой (окончательной) обработке необходимо выбирать большие задние углы, чем при черновой (предварительной). При черновой обработке и снятии большого слоя материала важна прочность режущего клина и, следовательно, задние углы должны быть меньше.

Выбор угла наклона главной режущей кромки

Угол наклона главной режущей кромки ( ) оказывает влияние на шероховатость обработанной поверхности, т.к. определяет направление схода стружки, и прочность режущего клина инструмента.

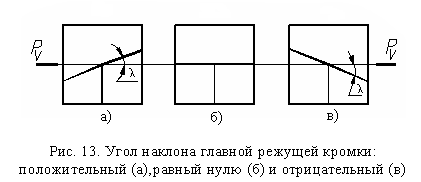

Рис.18 Угол наклона главной режущей кромки:

положительный(а), равный нулю(б) и отрицательный(в)

Угол l может быть положительным, отрицательным, равным нулю (рис.18). Угол λ является отрицательным, когда вершина резца является наивысшей точкой режущей кромки, положительным – наинизшей точкой.

Если угол l=0 стружка будет сходить в сторону уже обработанной поверхности, так как скорость резания (а, следовательно, и скорость стружки) в т. В > скорости резания в т. А (рис.19,а). Такое направление схода стружки будет ухудшать шероховатость обработанной поверхности.

Если угол l будет положительным, стружка тем более будет сходить в сторону уже обрабатываемой поверхности, так как в эту сторону направлен вектор скорости Vр (рис.19, б).

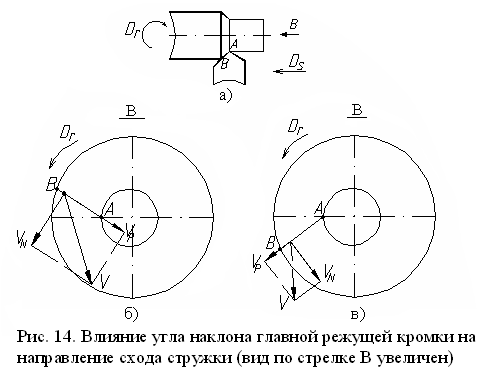

Рис.19 Влияние угла наклона главной режущей кромки на

направление схода стружки(вид по стрелке «В» увеличен)

В случае отрицательного угла l, стружка будет сходить в направлении вектора скорости V_Р в сторону обрабатываемой поверхности (рис.19,в). Следовательно, при чистовой обработке l должен быть отрицательным, при черновой – положительным или равным нулю.

С точки зрения прочности режущего клина инструмента необходимо выбирать углы l положительные или равные нулю. Это связано с тем, что при отрицательном угле l наибольшая нагрузка приходится на вершину резца, которая является наименее прочным местом режущей части. При положительном угле l или равном нулю нагрузка приходится не на вершину резца, а на удаленное от нее место режущей кромки, которое более прочно, чем вершина.

Выбор главного и вспомогательного углов в плане

Эти углы оказывают влияние на шероховатость обработанной поверхности и на износ инструмента.

Уменьшение углов j и j₁ приводит к снижению шероховатости обработанной поверхности и повышению периода стойкости инструмента, но в то же время - к увеличению силы отжимающей резец от заготовки (сила Р_у), что может привести к возникновению вибраций. Поэтому главный угол в плане должен выбираться исходя из жесткости заготовки.

При чистовой обработке жестких заготовок угол φ необходимо брать меньше, чтобы обеспечить более высокую работоспособность инструмента и меньшую высоту микронеровностей обработанной поверхности, при обработке нежестких заготовок необходимо учитывать вероятность возникновения вибраций (для уменьшения составляющей силы резания Р_у следует увеличивать главный угол в плане).

Вспомогательный угол в плане для резцов обычно берется в пределах 10-30^о.
