4. Гидравлический расчёт внутрицеховой сети

Расчётные расходы газа определяют исходя из следующего:

1. Геометрия (протяжённость) газопровода.

2. Тип газовых горелок.

3. Учёт коэффициентов одновременности (К) работающих газовых горелок.

Коэффициент одновременности К учитывает вероятностный фактор одновременной работы всех газовых горелок.

К=(0,75-0,9);

Расчётный перепад давления газа для внутрицеховой сети низкого давления равен: Δр=100 Па;

Расчётный расход газа:

Q_р=k*q*n,

n – число горелок в цеху;

q – удельный расход газа; q=В=6,5 м³/ч.

Средние удельные потери на участке:

R_ср= , Па/м;

R_ср=

Таблица 2. Расчет внутрицеховых газопроводов

№ участка	Длина участка L , м.	nгор, шт	К	Rср, Па/м	q, м3/ч	Расчетный расход газа Qр , м3/ч	Диаметр, толщина трубы dн*S , мм	Фактическая удельная потеря давления Rсрф , Па/м	Потеря давления на участке 1,1*Rсрф*L , Па
1-2	3,6	1	0,9	5,22	6,5	5,76	33,5×3,2	5	19,8
2-3	3,3	2	0,9	5,22	6,5	11,52	38×3	6,6	23,9
3-4	3,6	3	0,9	5,22	6,5	17,28	43,3×3,2	7,1	28,12
4-ГРУ	6,9	4	0,9	5,22	6,5	23,4	48х3,0	8	60,7
	∑17,4								∑132,6

δР=100±10Па

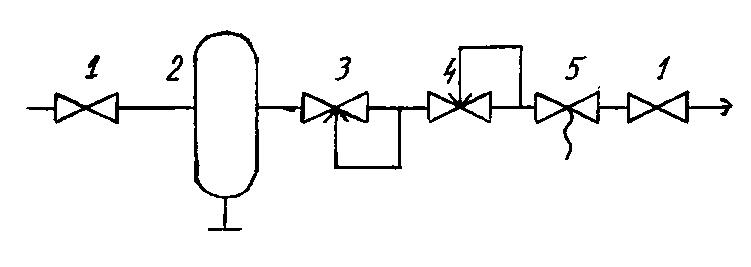

5. Подбор оборудования гру

1 – отключающие устройства (пробковый кран);

2 – фильтр волосяной газовый;

3 – предохранительный запорный клапан ПЗК;

4 – регулятор давления РДУК 2-50;

5 – предохранительный сбросной клапан ПСК;

Цель расчёта состоит в подборе регулятора давления, фильтра.

Подбор регулятора давления.

ГРУ компликтуется регулятором типа РДУК 2.

Пропускная способность РДУК 2 определяется:

Q_max = 1,595∙f∙c∙P₁∙φ∙(1/ρ^p)^0,5, м³/час,

где f – пложадь клапана, см²;

c – коэффициент расхода;

P₁ – абсолютное давление газа на входе в ГРУ, кПа;

φ – коэффициент зависящий от отношения P₁/ P₂;

ρ^p - плотность газа, кг/м³.= 0.75

Q_max = 1,595∙9,6∙0,5∙410∙0,49∙(1/0,748)^0,5 = 1778 м³/час.

Пропускную способность регуляторов рекомендуется принимать на 15-20% больше требуемой максимальной пропускной способности.

Принятая номинальная способность РДУК должна быть в пределах (0,1-0,8)∙Q_maх.

Q_ном = Q_maх∙0,1 = 1778∙0,1 = 177,8 м³/час.

Таблица 3. Подбор регулятора давления

Модификация регулятора	Диаметр клапана, мм	Длина корпуса, см2
РДУК 2-50	70	9,6
