5.8 Управление объектами
Стыкуемая палитра Диспетчер объектов является мощным средством управления положением объектов и контроля за их свойствами. Ее открывают из меню Сервис / Диспетчер объектов (рисунок 7).

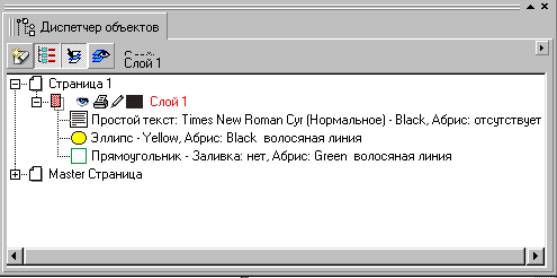

Рисунок 7 Окно Диспетчера объектов, где представлены три объекта: простой текст, эллипс и прямоугольник
В этой палитре представлено послойное расположение всех объектов с указанием их названий и свойств. Переход к любому объекту означает его автоматическую выборку с динамическим изменением элементов управления на панели свойств. Для удобства объект можно переименовать, щелкнув мышью по названию выбранного объекта.
6. Методические рекомендации.
6.1 Запустить программу CorelDraw и приступить к созданию нового документа командой Создать.
6.2 Нарисовать график роста доходов за первое полугодие, предложенный в приложении А:
- Разлиновать бумагу инструментом Многоугольник - Разлиновать бумагу и на панели свойств задать количество строк и столбцов по 6. Выделив сетку через Указатель, задать центр с координатами 100,150 мм, размер прямоугольника 100х120 мм.(на панели свойств). Выбрать цвет линий – серый (щелчком правой кнопкой мыши по палитре цветов).
- Построить оси координат: через инструмент Кривая Безье, удерживая Ctrl, провести горизонтальные и вертикальные линии и задать наконечники в виде стрелок на панели свойств. Линии расположить по левому и по нижнему краю сетки соответственно через команды Упорядочить / Выровнять и распределить.
- Ввести текст для осей. Для оси вертикальной оси текст повернуть на 90 град.
- Проставить цифры возле оси и выровнять их по центру.
- Инструментом Кривая Безье создать линию щелчками в точках x,y (30,170; 50,190; 70,195; 90,200; 110,220; 130,190), выбирая координаты на линейке.
- Преобразовать линию в плавную кривую: выбрав инструмент Форма, для каждой точки правой кнопкой мыши выполнить команды Преобразовать в линию, а затем Сглаживание. Для самой верхней точки выбрать команду Симметрично.
6.3. Сохранить рисунок.
6.4. Построить чертеж, предложенный в приложении Б, на новом листе.
- Нарисовать прямоугольник с центром в точке 100,150 мм, размером 50х90мм.
- Присвоить имя объекта 01 командами Сервис / Диспетчер объекта.
- Скруглить нижние углы, установив на панели свойств параметры – 10.
- Нарисовать прямоугольник с центром x,y 100,150мм, размером 50х70мм, присвоить имя объекта 02.
- Нарисовать прямоугольник с центром в точке 85,150 мм, размером 20х50мм, присвоить имя объекта 03 и скруглить левые углы =20 (на панели свойств).
- Изменить перспективу прямоугольника 03: выбрать инструмент Форма, выполнить команды Эффекты / Добавить перспективу и, удерживая Ctrl + Shift (чтобы перспектива была симметрична) переместить курсор в виде плюсика вправо.
- Скопировать прямоугольник 03, отобразить его горизонтально, присвоить имя 04 и расположить его по центру относительно 03 и по правому краю относительно 01 объекта.
- Произвести штриховку прямоугольника 02 инструментом Заливка – Заливка узором Post Script, выбрать Hatching, установить параметры Max distance (макс. расстояние)=50, Min distance (мин. расстояние) = 50 (или 100), Line width (ширина линии) = 5, Angle (угол) = 45, Random seed (случайный отсчет) = 0.
- Прямоугольники 03 и 04 залить белым цветом.
- Сгруппировать все объекты (выделив через Shift, выполнить команды Упорядочить / Группа) и отобразить зеркально вверх : сделать копию, перетащить вверх, удерживая Shift и воспользоваться кнопкой зеркального отображения вверх на панели свойств.
- Отменить группировку и объединить оба прямоугольника 01: выполнив команды Упорядочить / Задание формы / Соединение выделить первый прямоугольник 01, нажать Соеденить с и выделить второй прямоугольник 01.
- Инструментом Кривая Безье создать осевую линию, установив тип линии – штрих-пунктир на панели свойств (толщина линии должна быть больше 1 пт.), выронать ее по центру относительно объекта 01.
- Показать размер на чертеже инструментом Кривая – Инструмент размер. Еденицы размера – мм .
6.5 Сохранить рисунок в виде файла.
