9.4. Топливоснабжение при газообразном топливе

Большое количество действующих и вновь открытых крупных газовых и газоконденсатных месторождений позволило создать Единую газоснабжающую систему (ЕГСС). В настоящее время ЕГСС охватывает территорию примерно в 5 тыс. км с запада на восток и более 3,5 тыс. км с севера на юг и обеспечивает газоснабжение потребителей на всей европейской части, на Урале и Западной Сибири. На топливные нужды расходуется более 90% газа, из них более 30% - на электростанциях.

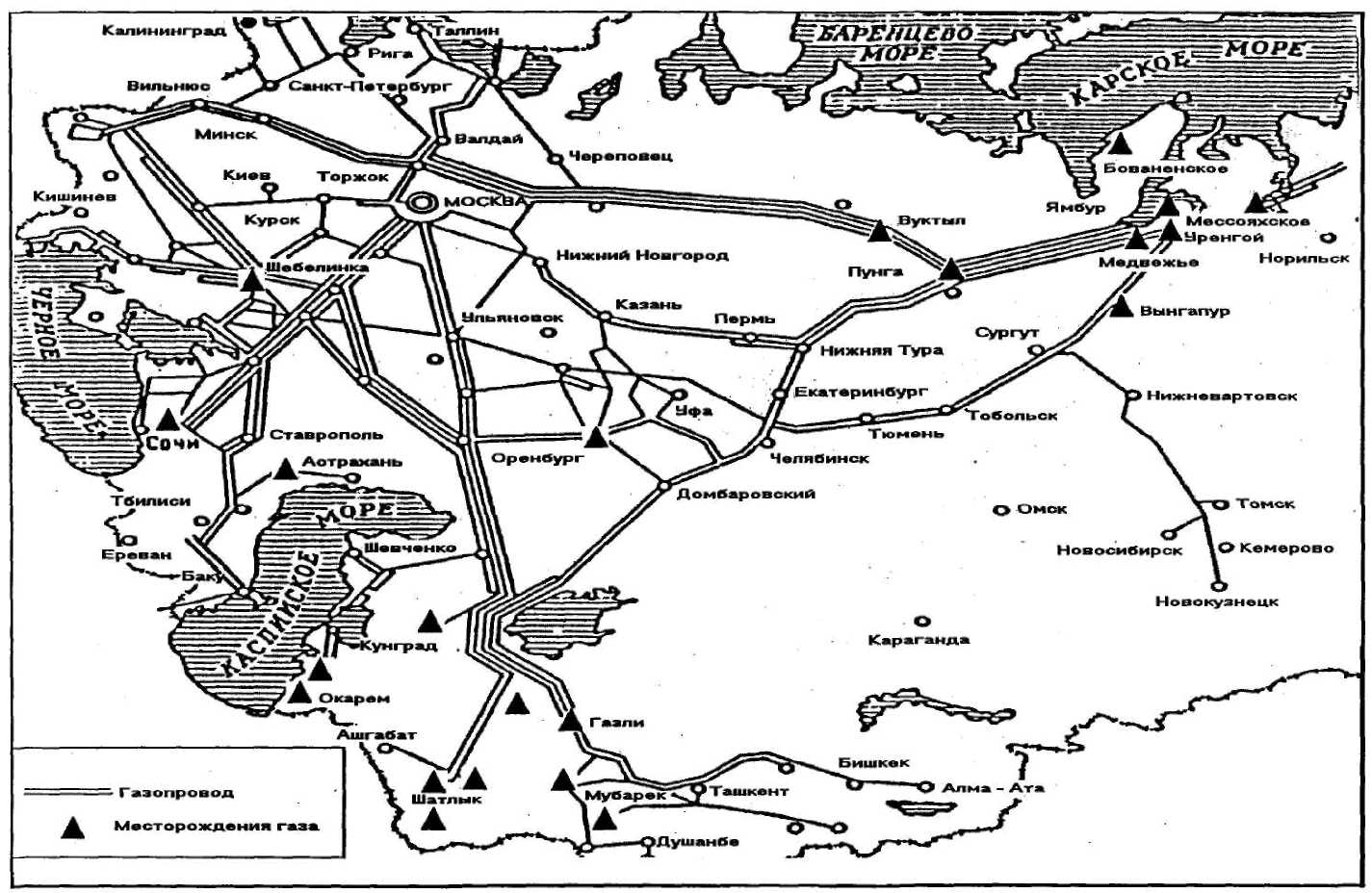

Схема основных магистральных газопроводов (МГ) ЕГСС приведена на рис. 9.6. Она включает в себя 198 месторождений газа и газового конденсата; сеть МГ с линейной трубопроводной частью длиной около 215 тыс. км имеет около 385 компрессорных станций, 47 подземных хранилищ газа (ПХГ), большое количество газораспределительных станций (ГРС) и газораспределительных пунктов (ГРП).

От магистрального газопровода газ поступает на газораспределительную станцию (ГРС), а из нее - в городскую (поселковую) систему распределения газа или непосредственно к крупным потребителям газа (предприятиям, ТЭС и т.п.). Назначение ГРС - снижение давления газа, поступающего по МГ до требуемого в системе распределения газа (например, до 1,2 МПа).

В системе распределения газа (СРГ) могут находиться трубопроводы с различным давлением газа. Ступенчатое изменение давления и распределение газа по трубопроводам различных давлений производится в специальных инженерных сооружениях - газорегуляторных пунктах (ГРП) и газорегуляторных установках (ГРУ).

В зависимости от числа ступеней перепада давления газа в газопроводах, СРГ подразделяются на:

-одноступенчатые,

-двухступенчатые,

-трехступенчатые,

-многоступенчатые.

1) одноступенчатая - СРГ с одним давлением газа в газопроводе; такое решение применяется как при поступлении газа к ГРС по магистральному газопроводу, так и в случае, когда источником газа являются коксогазовый или нефтеперерабатывающий заводы, станции получения сжиженных углеводородных газов (СУГ), биогазовые или газогенераторные установки;

2)двухступенчатая СРГ обеспечивает распределение и подачу газа потребителям двух давлений;

3)трехступенчатая СРГ - подача и распределение газа потребителям осуществляется по газопроводам трех категорий: низкого, среднего и высокого давления;

4)многоступенчатая СРГ обеспечивает подачу газа четырех давлений: высокого I и II категории, среднего и низкого. Эта СРГ используется в крупных городах с большим числом потребителей. Связь между газопроводами различных давлений осуществляется только через ГРП и ГРУ (см. рис. 9.6).

Рисунок 96

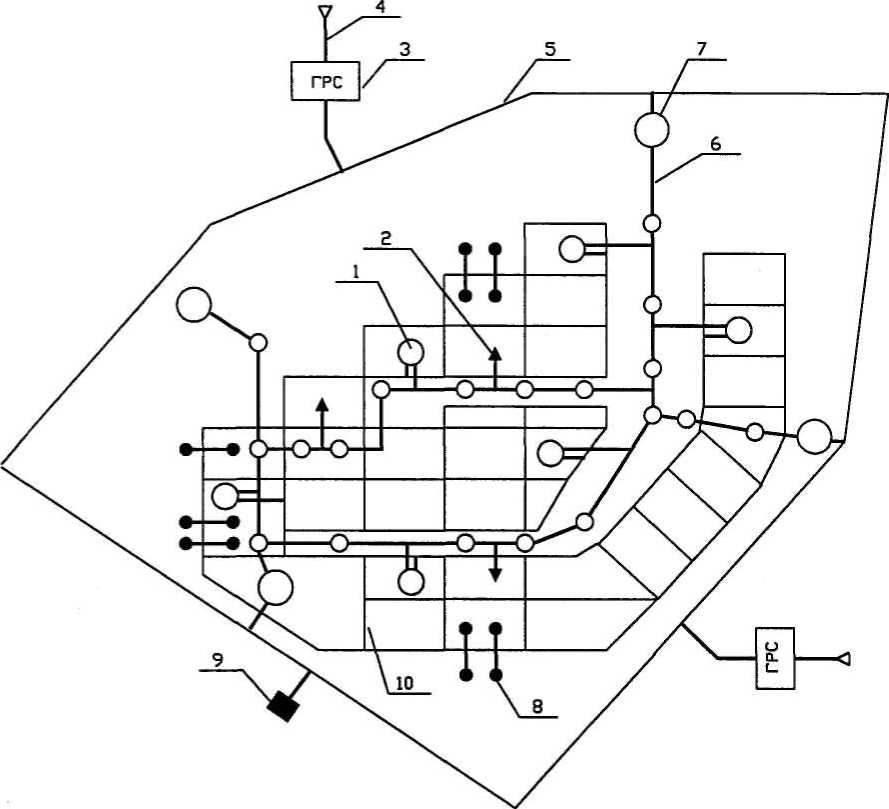

Рисунок 9.7-Связь между газопроводами различных давлений

где:1-городские ГРП газопроводов низкого давления; 2 - крупные потребители газа среднего давления; 3 - газораспределительная станция; 4 - магистральный газопровод; 5 - газопроводы высокого давления, до 1,2 МПа; 6 - газопроводы среднего давления; 7 - ГРП газопроводов среднего давления; 8 - распределительные газопроводы и потребители газа низкого давления; 9 - крупные потребители газа высокого давления, 10 - газопроводы низкого давления).

Газопроводы систем газоснабжения согласно СНиП2.04.08.-87 классифицируются:
