10.5. Производство и потребление сжатого воздуха на промышленных предприятиях.
Тип, характер и разветвленность воздушных сетей предприятия. Мощность основного и вспомогательного оборудования установленного на компрессорной станции выбирается исходя из условий технологического процесса. Их схемы могут существенно отличаться и зависят в первую очередь от мощности предприятия. Например схема СВСПП (система воздухоснабжения промышленного предприятия) средней мощности может выглядеть следующим образом (рис.10.4):

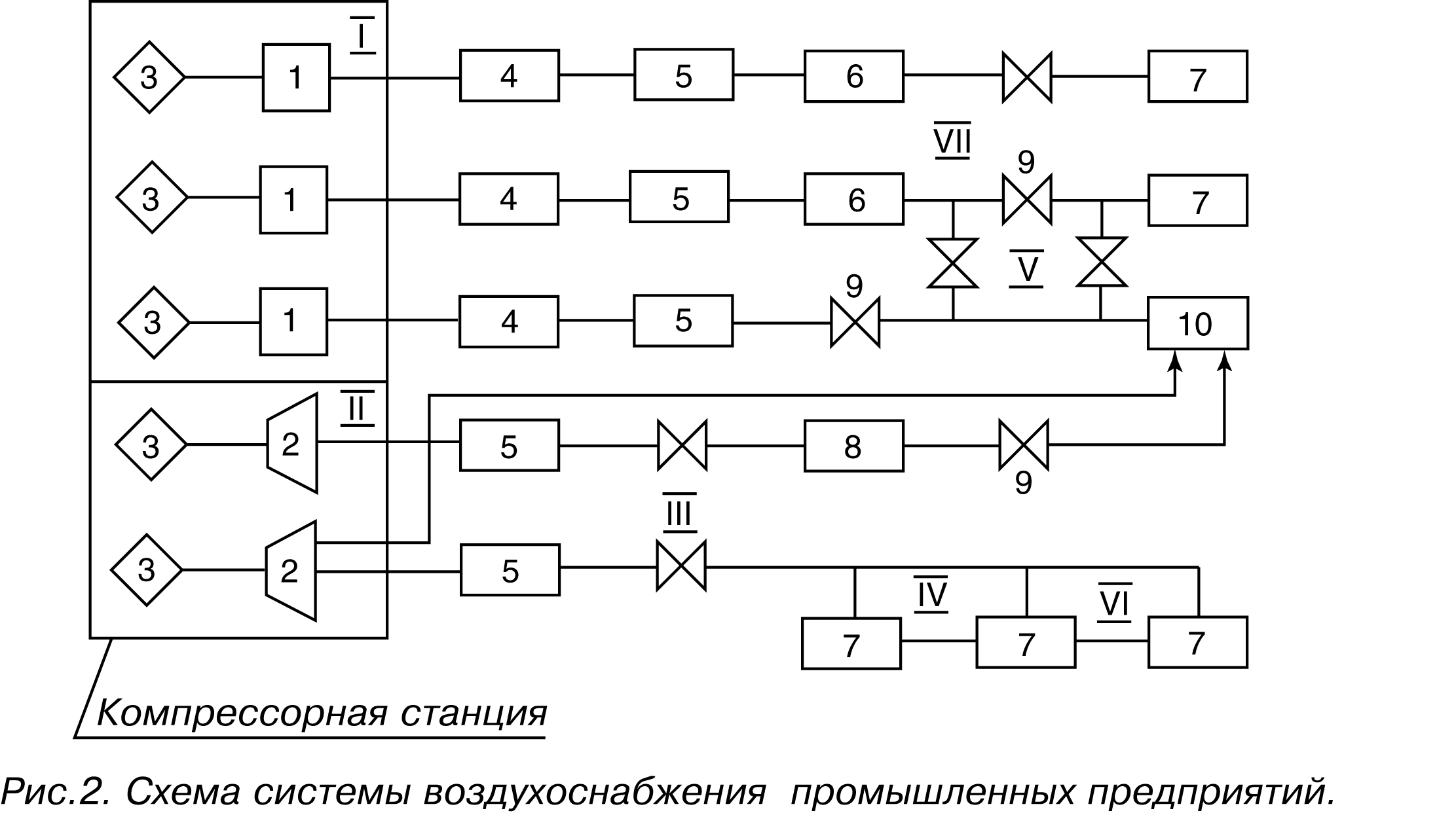

Рисунок 10.4 – Схема системы воздухоснабжения промышленных предприятий
Где: I- секция поршневых компрессоров компрессорной станции;II -секция турбокомпрессоров компрессорной станции, III- транспортные магистрали, IV- межцеховые сети, V-кольцевая сеть предприятия,VI- тупиковые сети, VII — напорные сети.
1- поршневые компрессоры, 2 - центробежные компрессоры, 3- фильтры, 4- водо-маслоотделитель, 5- концевые холодильники, 6- ресивер, 7 -потребители воздуха, 8- дожимной компрессор, 9 -запорно-регулирующая аппаратура, 10- потребитель воздуха (использует воздух двух давлений).
В состав системы воздухоснабжения предприятия средней мощности входят компрессорные и воздуходувные (последние иногда входят в состав компрессорной станции в качестве отдельных установок) воздушные сети, трубопроводный или баллонный транспорт, распределительное устройство и потребители сжатого воздуха.
Компрессорные станции в зависимости от потребляемого количества воздуха (расхода Q или G) и его давления необходимого для потребителя могут комплектоваться:
- центробежными и поршневыми компрессорами;
- воздуходувками;
- вентиляторами.
Для доставки воздуха потребителям используются разветвленные воздушные сети радиального, магистрального, кольцевого, тупикового типов (рис.10.5).

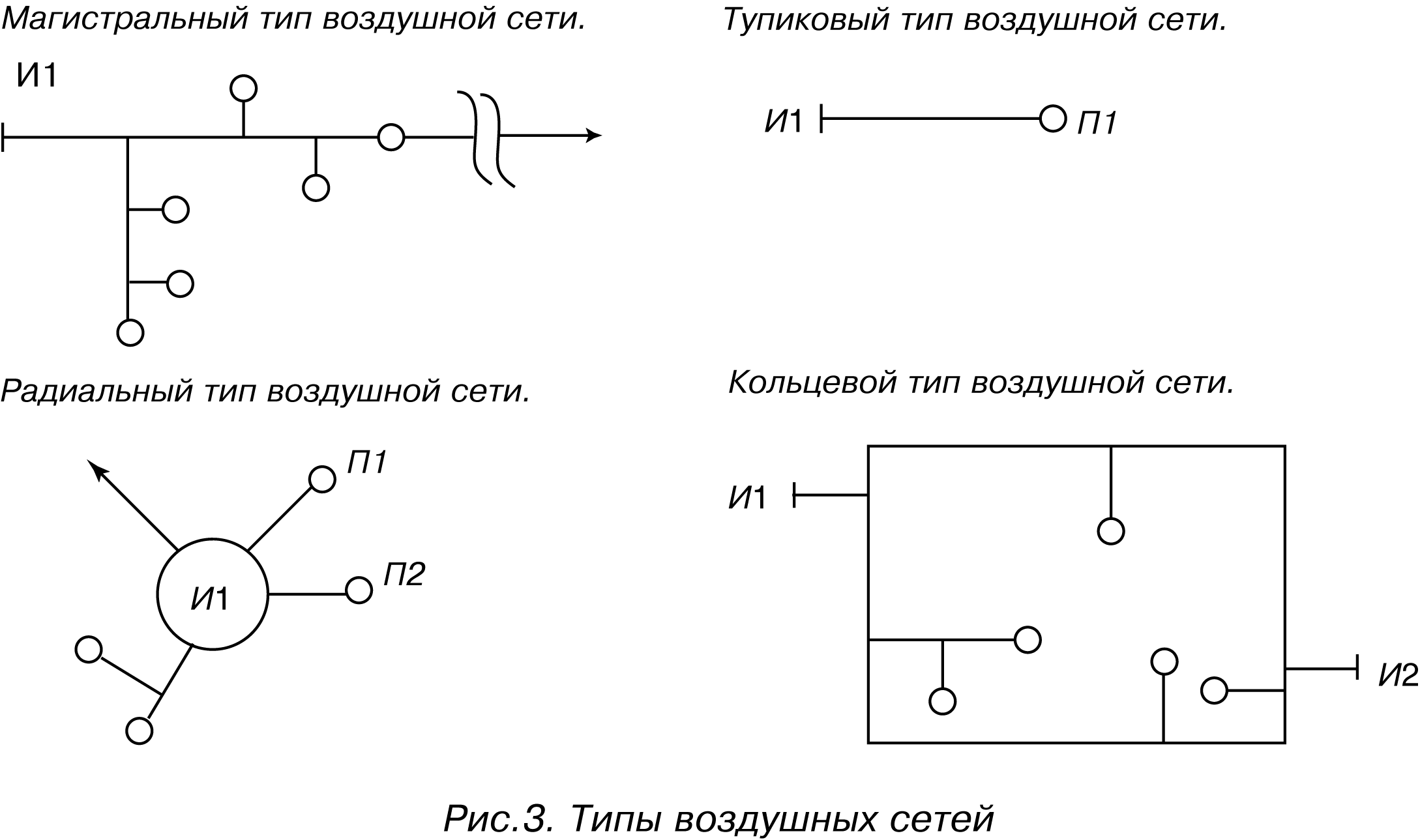

Рисунок 10.5 – Типы воздушных сетей
Сети сжатого воздуха на предприятии разделяют на межцеховые и внутренние. Межцеховые сети — участки сети от сборных коллекторов компрессорной станции до ввода в конкретный цех (рис.10.6).
Рисунок 10.6 – Сети сжатого воздуха
Межцеховые сети прокладываются в каналах и траншеях (подземный способ прокладки), по эстакадам или лотках (надземный способ прокладки). Выбранный способ прокладки должен обеспечивать возможность проведения ремонтных работ и ликвидаций аварий без остановки компрессорной станции. Для отключения отдельных участков цепи и осуществления переключений различного рода устанавливается запорно-регулирующая аппаратура (арматура). К ней относятся:
— вентили;
— задвижки;
— заслонки;
— регуляторы;
— клапана и т.д.
Наиболее надежной считается схема, при которой на каждый крупный потребитель работает свой компрессор, однако в силу дороговизны таких схем чаще используются организация параллельной работы компрессоров на сборный коллектор. Для компенсации температурных деформаций используют:
— специальные участки цепи (компенсаторы);
— подвижные опоры;
— подвижное закрепление трубопровода на опоре.
К внутри цеховым сетям сжатого воздуха относятся все участки воздушной сети начинающиеся от ввода в цех и предназначенные для обеспечения воздухом каждого из потребителей.
В местах ввода воздушной сети в цех оборудуются узлы ввода (рис. 10.7). Они могут быть выполнены по следующей схеме:

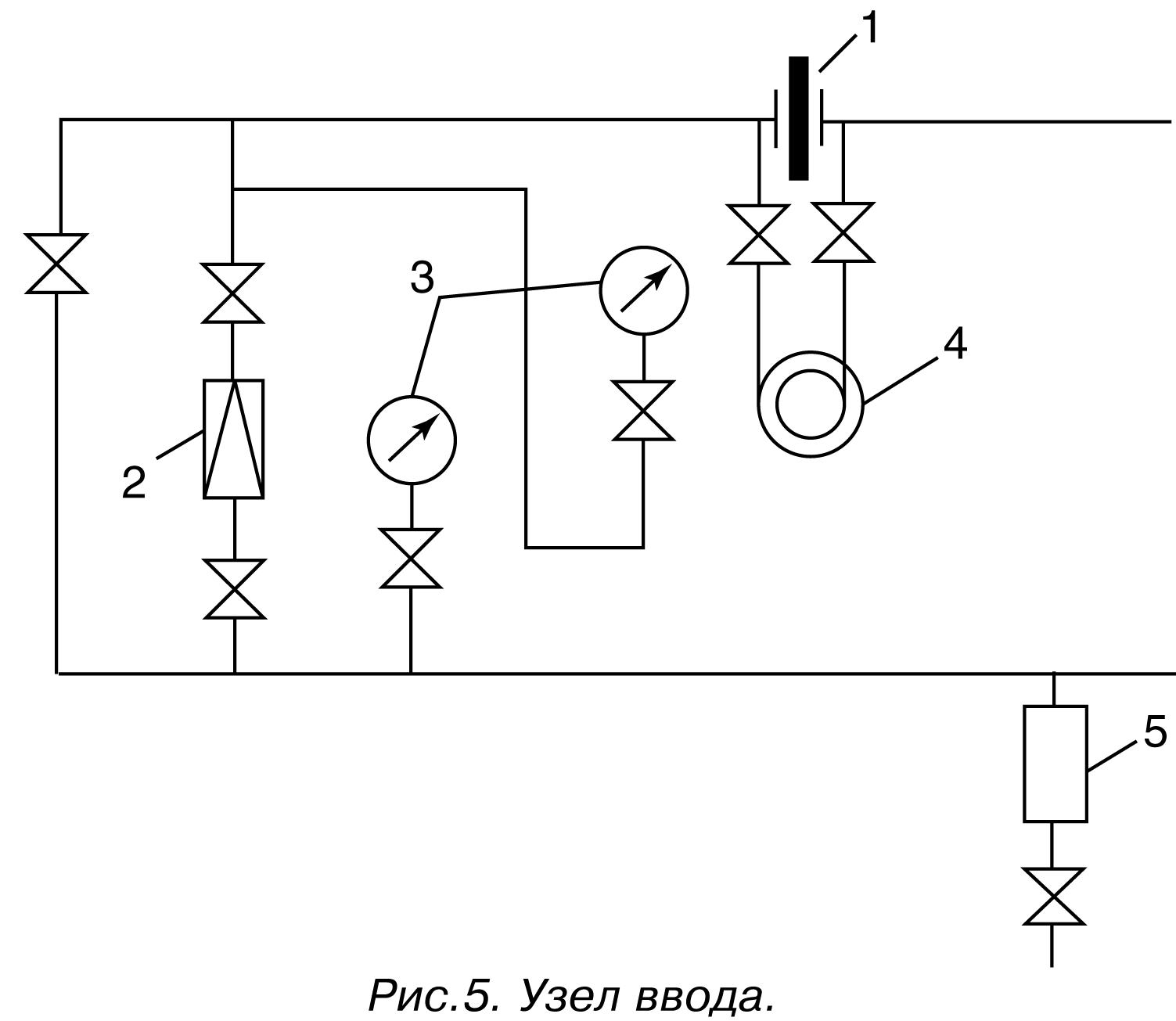

Рисунок 10.7-Узел ввода воздушной сети в цех
где: 1- измерительная диафрагма, 2- редукционный клапан, 3- манометры, 4 –дифманометры, 5- водо-маслоотделитель.
В состав узлов ввода также могут входить другие приборы и устройства (термометры, сборные коллектора, задвижки и т.д.).
