Общие положения. Последовательность выполнения задания.

Определите номер нитки для обрабатываемых тканей, к ниткам подберите иглы. Ус­тановите иглу в упор стержня игловодителя. Разберите и собери­те регуляторы натяжения верхней нитки. Заправьте нитки в ма­шине. Отрегулируйте натяжение ниток на образцах толстых тка­ней. Отрегулируйте натяжение ниток на образцах тонких тканей. Изучите регулировку натяжения нижней нитки. Изучите регули­ровку величины длины стежка машин 1022M кл.. Научитесь регулировать величину длины стежка, длин отделочных строчек, стачивания срезов тонких, средних и толстых тканей. Выполните машинную закрепку приспособлением для обратно­го хода ткани.

Подготовка машины к работе.

Намотайте нитку на шпульку при работе машины на холостом ходу. Заправьте игольную нитку в машине.

В подготовку швейной машины к выполнению технологичес­кой операции входит выполнение технологических регулировок. К технологическим регулировкам на швейной машине общего назначения относятся регулирование натяжения ниток, длины стежка и давления лапки.

Регулировка натяжения челночной нитки.

Вставьте шпульку с челночной ниткой в шпульный колпачок. Проверьте натяжение челночной нитки в шпульном колпачке. Положив шпульный кол­пачок 1 (рис. 6.1) на ладонь левой руки, правой рукой тянут сверх выступающий конец челночной нитки 2.

Если, вытягивая челночную нитку, шпульный колпачок 1 не отрывается от ладони, то это означает, что натяжение челночной нитки 2 очень слабое (см. рис. 6.1, а). Это может привести к выбро­су петель на поверхности стачивающей строчки (рис. 6.2, а).

Если шпульный колпачок 1 поднимается от ладони вместе с ниткой 2 (см. рис. 6.1, б) и при подергивании нитки не опускает­ся, то это указывает на сильное натяжение, которое может при­вести к петлянию строчки с нижней ее стороны (рис. 6.2, б). Когда шпульный колпачок при вытягивании из него челноч­ной нитки слегка подпрыгивает, данное натяжение нитки будет пригодно для стачивания легких материалов (образец переплете­ния ниток в строчке представлен на рис. 6.1, в).

В случае, когда шпульный колпачок поднимается вместе с вытягиваемой ниткой и под действием собственного веса медленно опускается, такое натяжение челночной нитки будет пригодно при стачивании сред­ней толщины материалов (платьевых, ко­стюмных и т.п.).При опускании поднимающегося шпуль­ного колпачка 1 легким нажатием на кол­пачок пальцами рук (см. рис. 6.1, в) натя­жение челночной нитки будет пригодно для стачивания толстых материалов.

а б в

Рис. 6.2. Проверка натяжения челночной нитки в шпульном колпачке:

а — шпульный колпачок лежит на ладони: б — шпульный колпачок поднимается за нитку, в — смешение шпульного колпачка при нажатии на него рукой;

1- шпульный колпачок; 2 - челночная нитка

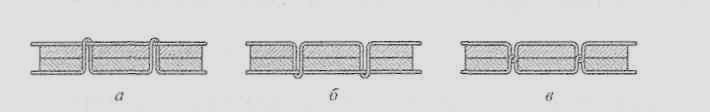

Рис. 6.1.. Образны переплетений ниток в челночной строчке: а — петляет сверху; б — петляет снизу; в — нормально сформированный стежок

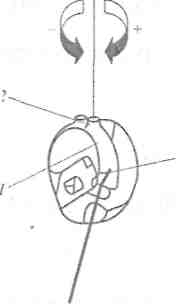

Регулировка натяжения челночной нитки 3 (рис. 6.3.) выполня­ется с помощью челночной отвертки (ширина лопатки 3...3 5 мм), поворотом регулировочного винта 2. Пластинчатая пружина в ис­правном состоянии должна обеспечивать при регулировании необходимое натяжение. Если же при вращении винта 2 натяжение нитки не изменяется, то необходимо откорректировать форму пластинчатой пружины.

Рис. 6.3. Регулирование натяжения челночной строчки:

1— шпульный колпачок; 2— регулировочный винт; 3 — челночная нитка

Вывод ниток на поверхность игольной пластины.

После заправки игольной и челночной ниток и швейной машине выведите чел­ночную нитку на поверхность игольной пластины. Для этого ле­вой рукой возьмите коней игольной нитки и слегка, чтобы не погнуть иглу, потяните нитку к себе, а правой рукой вращайте шкив машины по направлению его рабочего вращении до момен­та, когда глазок нитепритягивателя начнет подниматься из край­него нижнего положения вверх. При выходе иглы из материала и перемещении его в верхнее положение, потянув игольную нитку за свободный конец, вытяните из-под игольной пластины петлю челночной нитки. Удерживая игольную нитку, вто­рой рукой извлеките показавшуюся нал прижимной лапкой чел­ночную нитку и вытяните ее.

Далее концы ниток проведите в прорезь лапки и заправьте их назад за лапку. Концы ниток должны быть длиной не менее 5...6 см.

При наличии в машине устройств для обрезки ниток вытягивание ниток выполняется лишь в начале работы на машине. Когда срабатывают устройства обрезки ниток, их свободные концы удер­живаются ножами.

Регулировка натяжении игольной нитки и длины стежка. Перед выполнением технологических операций на швейной машине де­лают пробную строчку на материале, из которого изготовляется изделие.

Для этого включите пусковой кнопкой питание электродвига­теля.

Под прижимную лапку подложите сложенную вдвое ткань и поворотом рычага подъема лапки опустите ее и выполните строч­ку длиной 10... 12 см.

Выполненную строчку осмотрите с обеих сторон. Если стежки с обеих сторон одинаковые, то переплетение ниток происходит верно (в середине сшиваемых материалов) (см. рис. 6.2, в).

Если сверху получаются стежки требуемого вида, а снизу чел­ночная нитка не входит в ткань (см. рис. 6.2. б) или имеет петли, то это означает, что строчка петляет снизу. В этом случае верхняя игольная нитка имеет более слабое натяжение; чем челночная. Необходимо увеличить натяжение игольной нитки. Для этого по часовой стрелке поверните гайку регулятора натяжения игольной нитки.

Если снизу стежки требуемого вида, а сверху игольная нитка не входит в ткань (см. рис. 6.2, а), то это означает, что строчка петляет сверху. В этом случае верхняя игольная нитка имеет более высокое натяжение, чем челночная нитка. Необходимо уменьшить натяжение игольной нитки. Для этого поверните против часовой стрелки гайку регулятора натяжения игольной нитки. При наличии на верхней стороне строчки свободных пе­тель из челночной нитки необходимо уменьшить натяжение иголь­ной нитки и увеличить натяжение челночной нитки, повернув по часовой стрелке регулировочный винт 2 (см. рис. 6.3) на шпуль­ном колпачке.

Длина стежка и частота строчки устанавливается по выполнен­ной строчке. На длине строчки L подсчитайте количество стежков п и рассчитайте частоте т строчки, ст/см:

.

Длина стежка l, см, определяется из выражения:

При выполнении однолинейной челночной строчки ее частот; т на швейных изделиях для соответствующих тканей примерно равн: для пальтовых шерстяных 3...5; костюмных шерстяных, шелковых и смешанных 4...5, плащевых материалов из натуральных и химических однородных и смешанных волокон и капроновых тканей 3 ...4. При несоответствии частоты строчки или длины стежка дан­ным требованиям к стачивающей строчке выполните регулирова­ние частоты строчки с помощью рукоятки.

Регулирование давления прижимной лапки.

При стачивании тон­ких легких материалов давление прижимной лапки уменьшают, при увеличении толщины увеличивают. Регулировка давления при­жимной лапки выполняется специальным винтом Усилие прижатия материала прижимной лапкой должно обеспе­чивать контроль положения материала относительно иглы при отсутствии отпечатков зубцов рейки на материале.

Завершение работы.

Снимите бобину игольной нитки, разор­вав игольную нитку у бобины и оставив ее заправленной в маши­не. Приведите в порядок рабочее место. Оформите отчет. Ответьте на контрольные вопросы.
