5.2. Оценка прочности грунтов основания без учета нормальных напряжений.
Прочность грунта основания без учета нормальных напряжений оценивается при сложении основания грунтами, сопротивляемость сдвигу которых не зависит от нормальных напряжений. К таким грунтам относят пластичные глины ((Sw=Σ w), где Sw-сопротивляемость грунта сдвигу; Σ w- связность) и жесткие глины (S=Cc).
При этом возможны три варианта оценки прочности:
1) в конкретной точке основания по конкретному направлению площадки;
2) в конкретной точке основания;
3) основания в целом.

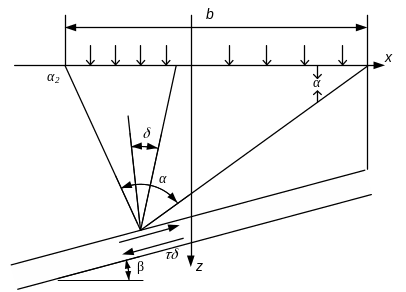

Необходимость оценки прочности в конкретной точке основания по конкретному направлению площадки возникает при наличии в основании слабого глинистого прослоя. В этом случае прочность оценивается по выражению: Кзап=S/τσ, где
τσ=Ро/π*sinα*sin2δ; δ- угол между направлением нормали к площадке и направлением действия наибольшего главного напряжения.
Оценка прочности грунта в конкретной точке основания производится в случае как однородных, так и слоистых оснований. Прочность в точке основания обеспечивается, когда максимальное касательное напряжение τmax меньше сопротивляемости сдвигу Sω. Касательное напряжение в точке действует по площадке с углом δ=45о, когда max τδ= τmax=Po/π*sinα (рис. 5.1.)
Оценка прочности производится по выражению Кзап=S*ω/τ. Изолинии с Кзап=1определяют границу очертания зоны нарушения прочности основания. Оценка прочности основания в целом обычно проводится для однородного основания. Безусловно, в основании имеются потенциально опасные точки, в которых возникает нарушение прочности. Так в этих точках касательные напряжения приобретают максимальные значения.
Максимум максимального касательного напряжения для основания в целом
max τmax=Po/π*sinα=Po/π при sinα=1.
Геометрическое место потенциально опасных точек определяется углом α=90о, т.е. они лежат на полуокружности, для которой полоса загружения (b) является диаметром (Рис.2)
Таким образом, условия обеспечения прочности основания в целом оценивают по: Кзап=Sω/maxτmax=S*ω* π /Po

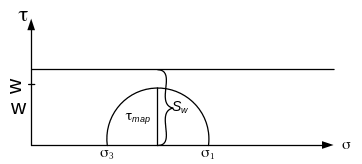

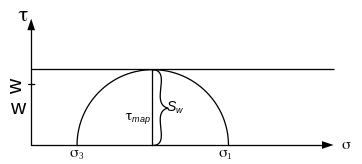

Рис.5.2. Графическая интерпретация оценки прочности в точке основания
τ – касательное напряжение; S ω- сопротивляемость грунта сдвигу; ΣW – связность грунта.
5.3.Оценка прочности грунтов с учетом нормальных напряжений
С учетом нормальных напряжений, прочность грунтов оценивается в случае залегания в основании сыпучих грунтов (у которых Spn=p*tgφn+cn, или Spn=p*tgφ), или жестких глинистых грунтов (Sp=p*tgφ+cc).
При этом, существуют только два варианта оценки прочности: в конкретной точке основания и основания в целом.
Для оценки прочности в точке можно использовать коэффициент запаса прочности: Кзап=Sδ/τδ=Ϭσ*tgφn+cn/τδ
При этом, следует рассматривать три случая:
Рассматривается невесомое основание γ=0, сложенное грунтами, не обладающими сцеплением с=0. В этом случае угол отклонения полного вектора напряжения ϴ от направления нормами к площадке достигает угла внутреннего трения φ. При этом τ=Spn;
Рассматривается весомое основание (х≠0), сложенное грунтами не обладающими сцеплением (с=0). В этом случае для учета напряжения от собственного веса грунта используется принцип наложения напряжения.
Для упрощения задачи принимается распределение бытовых (природных) напряжений в любой точке основания по гидростатическому закону, когда ξ=1(коэффициент бокового давления).
С учетом наложения напряжений выражение для определения угла наибольшего отклонения приобретает вид
sinϴmax=(Ϭ1+Ϭ δ)-(Ϭ3+Ϭδ)/(Ϭ1+Ϭδ)+(Ϭ3+Ϭ δ)=(Ϭ1-Ϭ3)/(Ϭ1+Ϭ3+2Ϭδ);
Рассматривается весомое основание (х≠0), сложенное грунтами, обладающими сцеплением с≠0. В этом случае используется прием, состоящий к сведению их к идеально сыпучим грунтам, когда с=0. Сопротивляемость грунта сдвигу при этом Sp=p*tgφ. Для этих целей график сопротивляемости сдвигу продолжается до его пересечения с осью абсцисс с переносом в точку пересечения начала координат.
В целях компенсации этого приема в любой точке основания действует всестороннее сжимающее давление (давление связности), вызывающее в грунте сопротивление трению, численно равное сцеплению с. Отсюда всестороннее сжимающее давление Pe=e/tgφ
Появление в грунте давления связности можно представить как результат фиктивного заглубления фундамента на глубину he. Давление столба грунта высотой he и вызывает проявление Ре. Тогда
hc=c/γ*tgφ.
Используя принцип наложения напряжений приходим к выражению
sinϴmax=(Ϭ1+Ϭ δ+Pe)-(Ϭ3+Ϭδ+Pe)/(Ϭ1+Ϭδ+Pe)+(Ϭ3+Ϭ δ+Pe)
окончательно:
sinϴmax=(Ϭ1+Ϭ 3)/(Ϭ1+Ϭ3+2 *γ*(z+d+hc),
где z-глубина подошвы фундамента; d-заглубление фундамента.
