101. Ремонт и испытание автотракторных генераторов переменного тока.

Техническое состояние генераторов переменного тока характеризуется следующими параметрами:

- минимальной частотой вращения, при которой генератор развивает номинальное напряжение (начальная частота вращения без нагрузки);

- номинальной частотой вращения, при которой генератор отдает номинальный ток нагрузки (начальная частота вращения под нагрузкой)

Основные неисправности генераторов: плохой контакт между щетками и контактным кольцами; обрыв обмотки возбуждения; замыкание обмотки возбуждения на вал ротора; междувитковое замыкание в катушке обмотки возбуждения; обрыв одной фазы в цепи обмотки статора, замыкание обмотки статора на сердечник; междувитковое замыкание в катушках обмотки статора; пробой диодов выпрямителя; повышенный шум

при работе.

1 Проверка обмотки возбуждения генератора переменного тока

Установить генератор на стенд, подсоединить обмотку возбуждения генератора к источнику

регулируемого напряжения. Включить стенд. Ручкой регулятора источника регулируемого

напряжения установить номинальное напряжение на обмотке возбуждения.

Записать показания амперметра. Полученное значение силы тока должно быть

равно отношению установленного напряжения на обмотке возбуждения к сопротивлению

обмотки возбуждения. Отсутствие тока свидетельствует об обрыве обмотки возбуждения, повышенное значение о замыкании витков.

2 Проверка начальной частоты вращения генератора переменного тока без нагрузки

Соединить ремнем шкив закрепленного в зажиме стенда генератора со шкивом

электропривода. Подключить стартер к стенду. Установить переключатели

стенда в следующие положения: S4 – 3, S7 – 2, S6 – 50А или 150А в зависимости от тока

нагрузки. Включить стенд. Якорь генератора должен вращаться.

Плавно поворачивая ручку регулятора источника регулируемого напряжения по часовой стрелке, установить номинальное напряжение на выходе генератора. Измерить

напряжение на обмотке возбуждения.

3 Проверка начальной частоты вращения генератора переменного тока под нагрузкой

Не допуская превышения номинального напряжения на выходе генератора,

установить на выходе генератора напряжения при токе нагрузки. При исправном генераторе величина напряжения не должна превышать значения указанного в таблице.

Если имеются значительные расхождения, то необходимо проверить обмотку

статора на симметричность фаз. Для этого переключатель S4 установить в положение 5,

взять 2 проводника из комплекта принадлежностей и подключить их к разъему Х S17-

«II», а затем подключить поочередно к выводам обмотки статора. Сравнить показания

вольтметра и сделать заключение об исправности генератора. Если напряжение между

фазами одинаковое, то обмотка статора исправна, а неисправность следует искать в

обмотке возбуждения.

Результаты измерений определяются по шкале вольтметра постоянного тока,

поэтому для получения действующего значения переменного тока (напряжения

включения) необходимо показания вольтметра умножить на коэффициент.

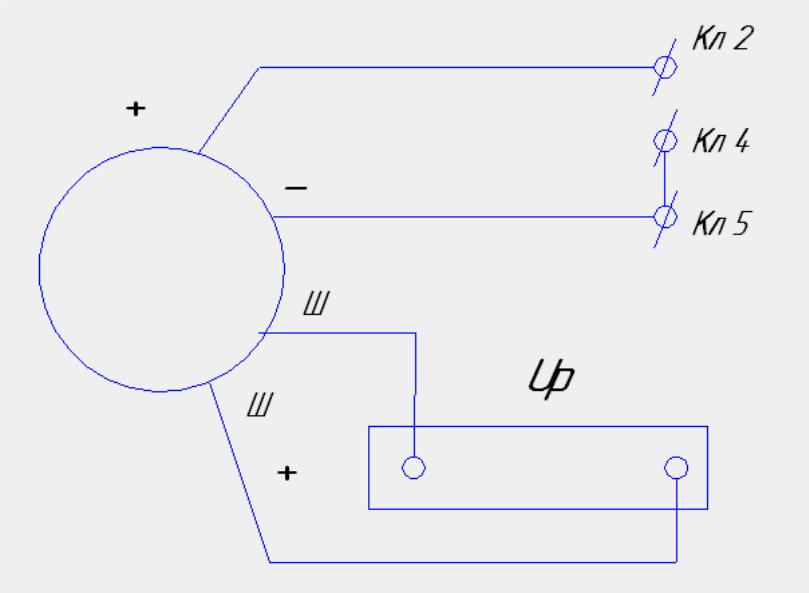

Рисунок 1 Схема подключения генераторов переменного тока при проверке в режиме холостого хода и под нагрузкой.

Для проверки исправности выпрямителя, через который запитывается обмотка

возбуждения, необходимо замерить напряжение после выпрямителя при номинальном

выходном напряжении генератора.
