Послідовність налагодження верстата

1. Встановити заготівку на оправку і закріпити.

2. Встановити довжину ходу довбяка відносно заготівки.

3. Встановити число подвійних ходів довбяка.

4. Встановити довбяк на глибину врізання.

5. Налагодити гітару ділення.

6. Налагодити гітару радіальних подач.

Довбяк слід встановити і закріпити в щтоселі верстата.

1. Заготовка деталі встановлюється і кріпиться на оправці, яка точно виверена і закріплена на столі верстата.

2. Встановлення довжини хода довбяка відносно заготовки проводиться регулюванням положення кривошипно-шатуного механізму (положення рухомої гайки 43 і довжини шатуна). Довжина ходу довбяка встановлюється величиною L=b+2h , де b – товщина заготовки; h – величина перебігу довбяка вище і нижче заготовки, h =1.5..2мм.

3. Число подвійних ходів довбяка , де v – швидкість різання, м/хв; L-довжина хода довбяка. На верстаті моделі 5107 можна встановити 400, 700, 1200, 2000 подвійних ходів.

4. Встановка довбяка на глибину врізання проводиться оборотом рукоятки 13 кулачка 20 в деякій точці його кривої, тобто стіл буде ближче або далі від довбяка під час обробки, і врізання в заготовку буде дорівнювати висоті зуба.

5. Налагодження гітари ділення, тобто встановлення деяких шестерен a_z-b_z-c_z-d_z-l-f , робиться для однакового обертання довбяка і деталі. При повороті довбяка на один зуб заготовка повинна повернутися теж на один зуб, незалежно від числа врізаємих зубців. Налагодження слід вести за формулою:

,

де Z_довб. – число зубців на довябку; Z_дет. – число зубців на деталі, що обробляється. Часто приймають l=f=60, тоді формула спрощується:

6. Налагодження гітари кільцевої подачі необхідна для певного кутового обертання довбяка на один подвійний хід. Розрахунок налагодження виконується за формулою:

;

після підстановки можна отримати:

,

де D_g – діаметр подільного кола довбяка; D₆ – діаметр ведучого змінного шківу 6, мм; D₃₅ – діаметр ведомого змінного шківу 35, мм; S_k – кільцева подача на один подвійний хід довбяка, S_k=0.08..0.15 мм.

7. Налагодження гітари радіальних подач здійснюється з урахуванням обраного числа проходів.

8. При встановлюванні однозахідного кулачка приймається a₃ -28, b₃ –38 зубців, двузахідного кулачка- a₃ –18, b₃ –48 зубців.

Двузахідний кулачок застосовують у випадках обробки заготівок із тяжкооброблювальних матеріалів. Частіше застосовують однозахідний.

Зміст роботи

1. Ознайомитися з даною методикою проведення роботи.

2. Вивчити верстат моделі 5107 і послідовність його налагодження.

3. Провести необхідні розрахунки для налагодження верстату.

4. Налагодити верстат і виготовити деталь.

5. Заповнити операційну карту механічної обробки шестерні.

Послідовність виконання роботи

1. Вивчити конструкцію верстата і методи налагодження його вузлів.

2. Після перевірки викладачем знань по конструкції верстата отримати завдання з лабораторної роботи. В завданні вказується число зубців, які необхідно отримати на заготовці і модуль.

3. Розрахувати необхідний діаметр заготовки для заданих чисел Z і m .

4. Розрахувати довжину хода довбняка. Розмір b задається.

5. Задавшись швидкістю різання v=6..8 м/хв, розрахувати число подвійних ходів довбняка.

6. Розрахувати число зубців гітари ділення, прийняти число зубців на шестернях l і f по 60. Нлижений розрахунок не допускається.

7. Повести розрахунок гітари кільцевої подачі, обрав величину S_k із вказаних меж.

8. Пред’явити викладачеві розрахунки для перевірки результатів і отримати заготовку.

9. Виконати необхідну настройку верстата під спостереженням лаборанта:

• встановити і закріпити деталь;

• налагодити гітару ділення, встановити необхідні шестерні;

• налагодити гітару кільцевої подачі.

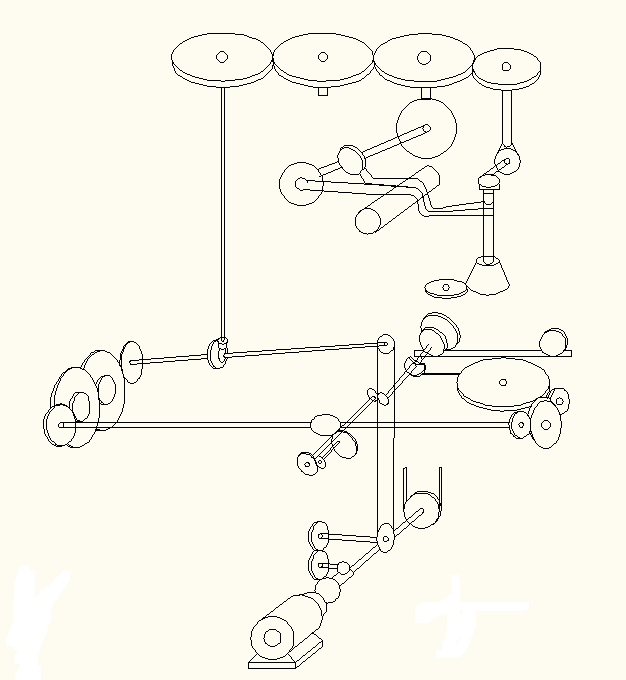

Рис. 4.1.Кінематична схема зубодовбального
