5.2. Порядок виконання роботи
1. Вивчити методику розробки тех. процесу виготовлення деталей на верстатах з ЧПК.
2. Отримати у викладача робоче креслення деталі. На основі аналізу креслення деталі:
- вибрати число переходів і проходів та встановити послідовність їх виконання, вибрати різальний інструмент і режими різання, заповнити маршрутно-операційну карту (дод. 1);

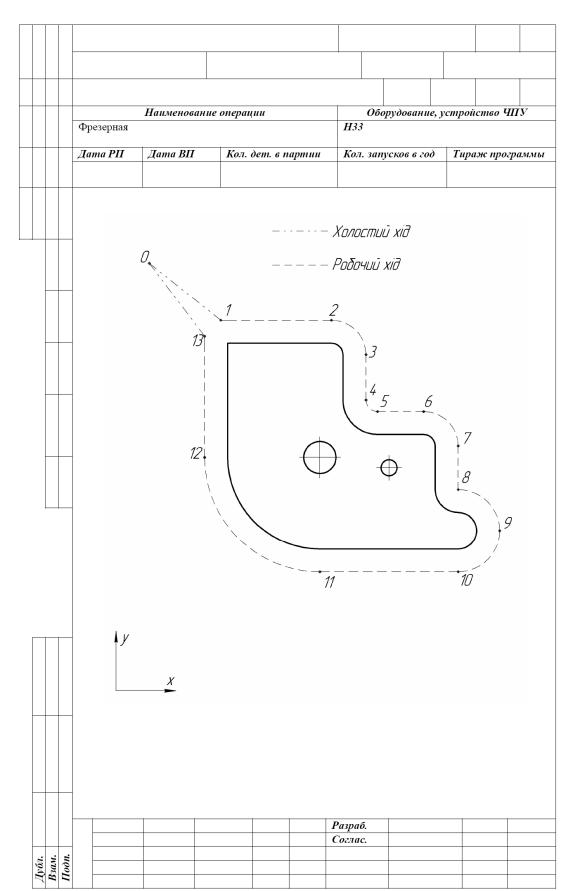

- визначити траєкторію руху інструменту і початкове положення інструменту (дод. 2, дод. 3);
3. Скласти звіт по роботі.
Звіт повинен містити: найменування і мету роботи; методику розробки тех. процесу виготовлення деталей на верстатах з ЧПК; розрахунково-технологічну карту; маршрутну карту, операційну карту і карту ескізів; висновки.
Контрольні питання
Види преходів.
Вибір координатних вісей.
Вибір верстата.
Вибір різальних інструментів.
Вибір режимів різання.
Література
Гаврилов А.Н. Основы технологии приборостоения [Текст]: Підручн. /А.Н. Гаврилов/ - М.: Высш. Шк., 1980. – 240 с.
Сыроватченко В.П. Справочник технолога приборостроителя [Текст]: Підручн. /під ред. В.П. Сыроватченко/ - М.: Машиностроение, 1980. – 606 с.
Ансеров М.А. Приспособления для металлорежущих станков [Текст]: Підручн. /М.А. Ансеров/ - М.: Машиностроение, 1966. – 640 с.
Горошкин А.К. Приспособления для металлорежущих станков [Текст]: Підручн. /А.К. Горошкин/ - М.: Машиностроение, 1979. – 304 с.
Держук В.А., Усачов П.А., Румбешта В.О. Основи проектування пристосувань в приладобудуванні [Текст]: Метод. вказівки. /В.А. Держук, П.А. Усачов, В.О. Румбешта/ - К.: КПІ, 1984. – 56 с.
Усачов П.А., Румбешта В.О. Методичні вказівки до виконання курсового проекту з курсу „Технологія приладобудування” [Текст]: Метод. вказівки. /П.А. Усачов, В.О. Румбешта/– К.: КПІ, 1988. – 60с.
Кузнецов Ю.И., Маслов А.Р., Байков А.Н. Оснастка для станков с ЧПУ [Текст]: Довідник /Ю.И. Кузнецов, А.Р. Маслов, А.Н. Байков/ - М.: Машиностроение, 1990. – 512 с.
Шатин В.П., Денисов П.С. Режущий и вспомогательный инструмент [Текст]: Довідник /В.П. Шатин, П.С. Денисов/ М.: Машиностроение. – 1968. – 560 с.

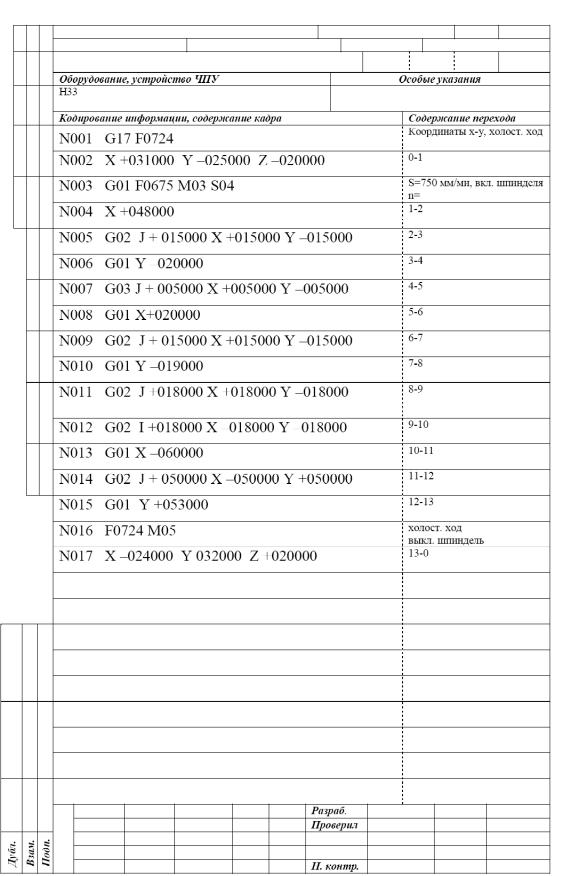

Додаток 1.
Додаток 2.
Додаток 3.
