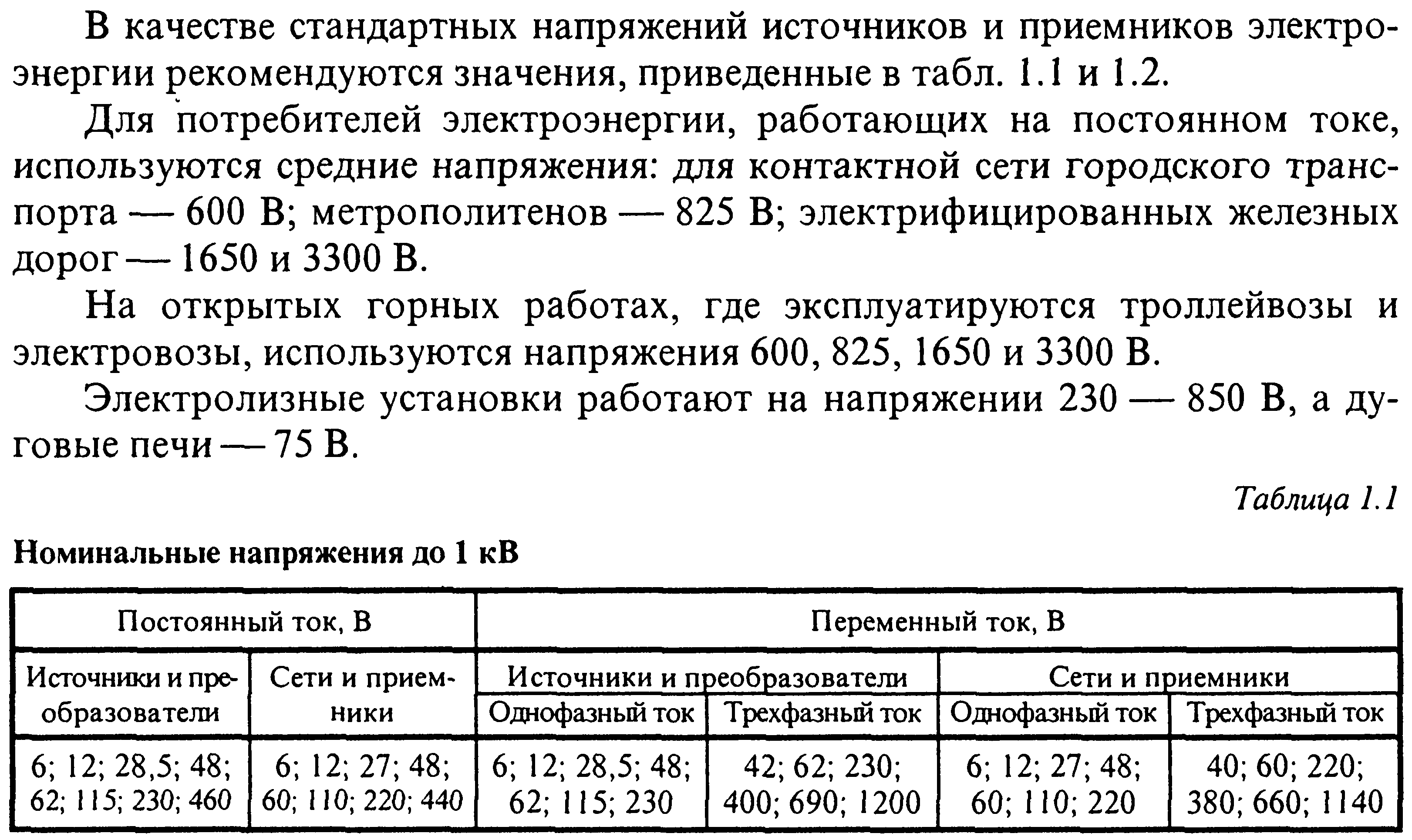

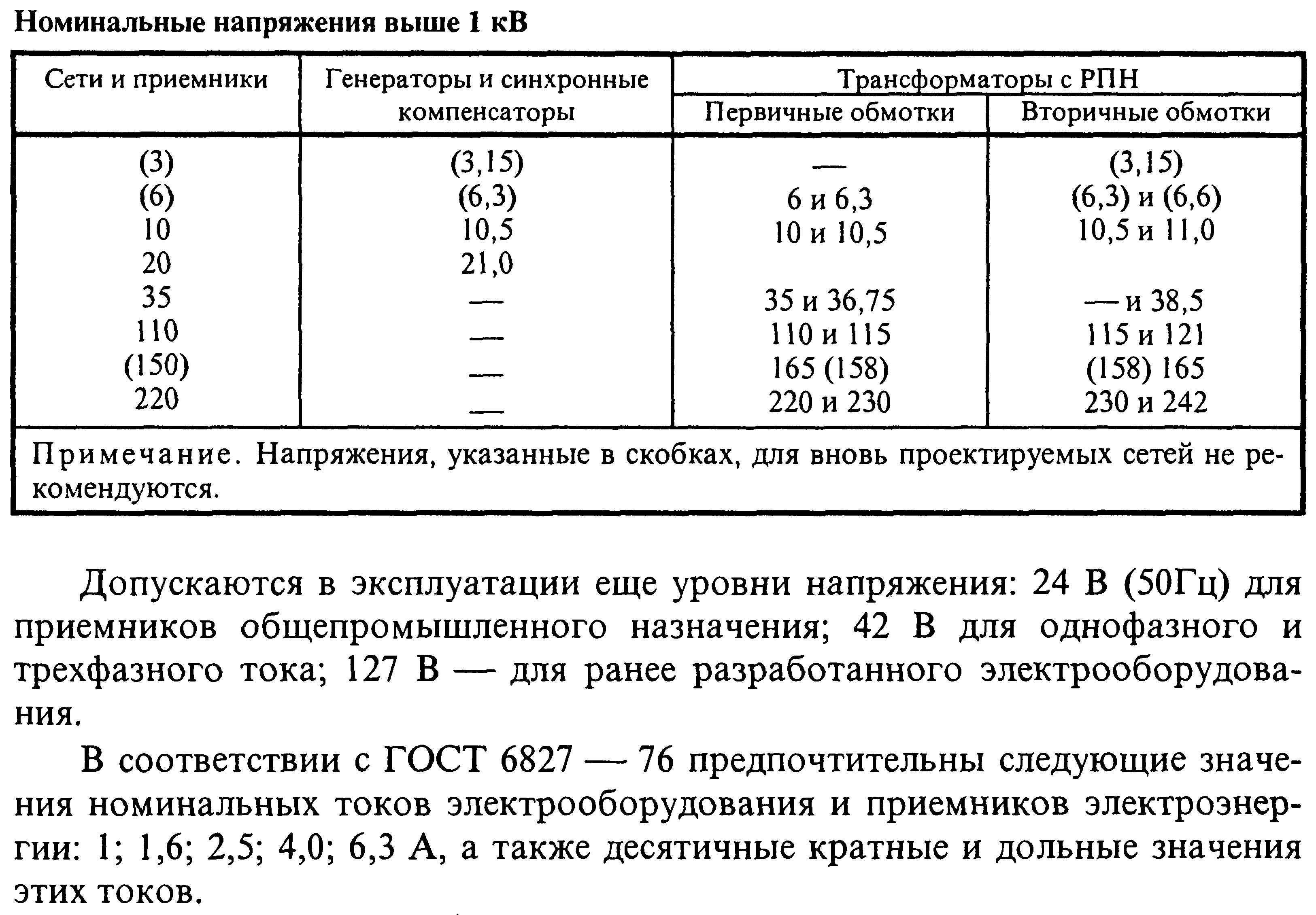

67. На какие номинальные токи и напряжения следует ориентироваться при проектировании сэс предприятий и конструировании электрооборудования
Вентильный разрядник состоит из двух основных компонентов: многократного искрового промежутка (состоящего из нескольких однократных) и рабочего резистора (состоящего из последовательного набора вилитовых дисков). Многократный искровой промежуток последовательно соединен с рабочим резистором. В связи с тем, что вилит меняет характеристики при увлажнении, рабочий резистор герметично закрывается от внешней среды. Во время перенапряжения многократный искровой промежуток пробивается, задача рабочего резистора — снизить значение сопровождающего тока до величины, которая сможет быть успешно погашена искровыми промежутками. Вилит обладает особенным свойством — его сопротивление нелинейно — оно падает с увеличением значения силы тока. Это свойство позволяет пропустить больший ток при меньшем падении напряжения. Благодаря этому свойству вентильные разрядники и получили свое название. Среди прочих преимуществ вентильных разрядников следует отметить бесшумность срабатывания и отсутствие выбросов газа или пламени.

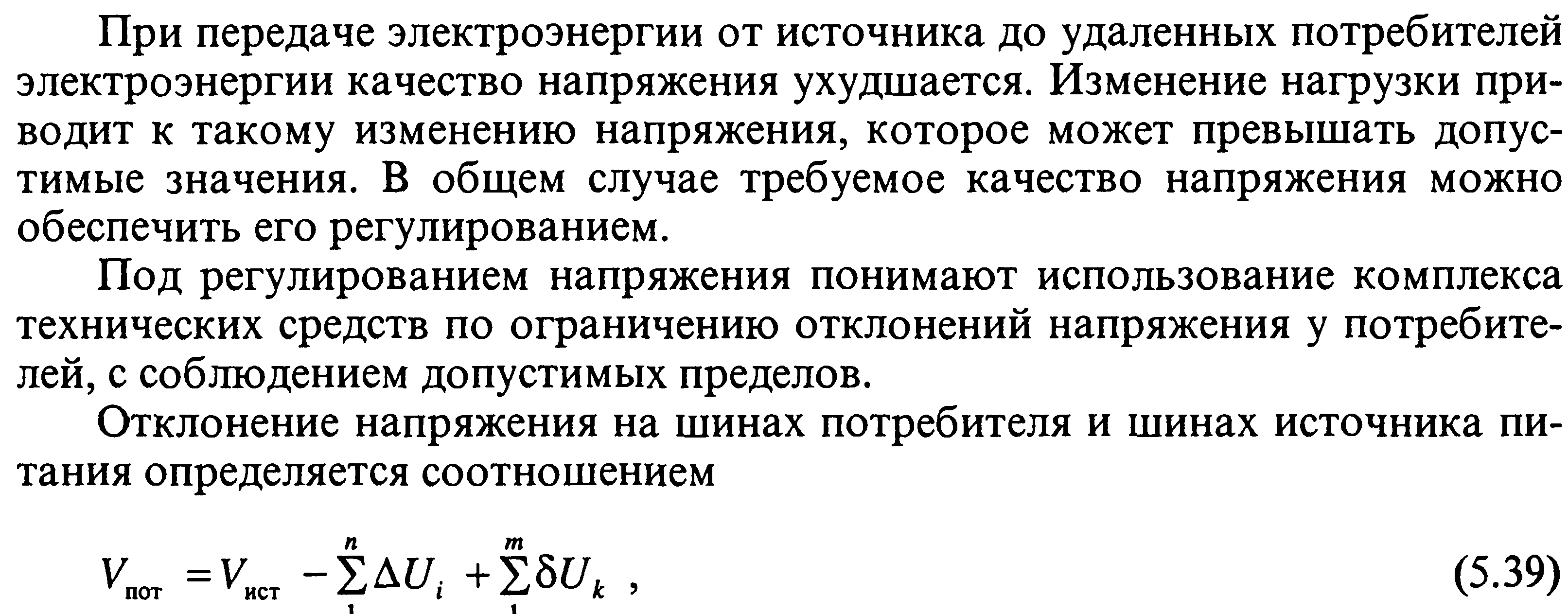

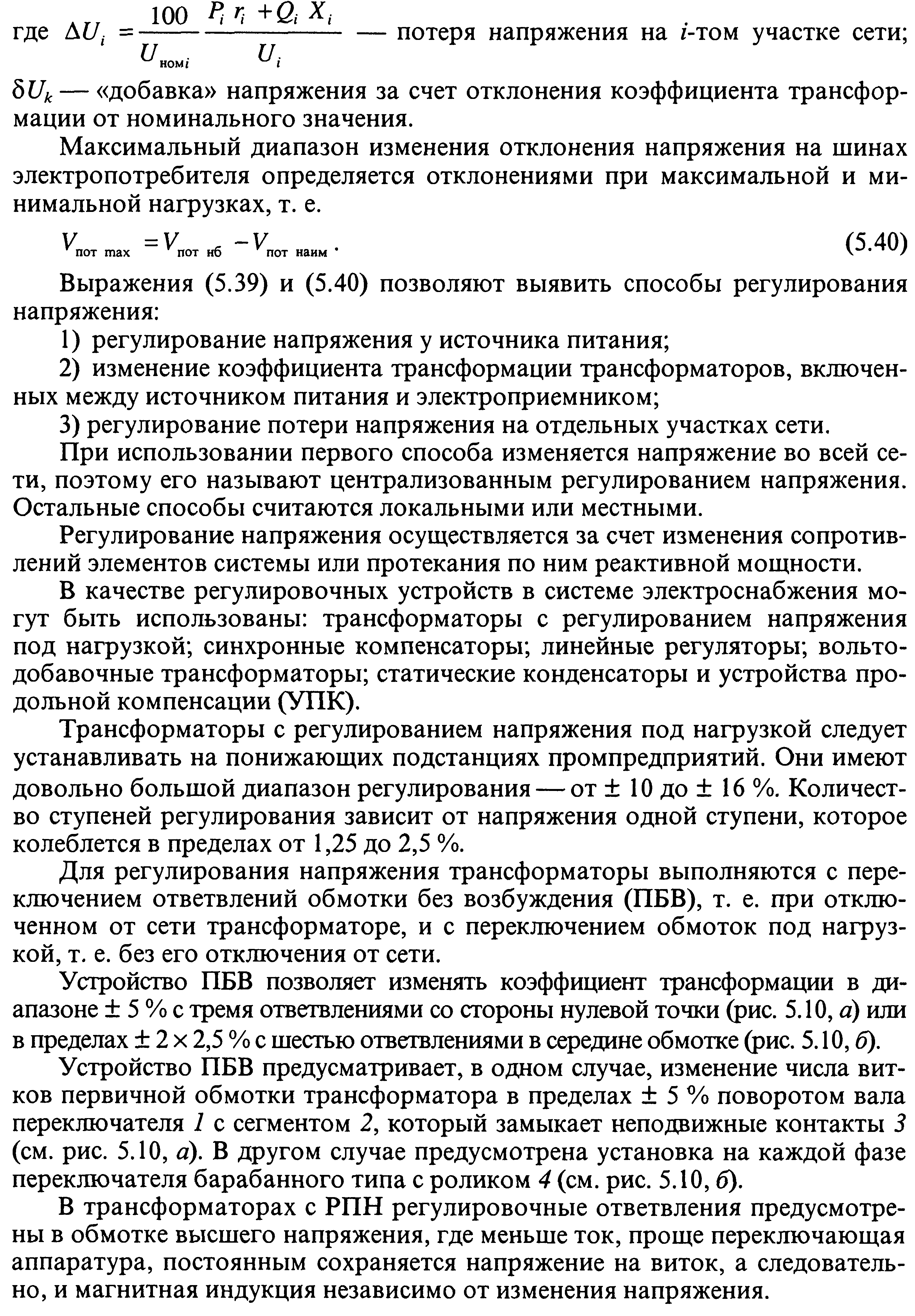

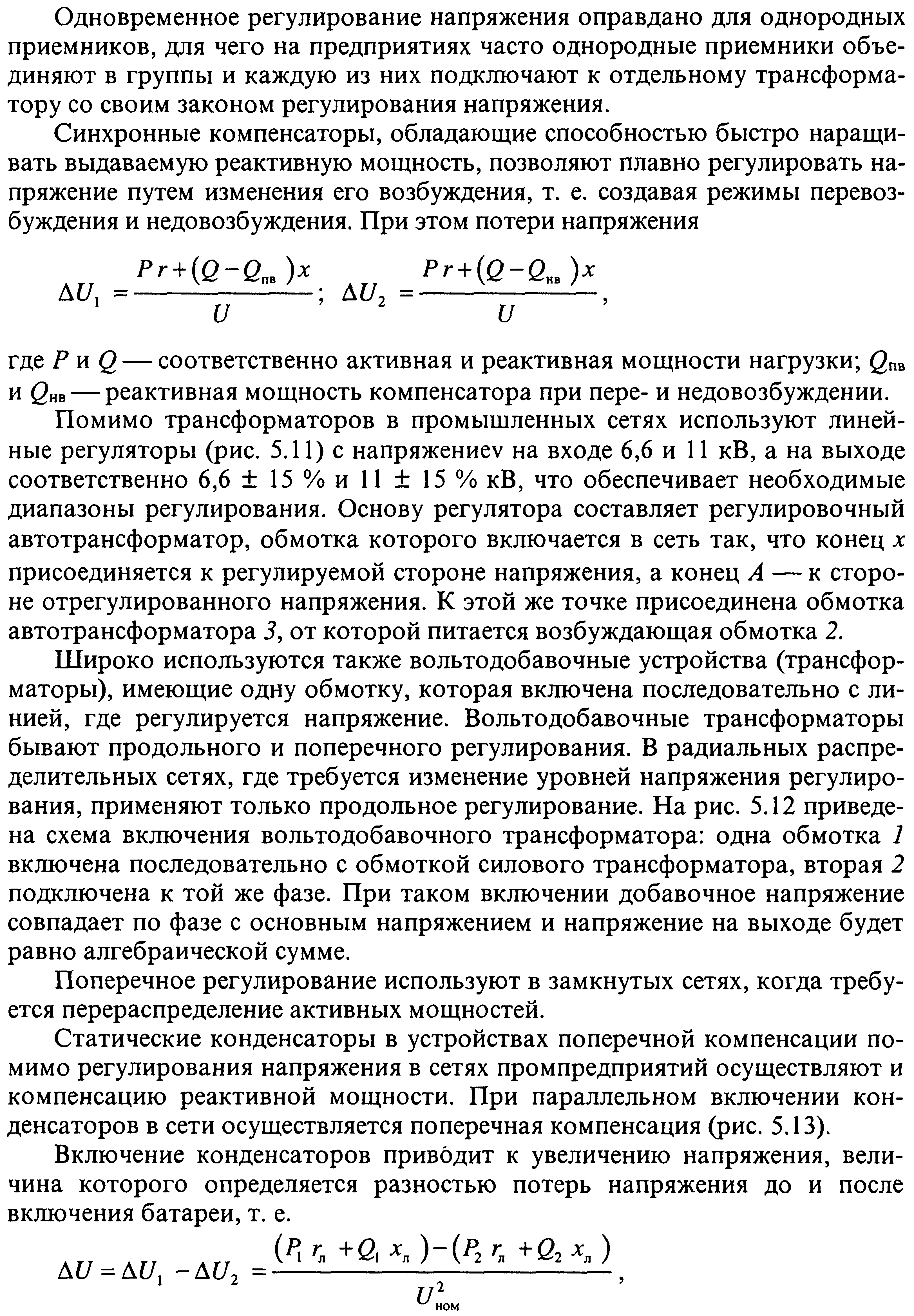

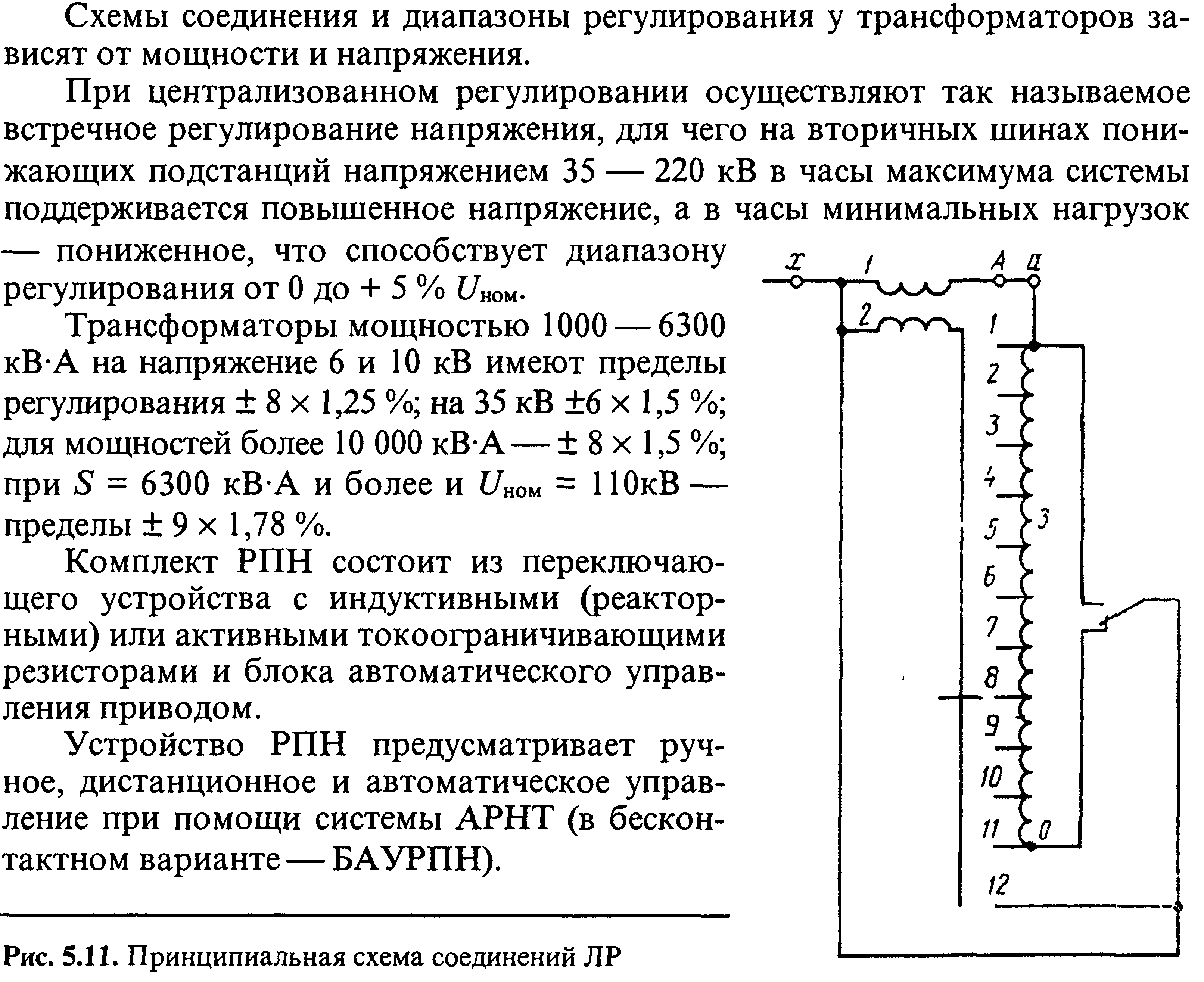

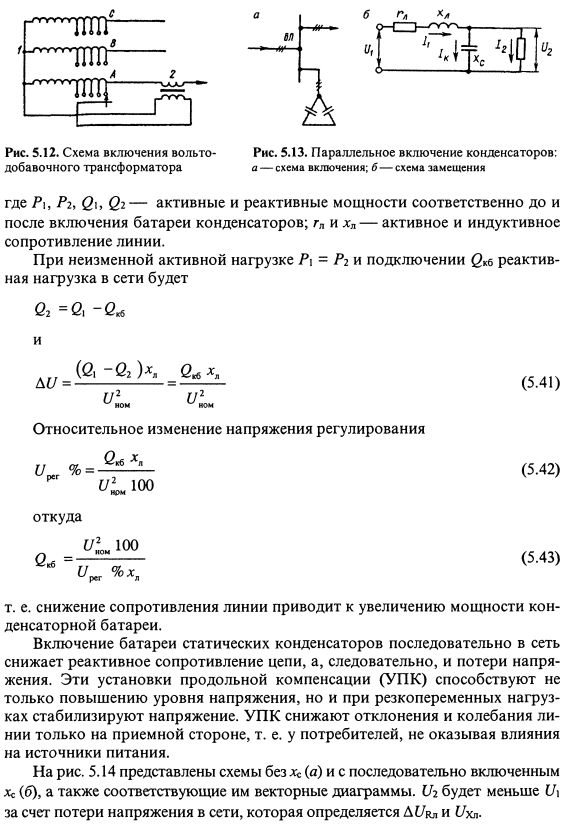

68. Каковы способы регулирования напряжения
74. Почему двухтрансформаторные подстанции нашли наибольшее применение
Поскольку трехтрансформаторные подстанции требуют существенных капиталовложений, на промышленных предприятиях предпочтительней использовать одно- или двухтрансформаторные конструкции. По причине дороговизны трехтрансформаторные подстанции применяются только при реконструкции подстанции, а также при организации раздельного питания осветительной и силовой нагрузок.
Подстанции с одним трансформатором применяются, как правило, там, где перерыв в электроснабжении составляет не более суток. Помимо этого такие установки монтируются для электроснабжения приемников 2 категории.
70. Что такое активная высота молниеотвода и чем она определяется
ha = h - hx - активная высота молниеотвода.
h - высота молниеотвода;
hx - высота защищаемого объекта.
Выгодно устанавливать однотрансформаторные подстанции и в тех случаях, если деятельность предприятия характеризуется периодами малых нагрузок – при этом благодаря наличию перемычек между КТП на вторичном напряжении необходимо выключать часть трансформаторов – это позволяет предприятиям экономить на электричестве. В некоторых случаях гораздо выгодней использовать две однотрансформаторные подстанции вместо одной двухтрансформаторной.
Если на объекте установлены преимущественно приемники 1 или 2 категории, то используются двухтрансформаторные ТП. В данном случае важно помнить, что при поломке одного из трансформаторов другой должен принять всю нагрузку потребителей на себя, с учетом возможных перегрузок. Иногда в таких случаях отключают приемники 3 категории. Подобные подстанции часто используются в случаях, когда наблюдается неравномерная суточная или годовая нагрузка.
Выбор одно- или двухтрансформаторной подстанции осуществляется после проведения технико-экономического анализа нескольких возможных вариантов электроснабжения.
