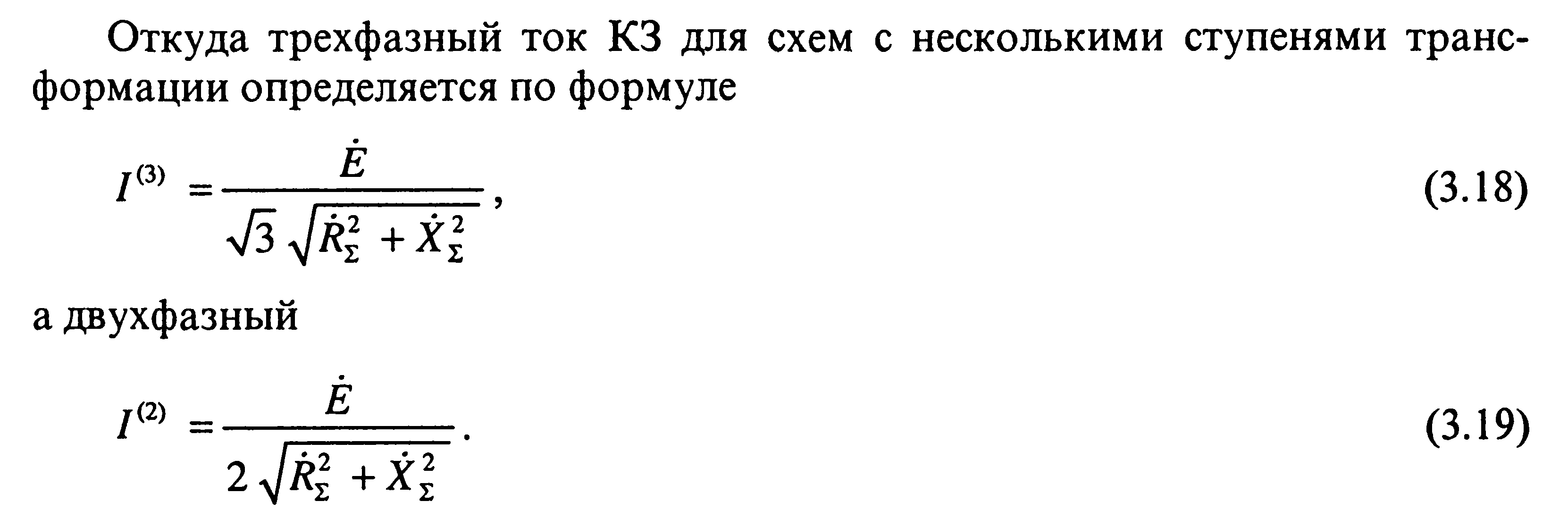

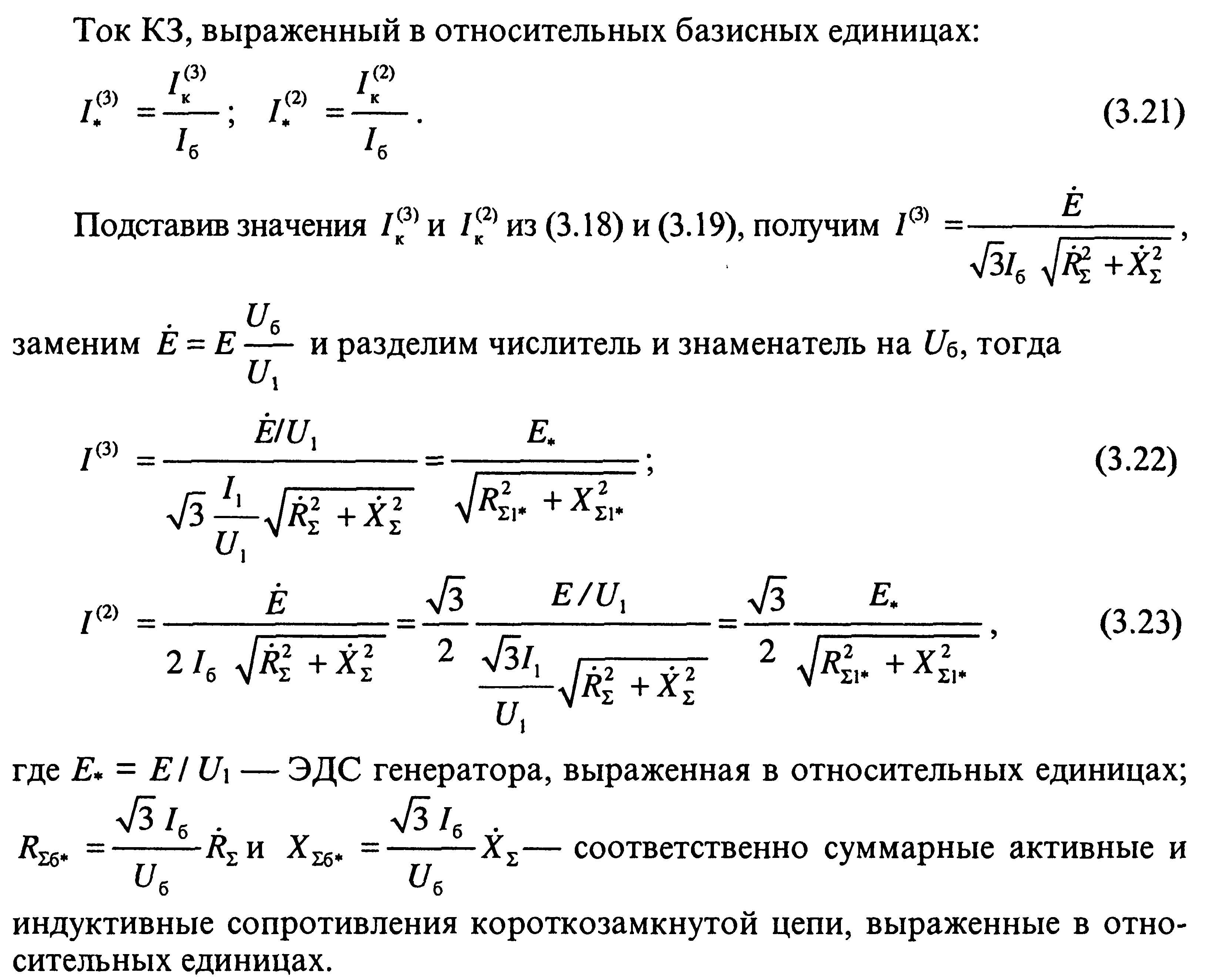

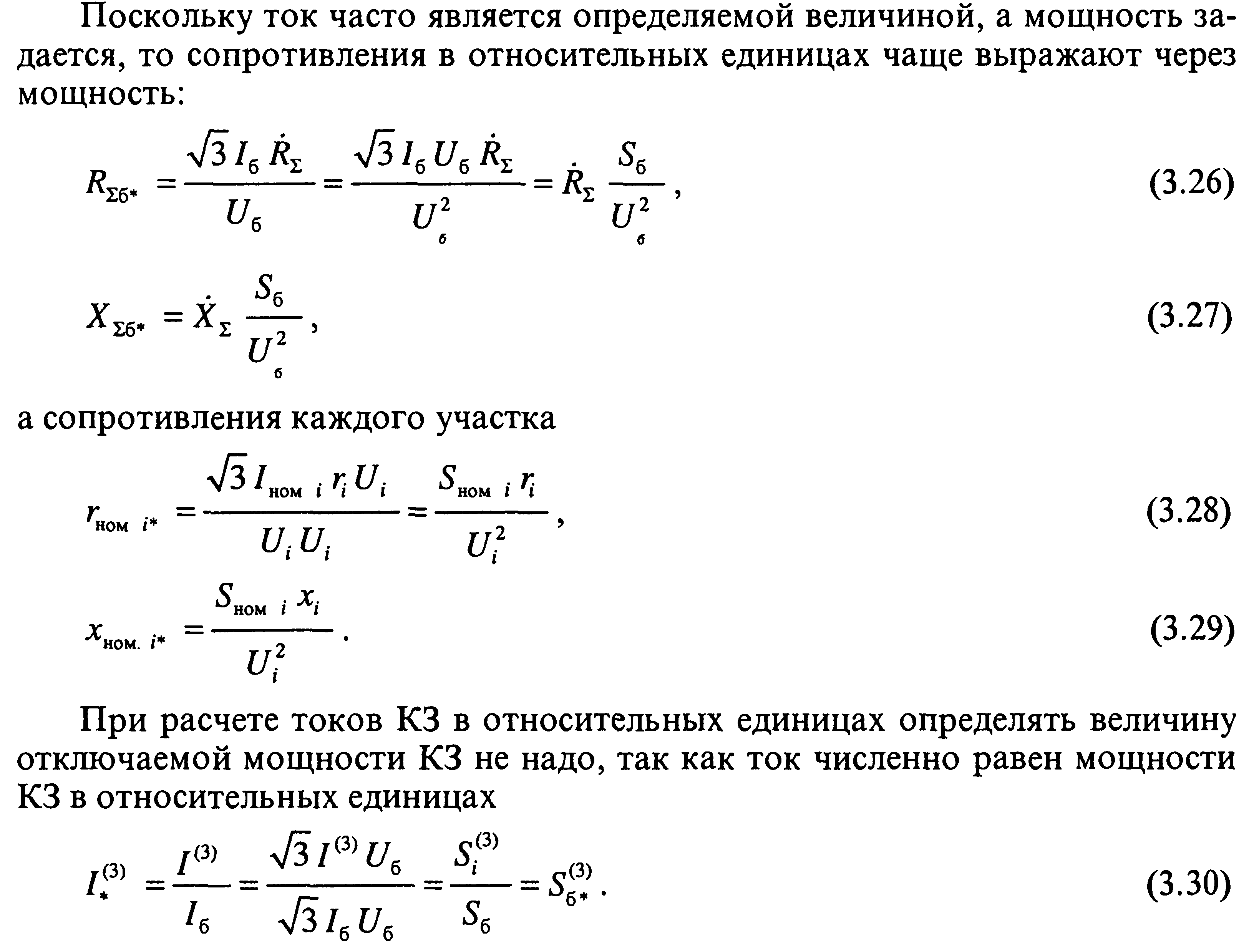

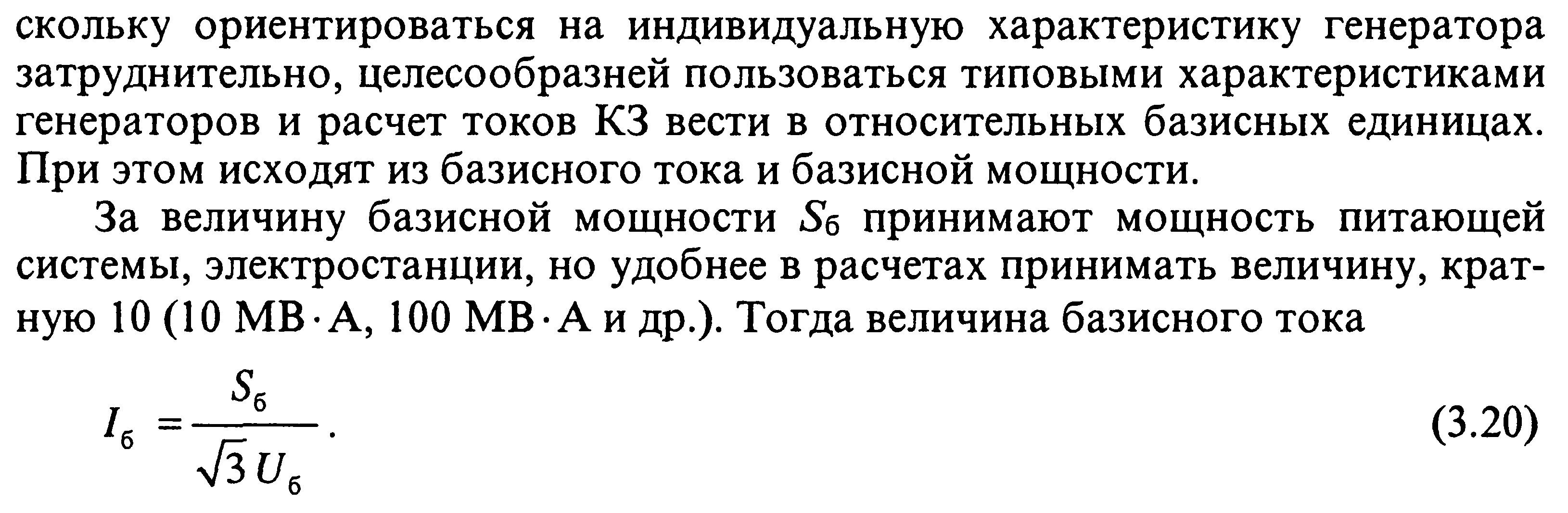

1. Чем вызвана необходимость расчёта токов кз в относительных единицах

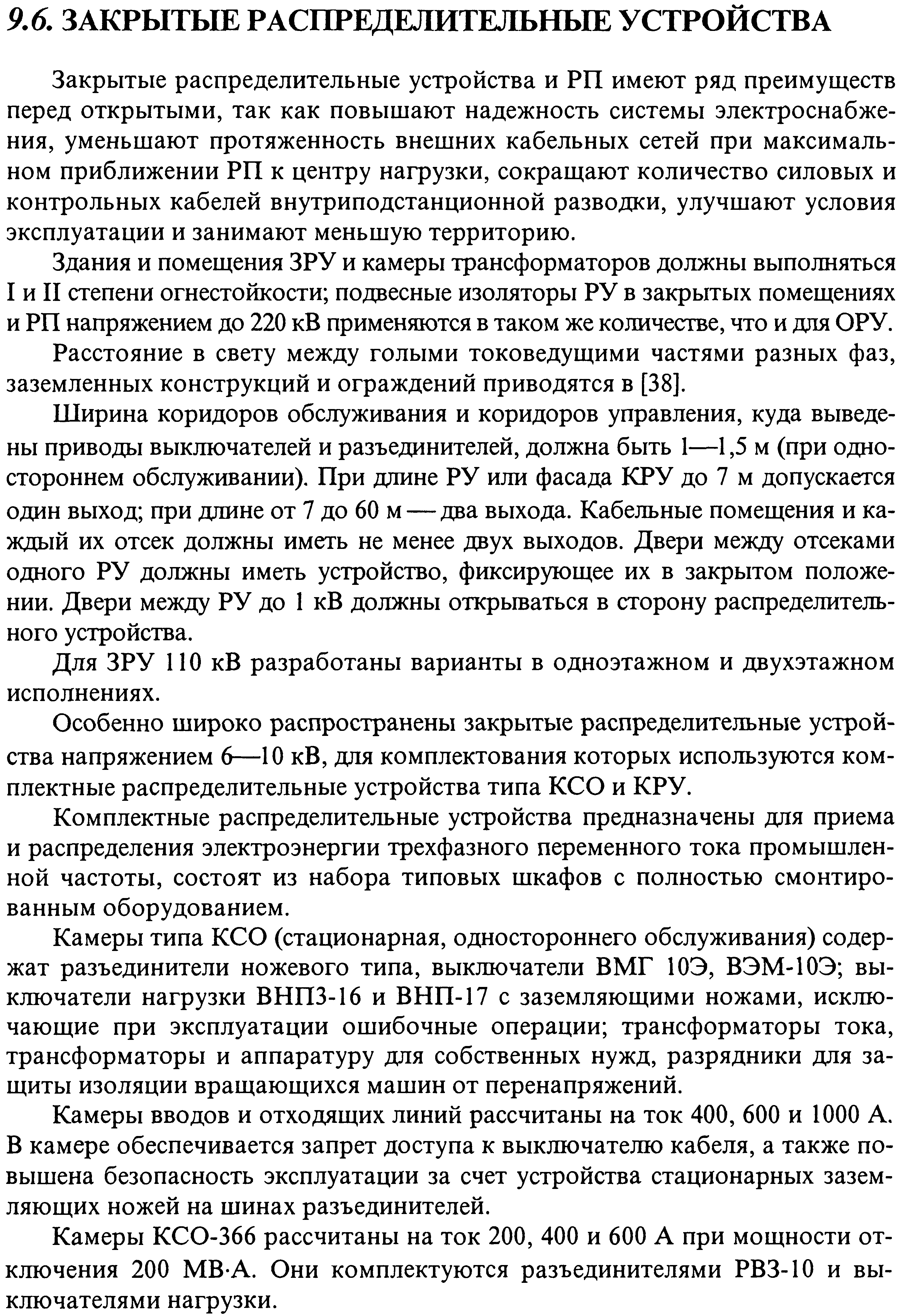

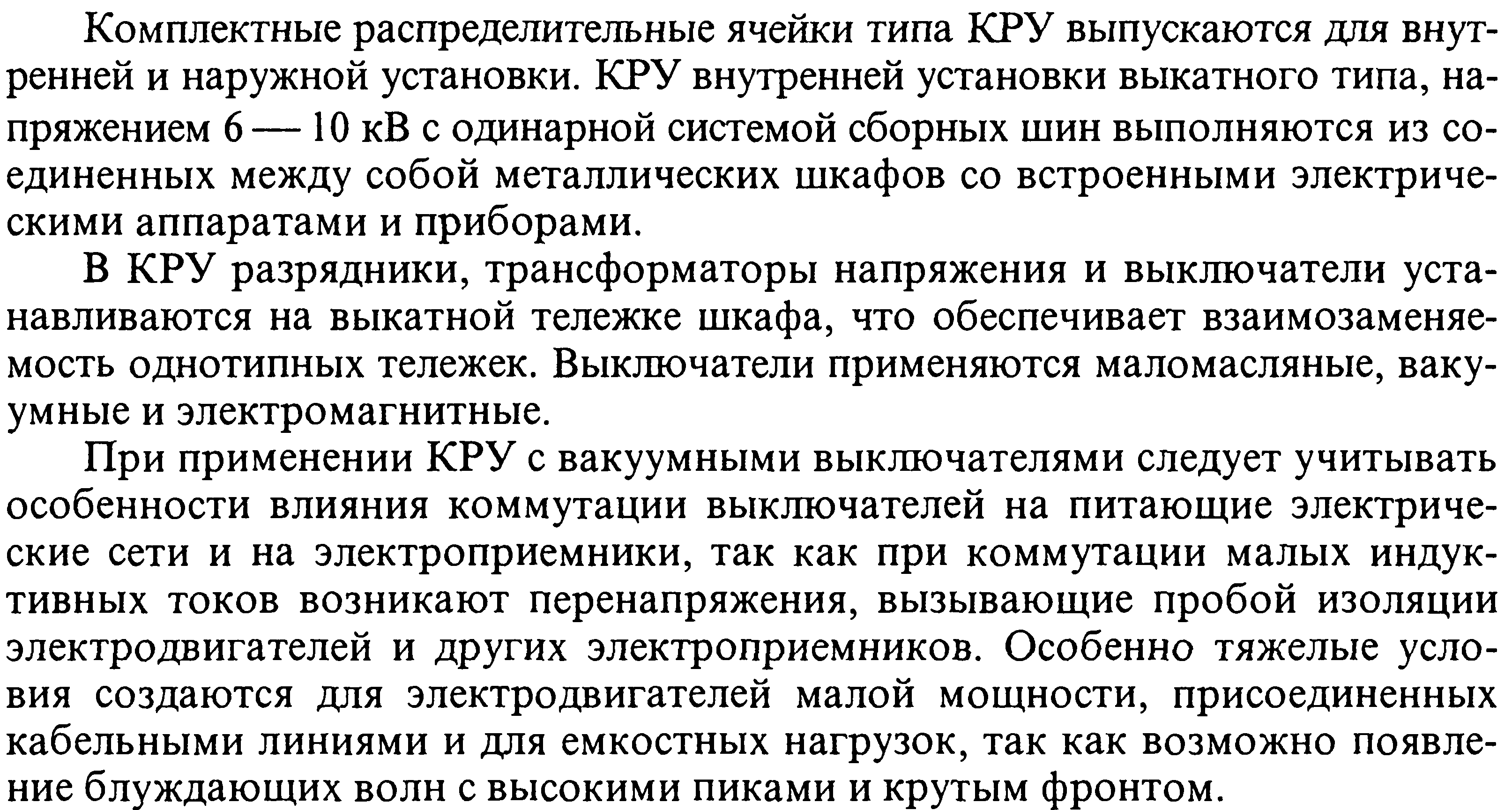

2. В чём отличие шкафов ксо от кру

3. Как определяется напряжение прикосновения

Напряжение прикосновения – это напряжение между двумя проводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека или животного.

Другими словами напряжением прикосновения (для человека) Uпр называется напряжение между двумя точками цепи тока, которых одновременно касается человек, или падение напряжения в сопротивлении тела человека, В:

Uпр = Ih Rh, 2.35

где Ih — ток, проходящий через человека по пути "рука - ноги", A; Rh — сопротивление тела человека, Ом.

В области защитных заземлений, занулений и т. п. одна из этих точек имеет потенциал заземлителя jз, а другая — потенциал основания в том месте, где стоит человек, jосн. При этом напряжение прикосновения:

Uпр = j з - j осн.

Если принять во внимание характер изменения потенциала по поверхности грунта и пренебречь сопротивлением растеканию тока основания, то Uпр = j зa1,

где a1 — коэффициент, называемый коэффициентом напряжения прикосновения или просто коэффициентом прикосновения, учитывающим форму потенциальной кривой:

Напряжение прикосновения с учетом падения напряжения в сопротивлении основания, на котором стоит человек. Ток, стекающий в землю через человека, стоящего на земле, полу или другом основании, преодолевает сопротивление не только тела человека, но и этого основания, вернее, тех его участков, с которыми имеют контакт подошвы ног человека (сопротивление обуви в данном случае во внимание не принимается).

Сопротивление основания, на котором стоит человек, правильнее называть (аналогично сопротивлению заземлителя) сопротивлением растеканию тока основания ног; нередко это сопротивление именуют также сопротивлением растеканию тока основания или сопротивлением растеканию тока ног человека.

Все положения, рассмотренные выше, справедливы для случаев, когда сопротивление растеканию основания, на котором стоит человек, равно нулю. В действительных условиях это сопротивление не равно нулю и в ряде случаев бывает довольно велико.

Следовательно, разность потенциалов (jз - jосн) = jзa1, В, оказывается приложенной не только к сопротивлению тела человека Rh, Ом, но и к последовательно соединенному с ним сопротивлению основания Rосн, Ом, на котором стоит человек: jзa1= Ih (Rh +Rосн).

Заменив в этом выражении ток Ih значением из (2.35:

откуда:

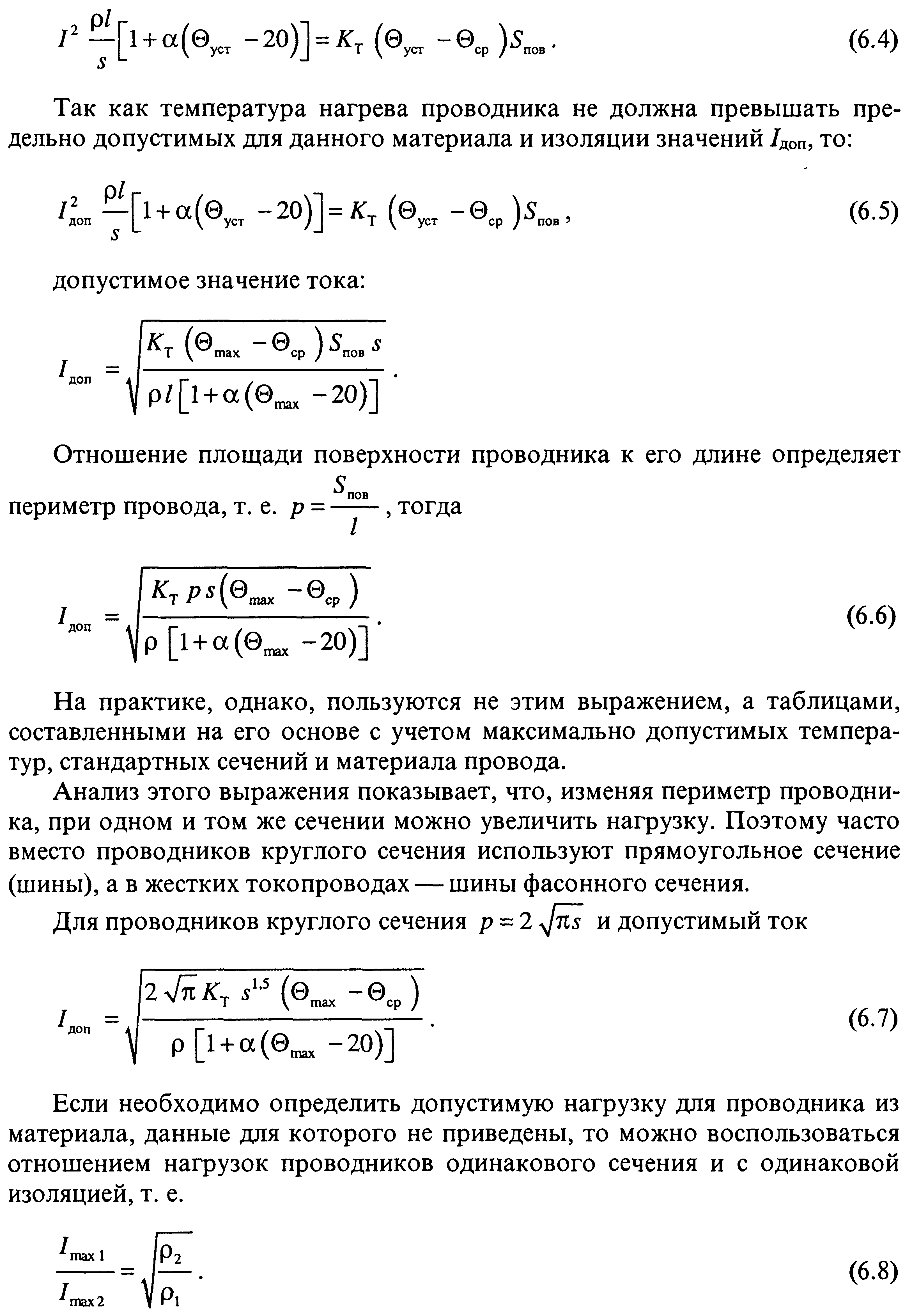

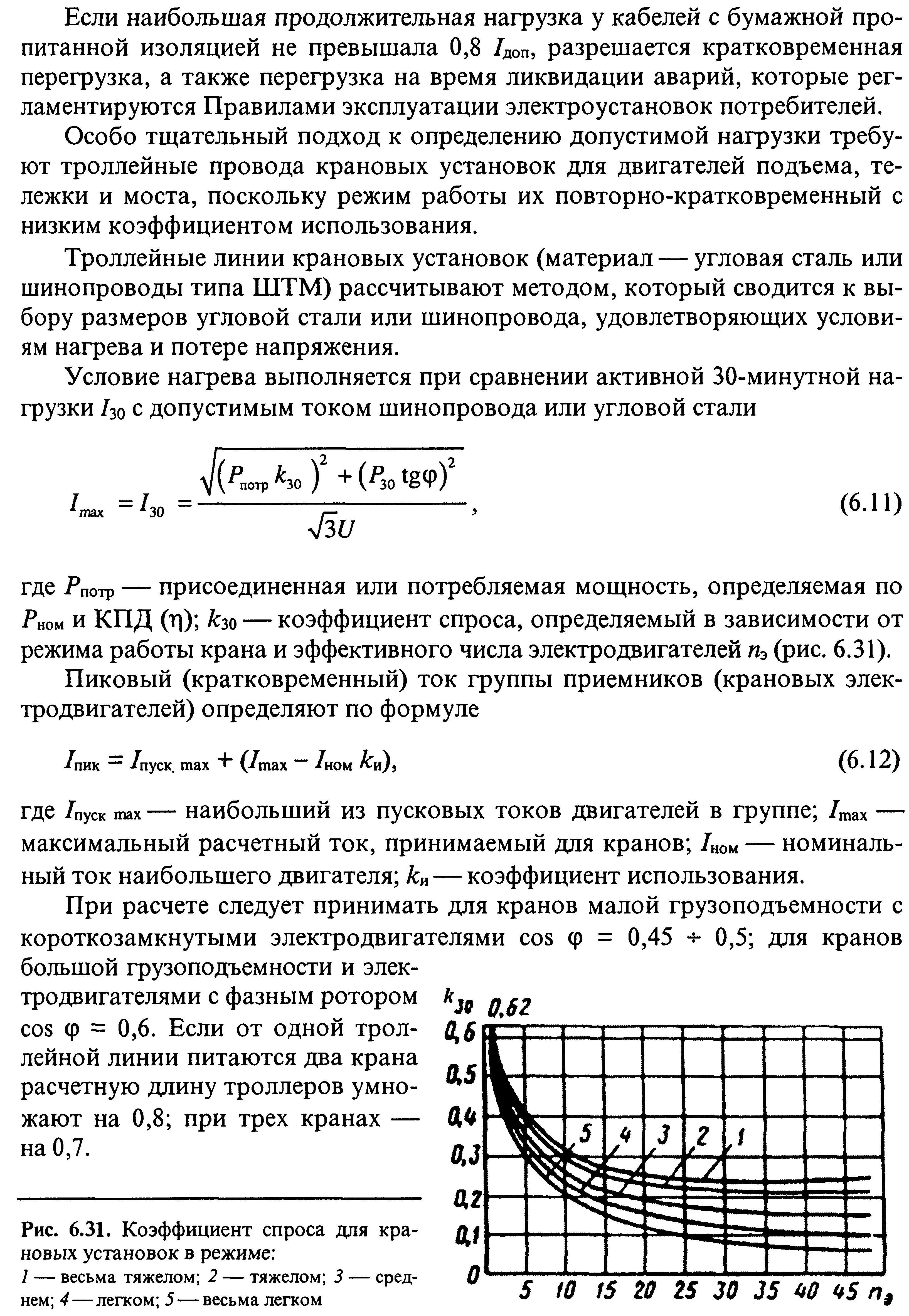

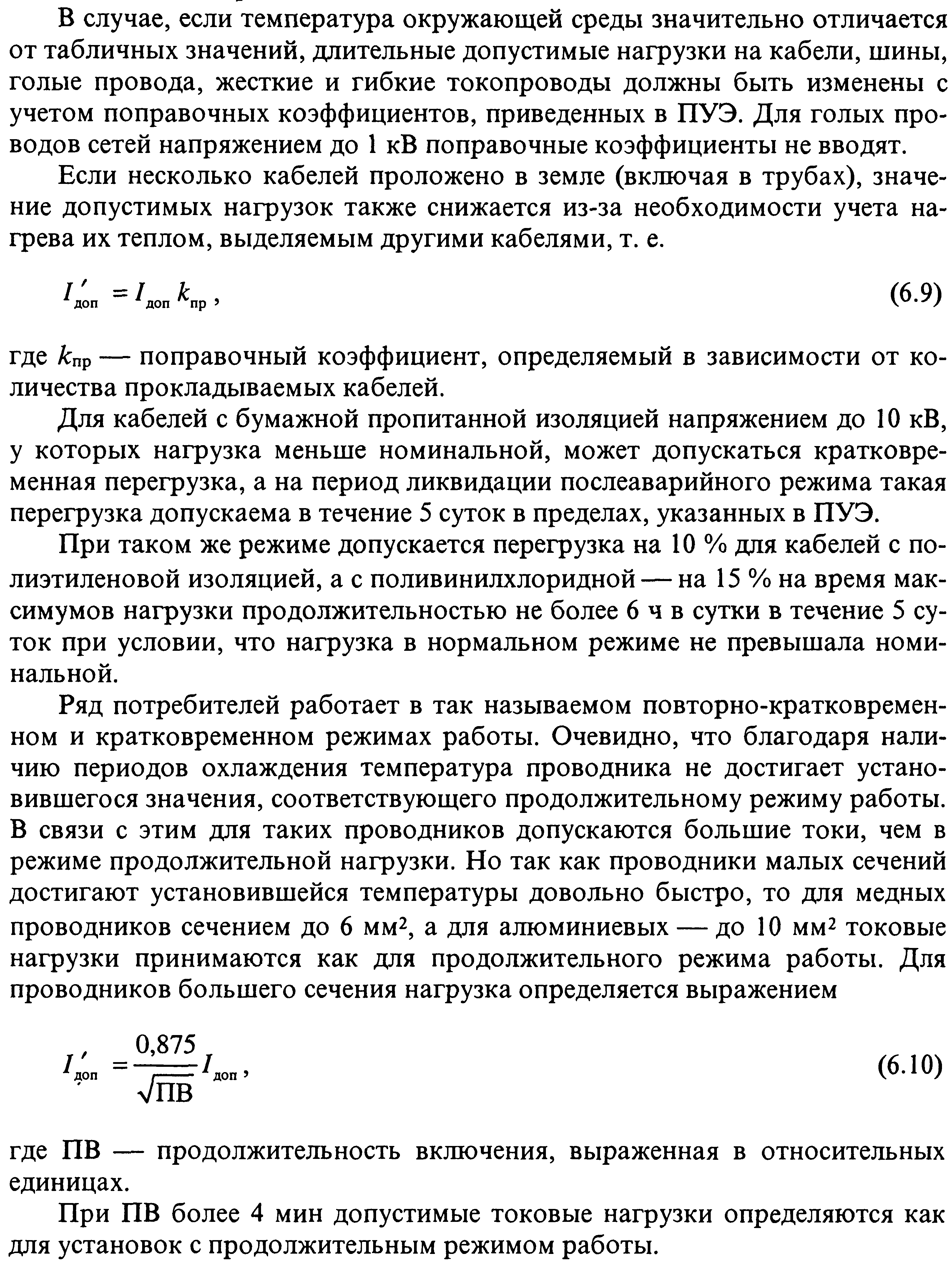

4. Как выбирается сечение проводника для продолжительного режима работы

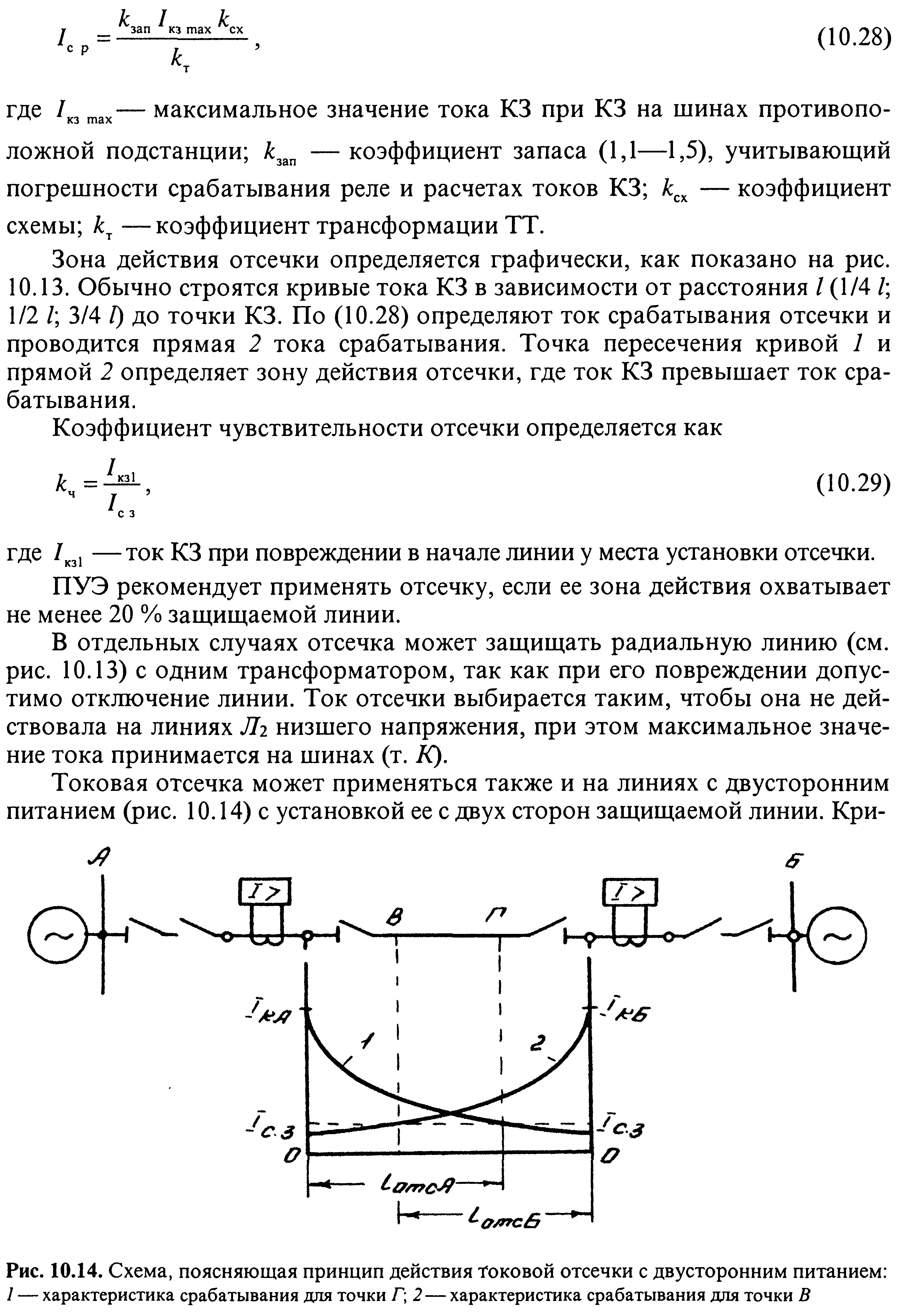

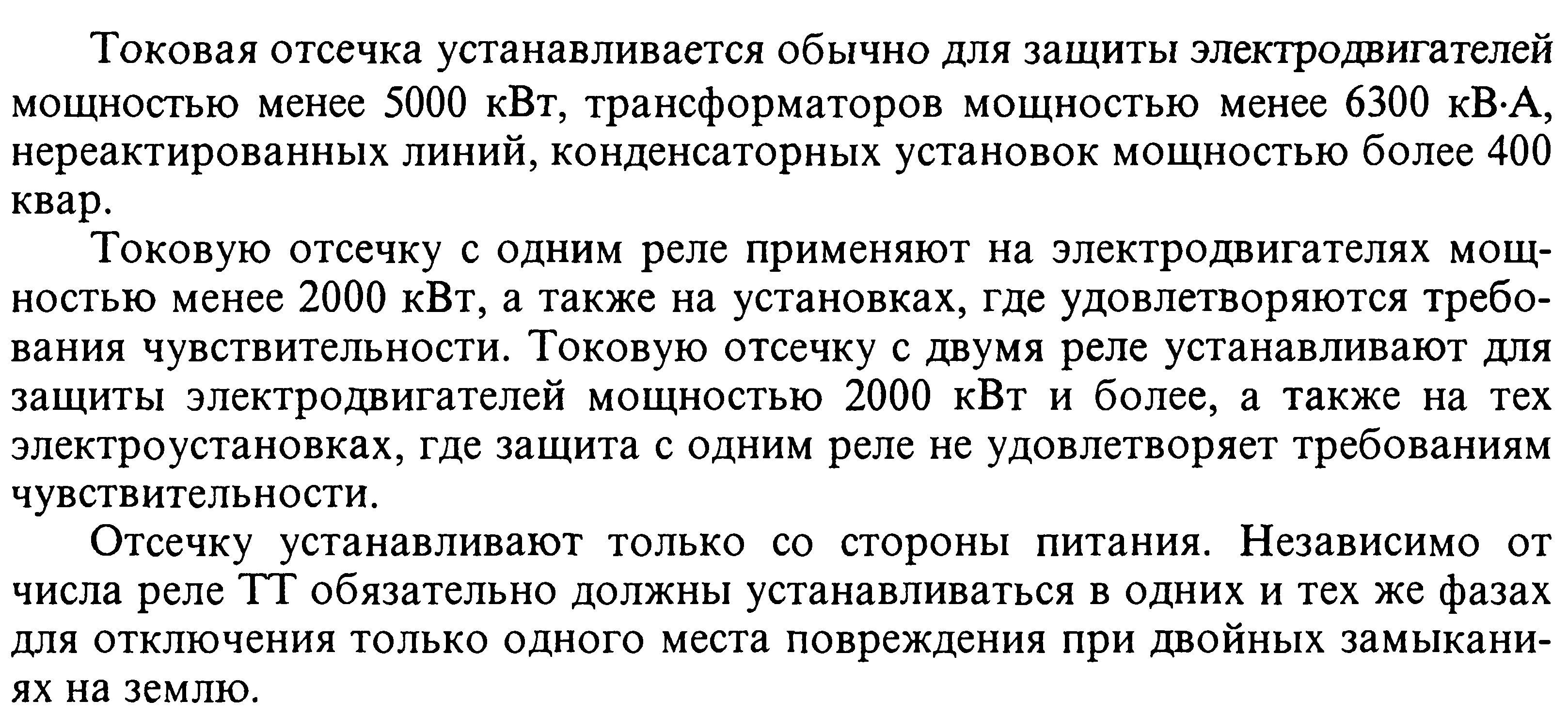

6. Токовая отсечка, её характеристика. Как определяется зона её действия

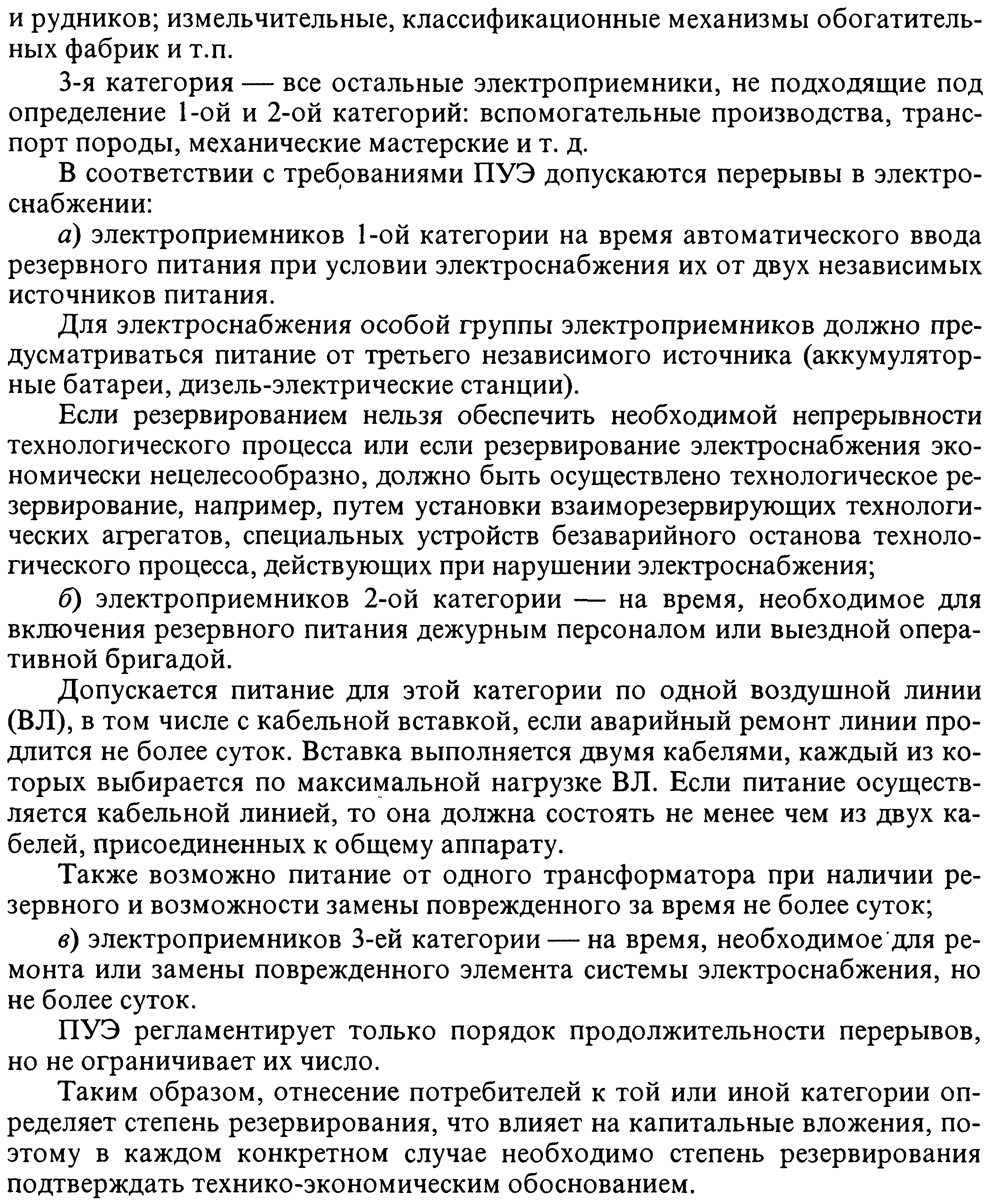

5. Каковы допустимые перерывы в электроснабжении потребителей различной категории по надежности

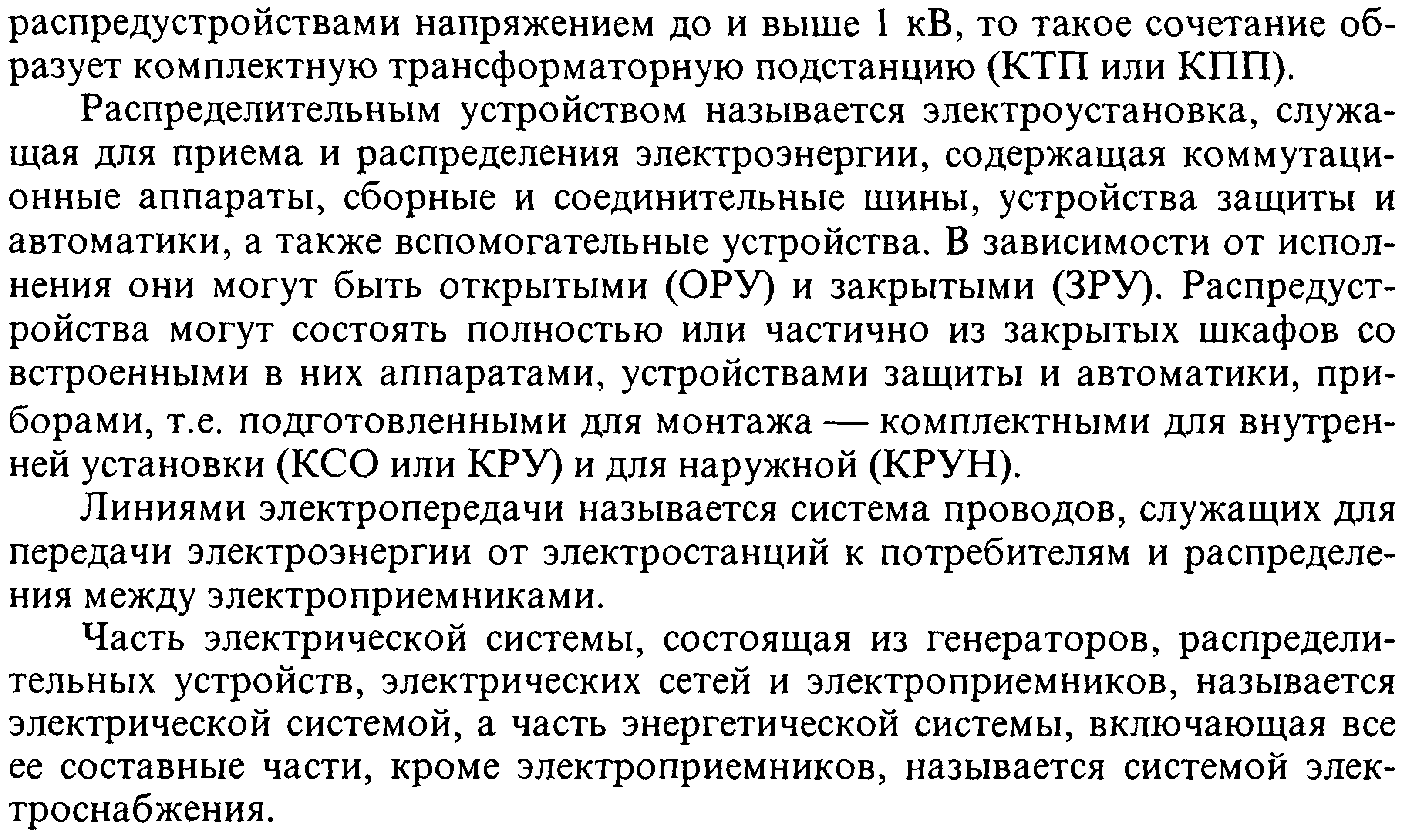

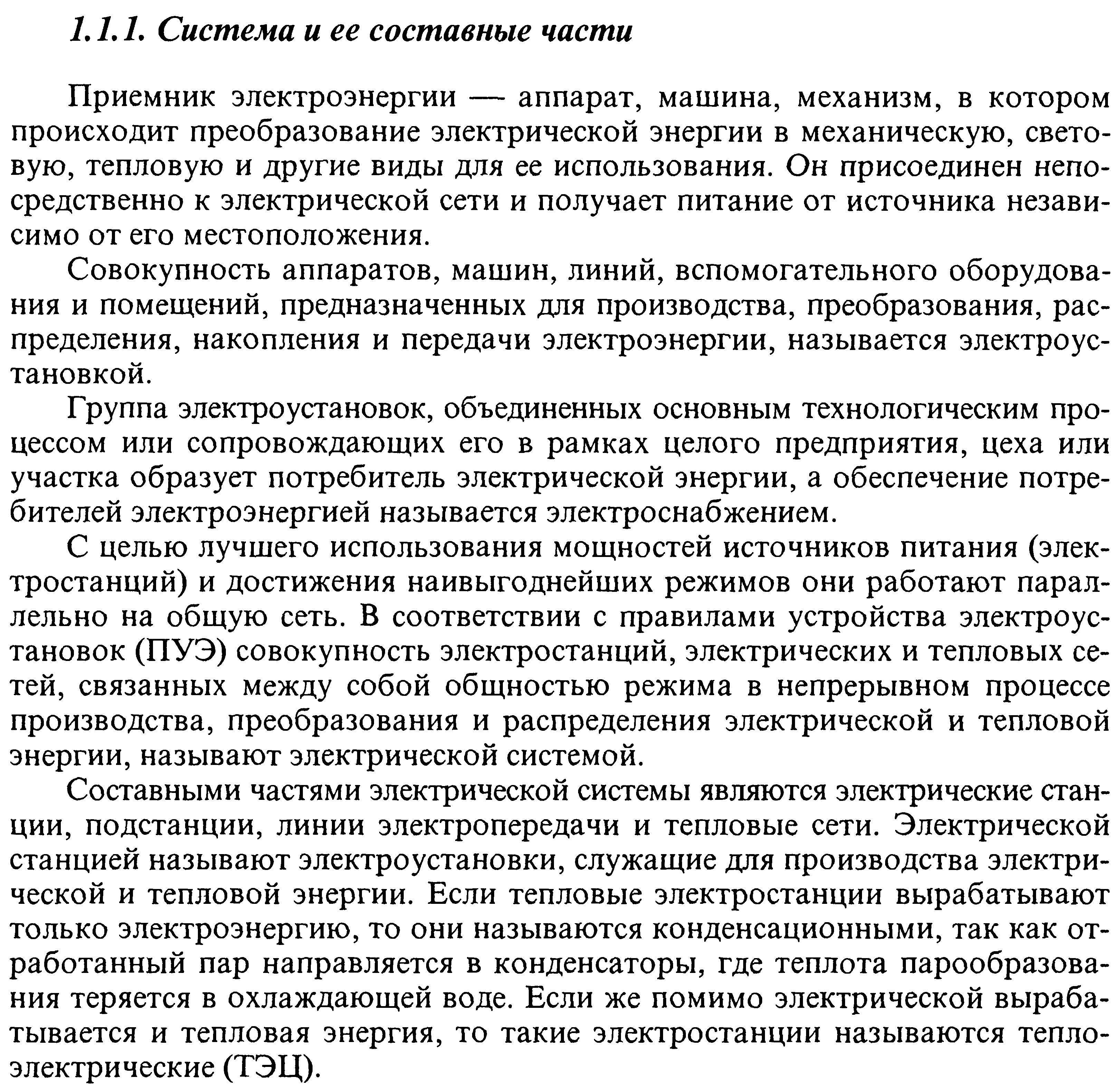

8. Охарактеризуйте составные части энергосистемы

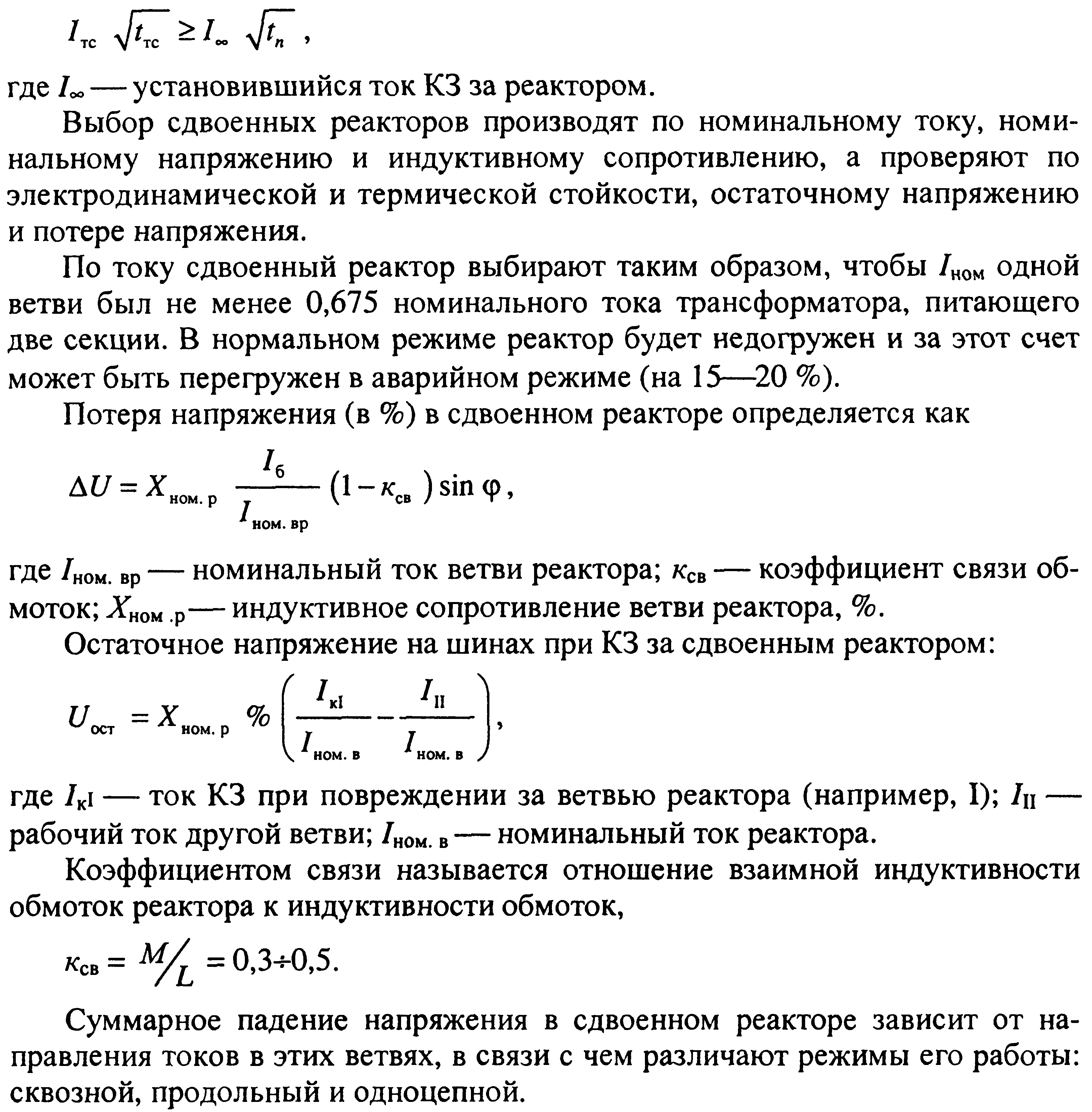

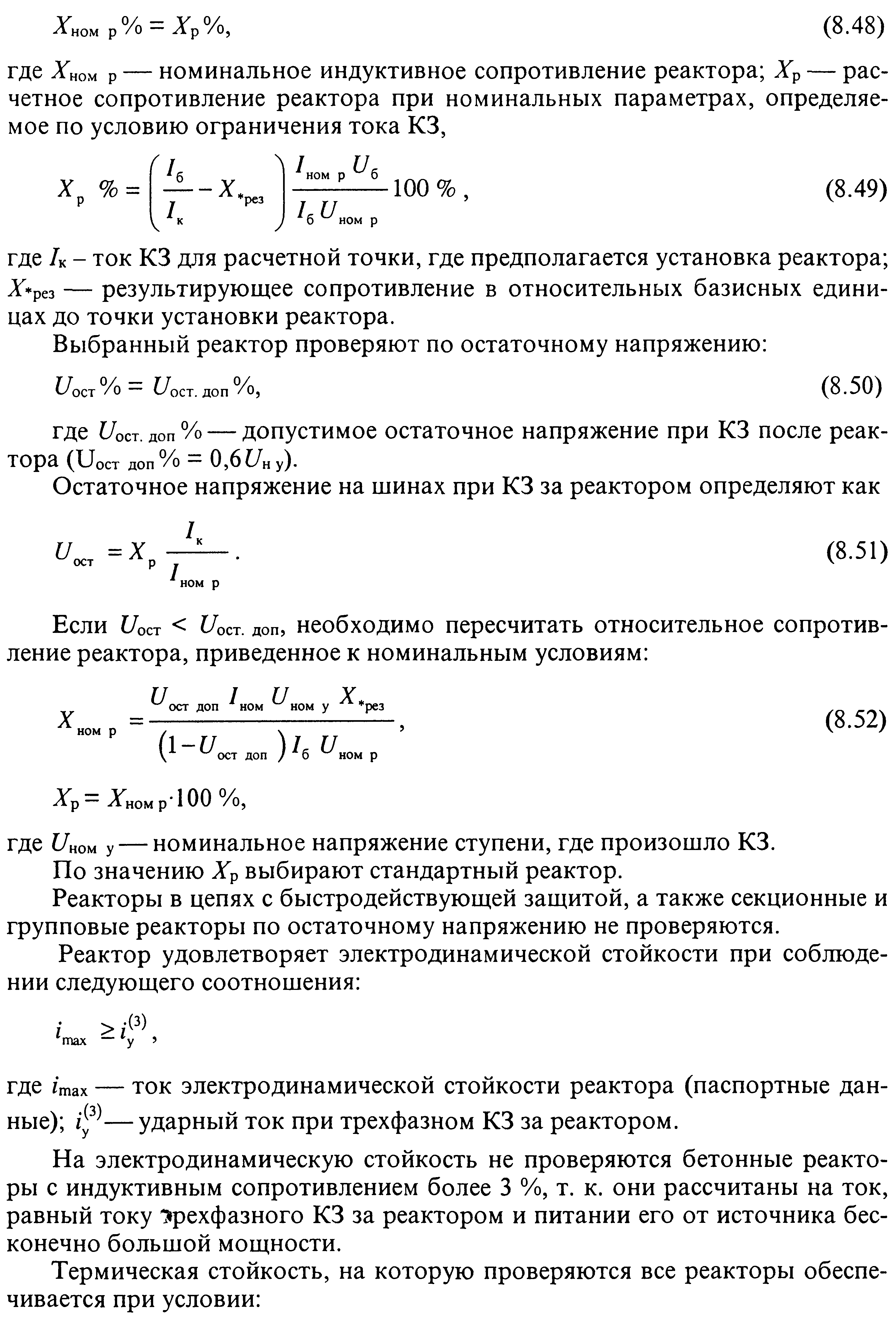

7. Выбор реакторов. В чём отличия выбора сдвоенных реакторов

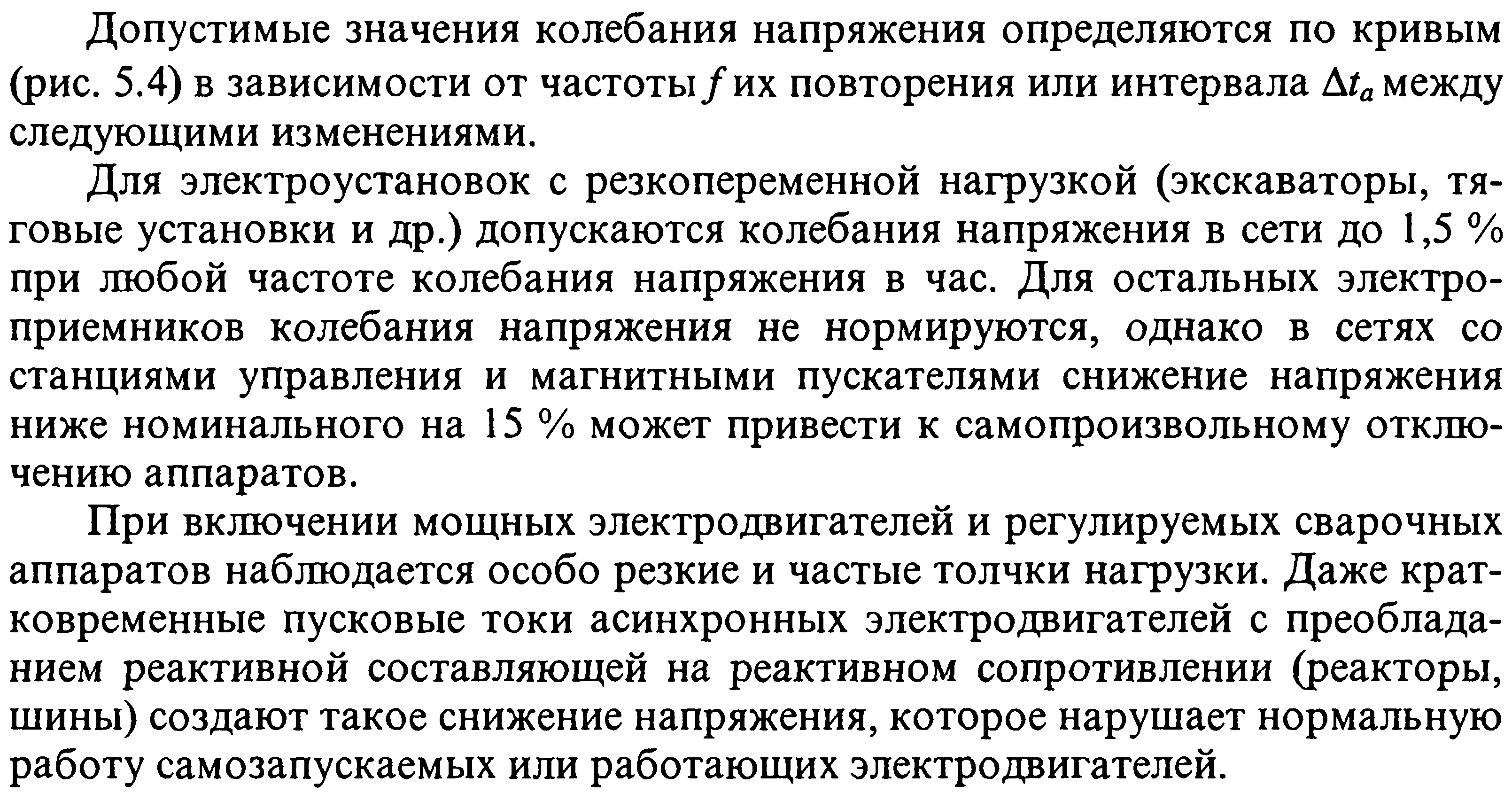

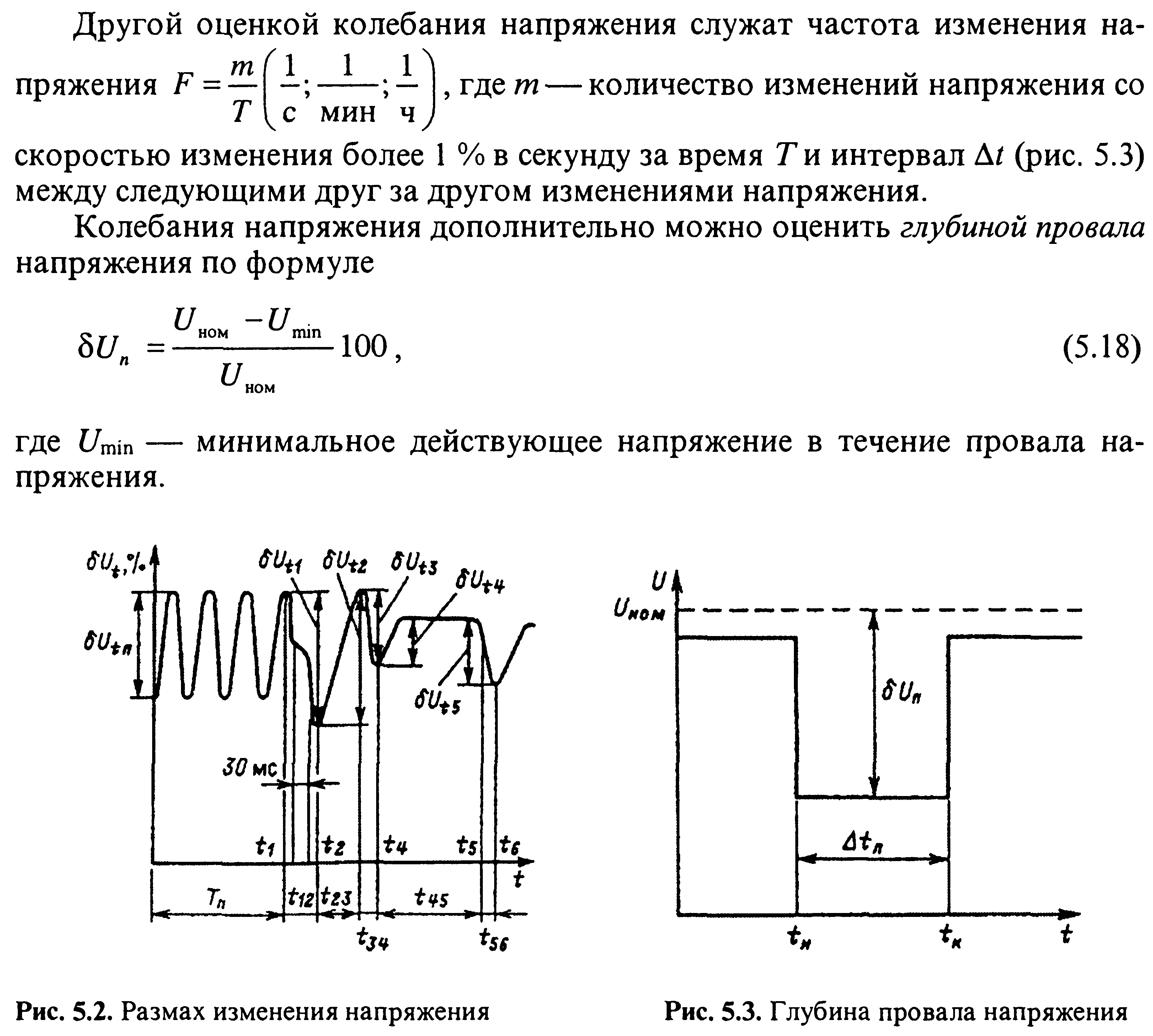

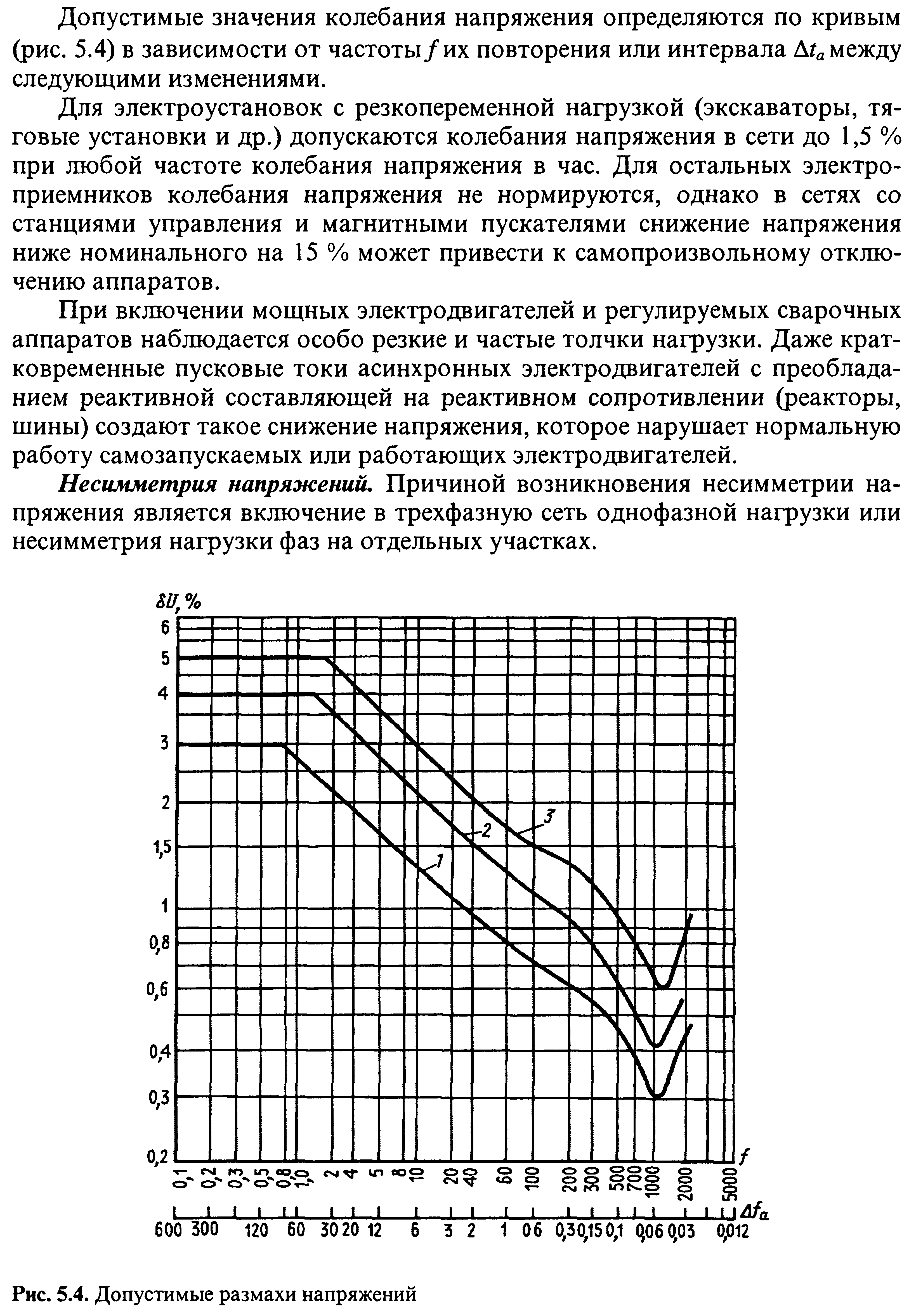

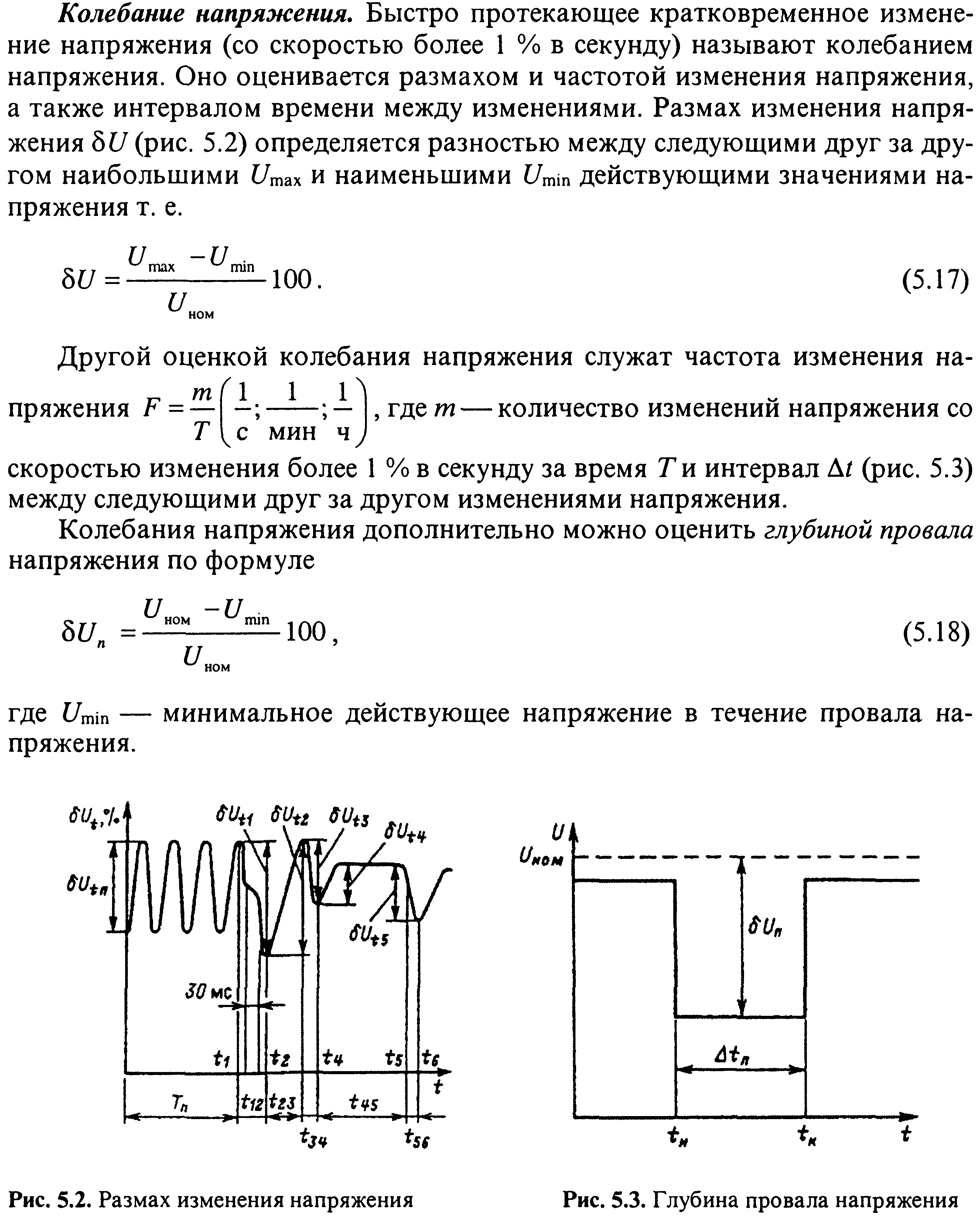

9. В чём отличие колебания напряжения от отклонения

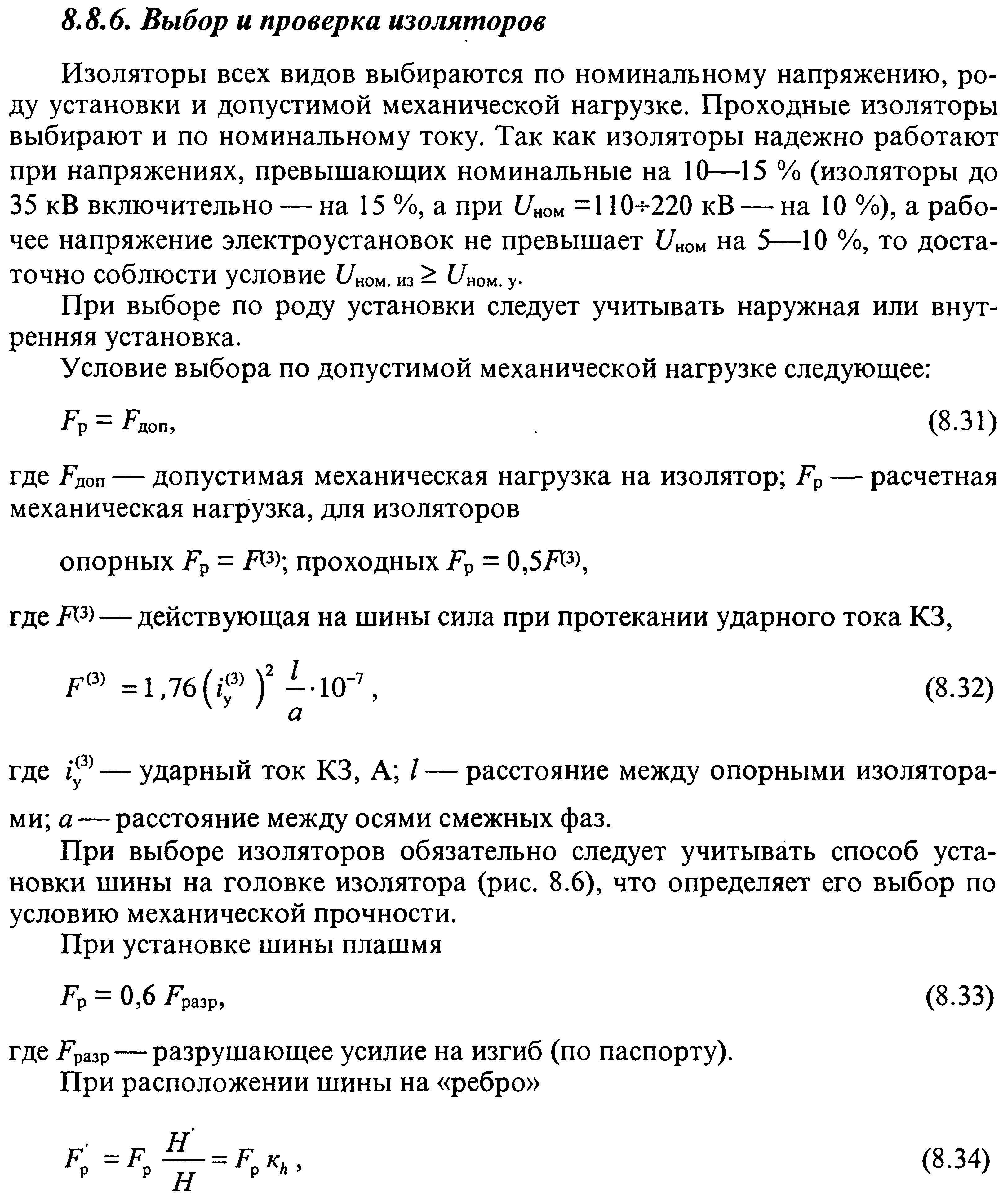

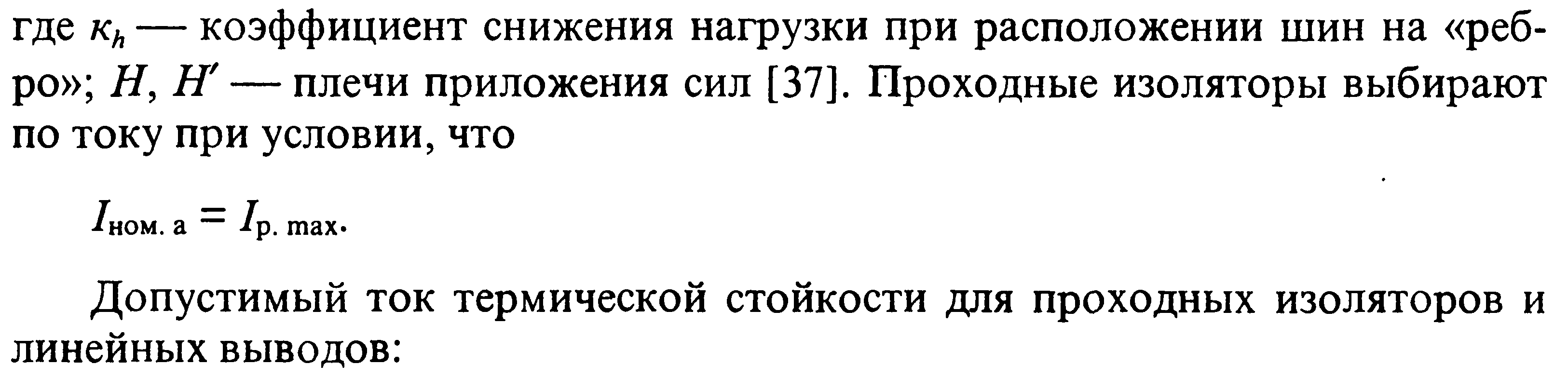

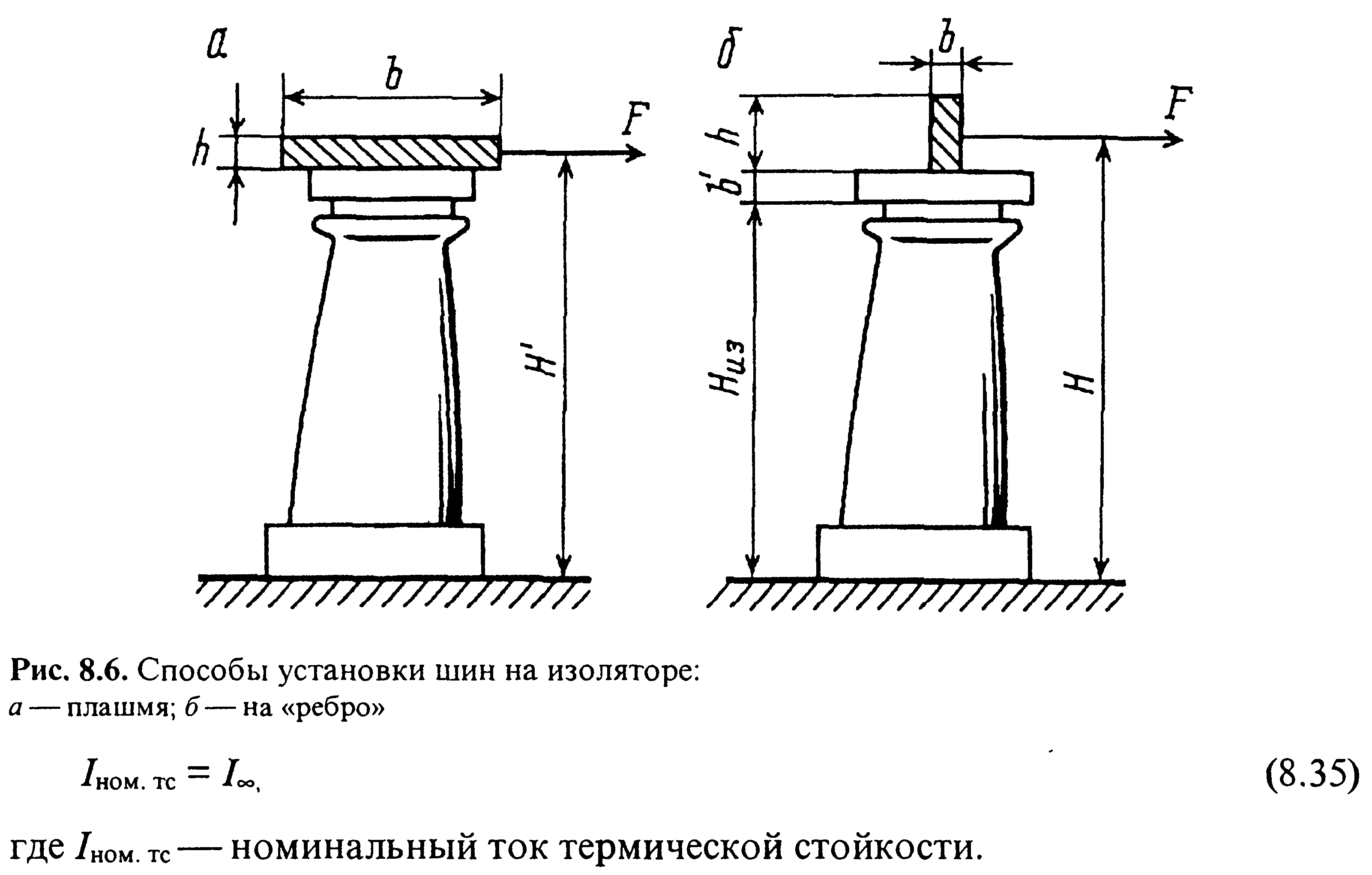

11. В чём отличие выбора проходных и опорных изоляторов

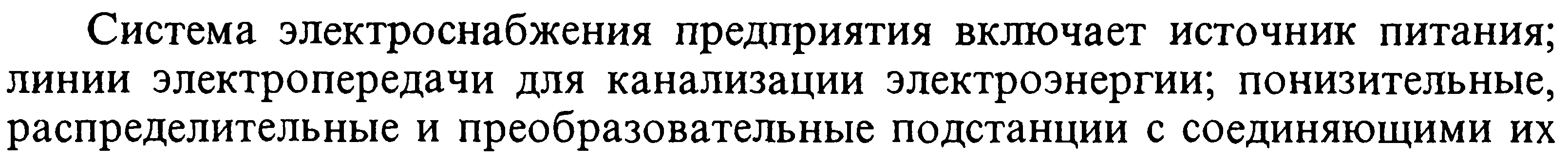

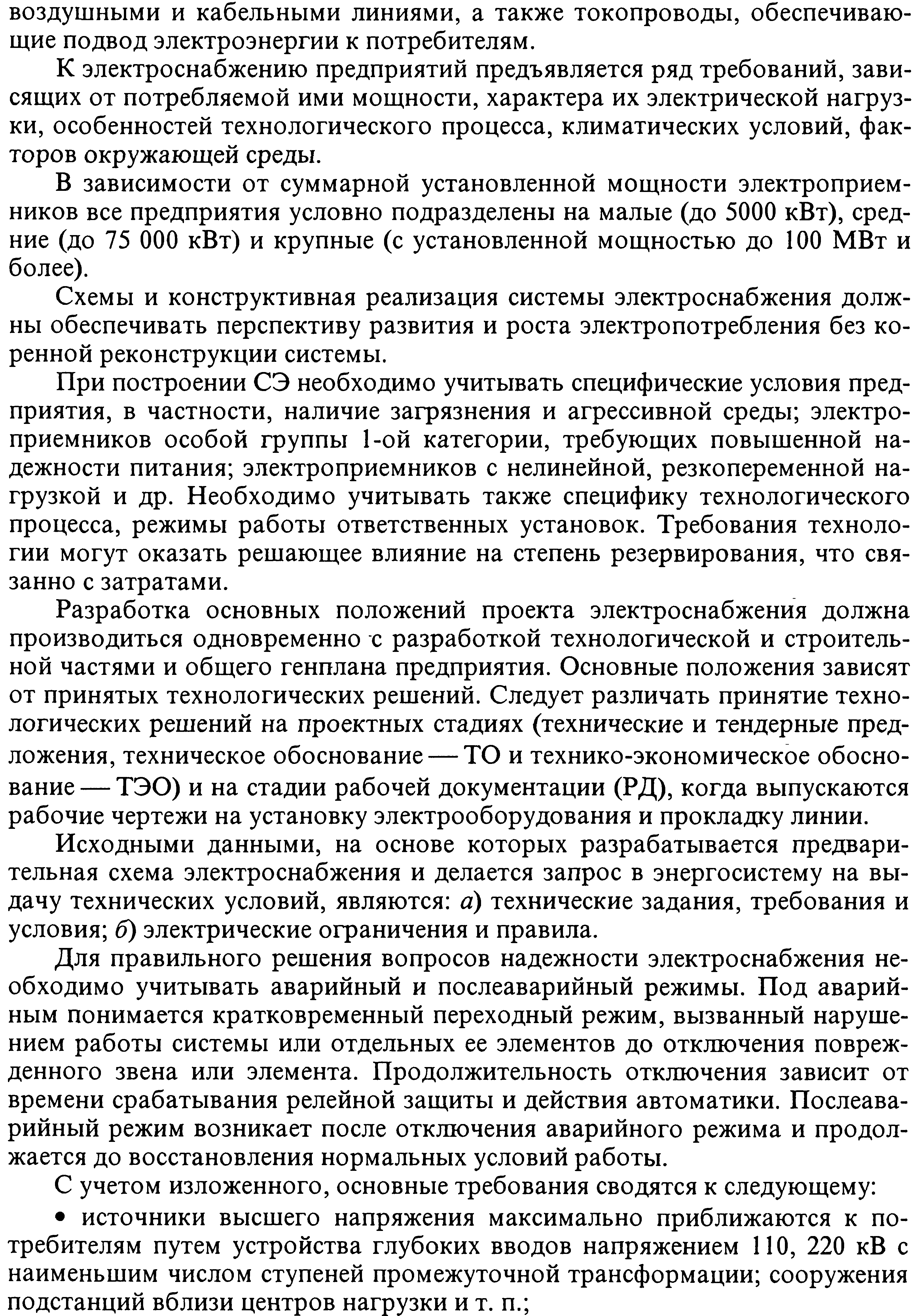

14. Перечислите основные требования к построению СЭС

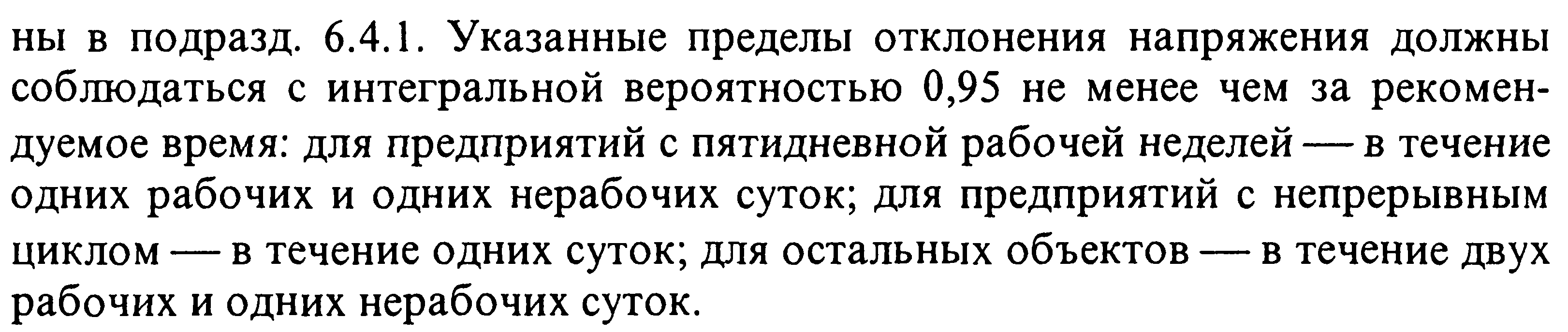

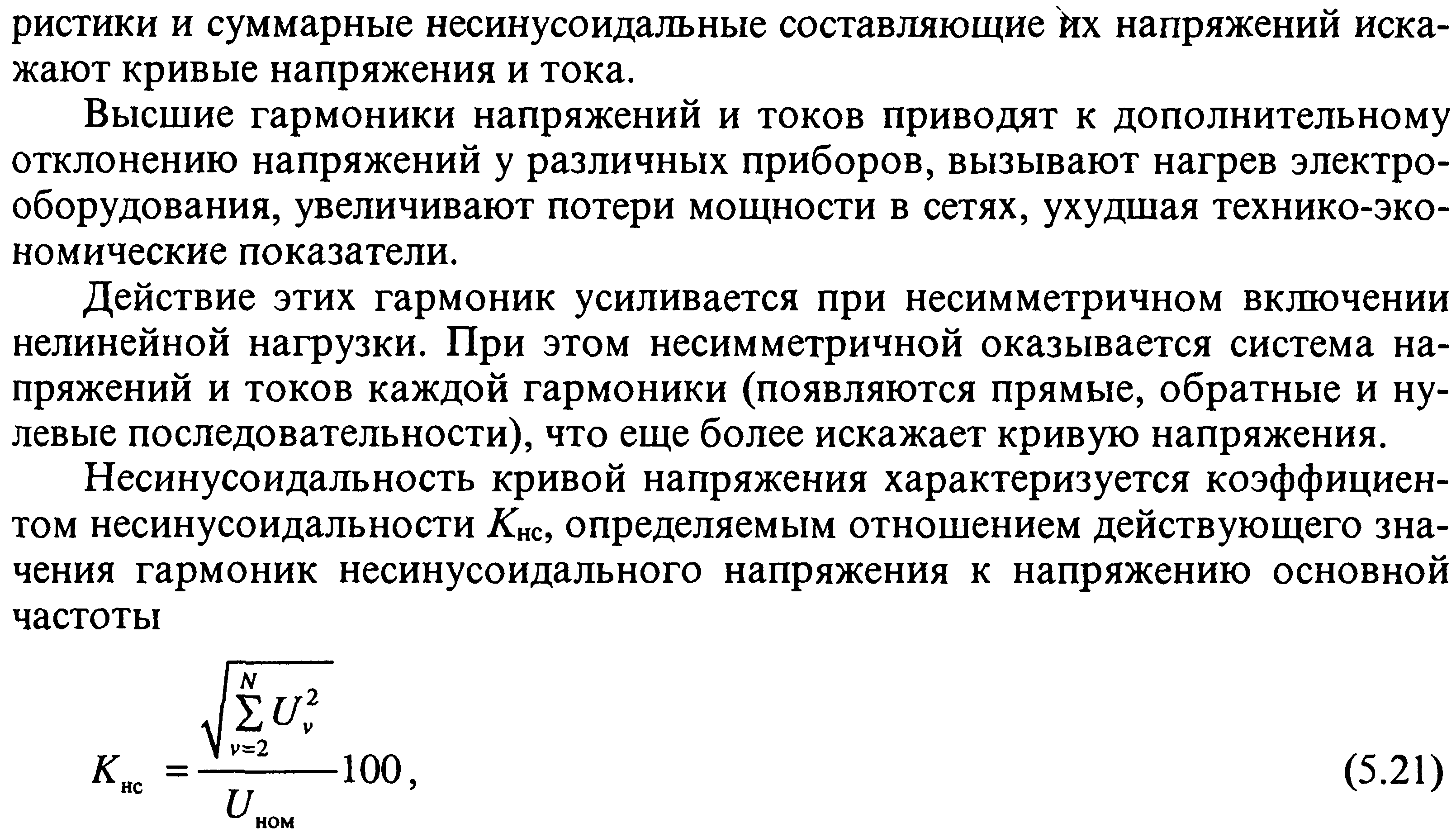

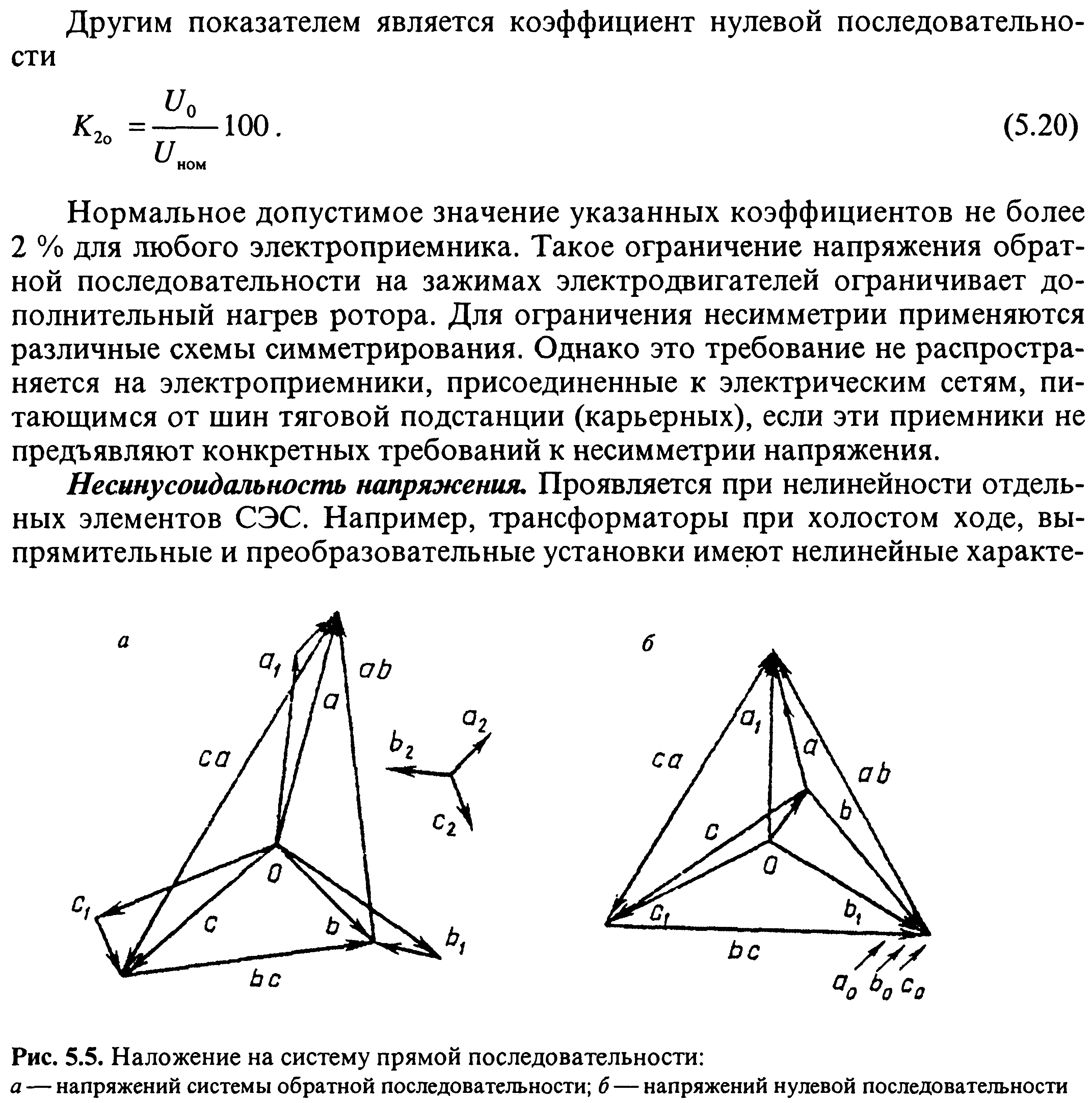

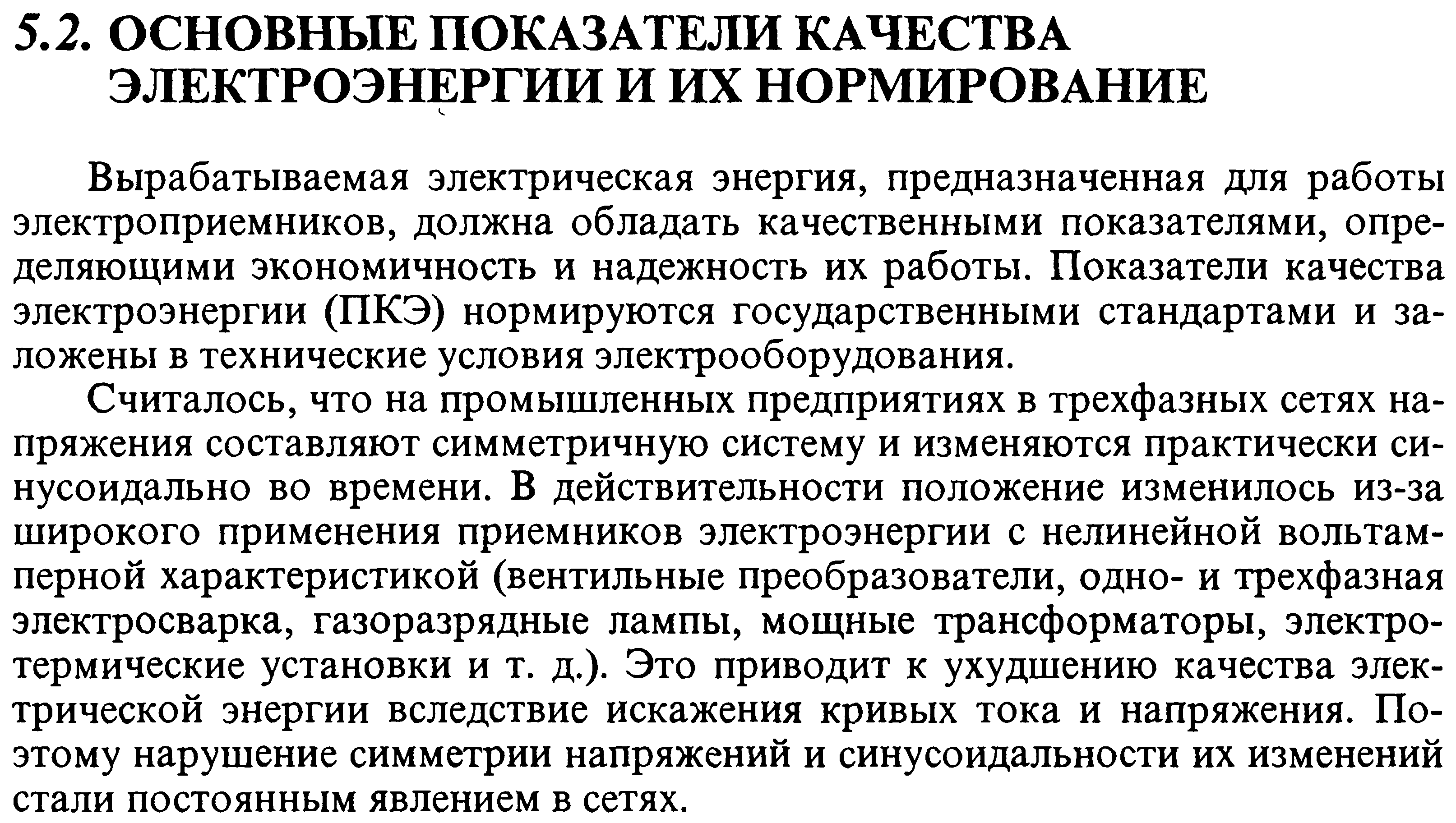

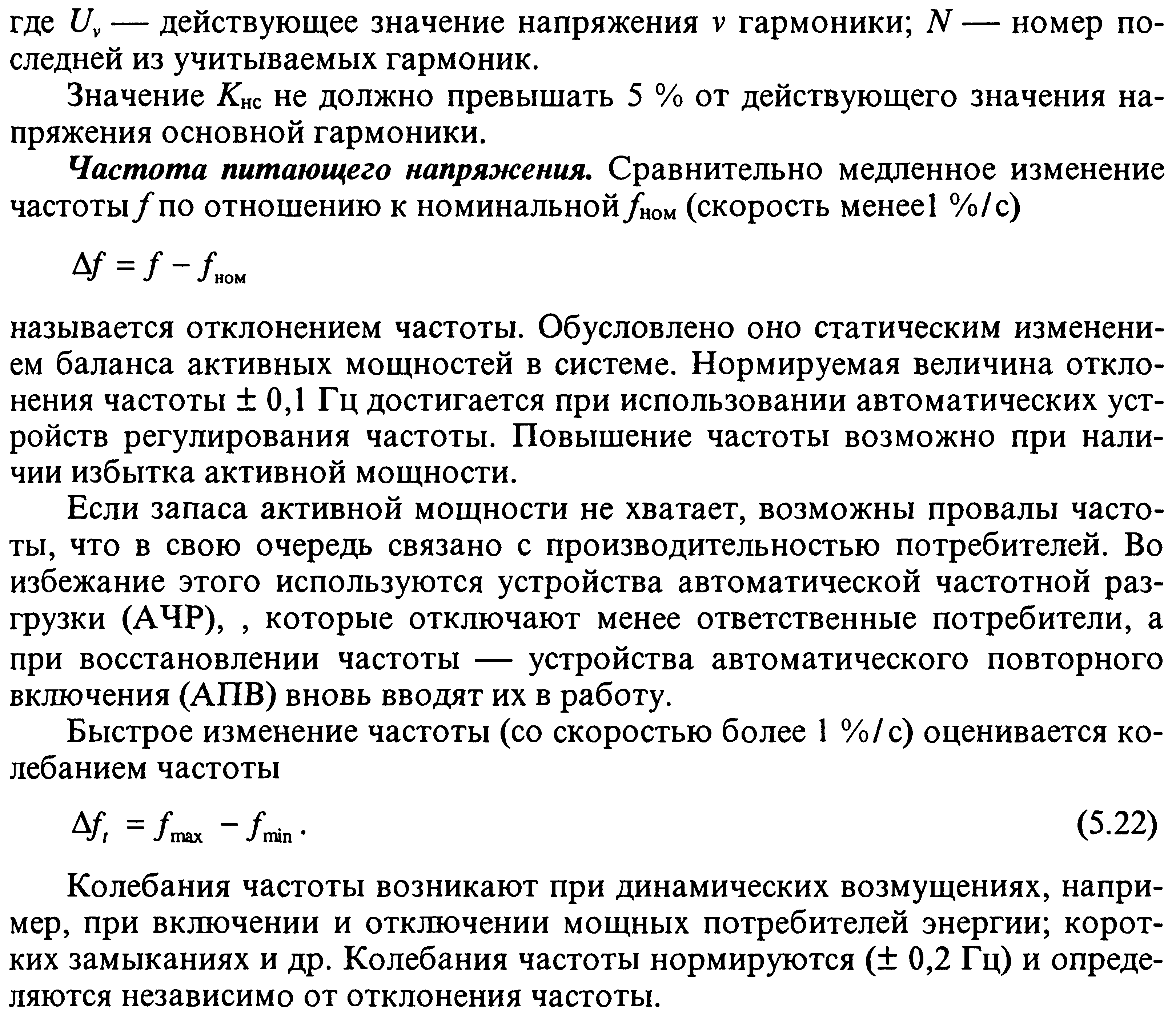

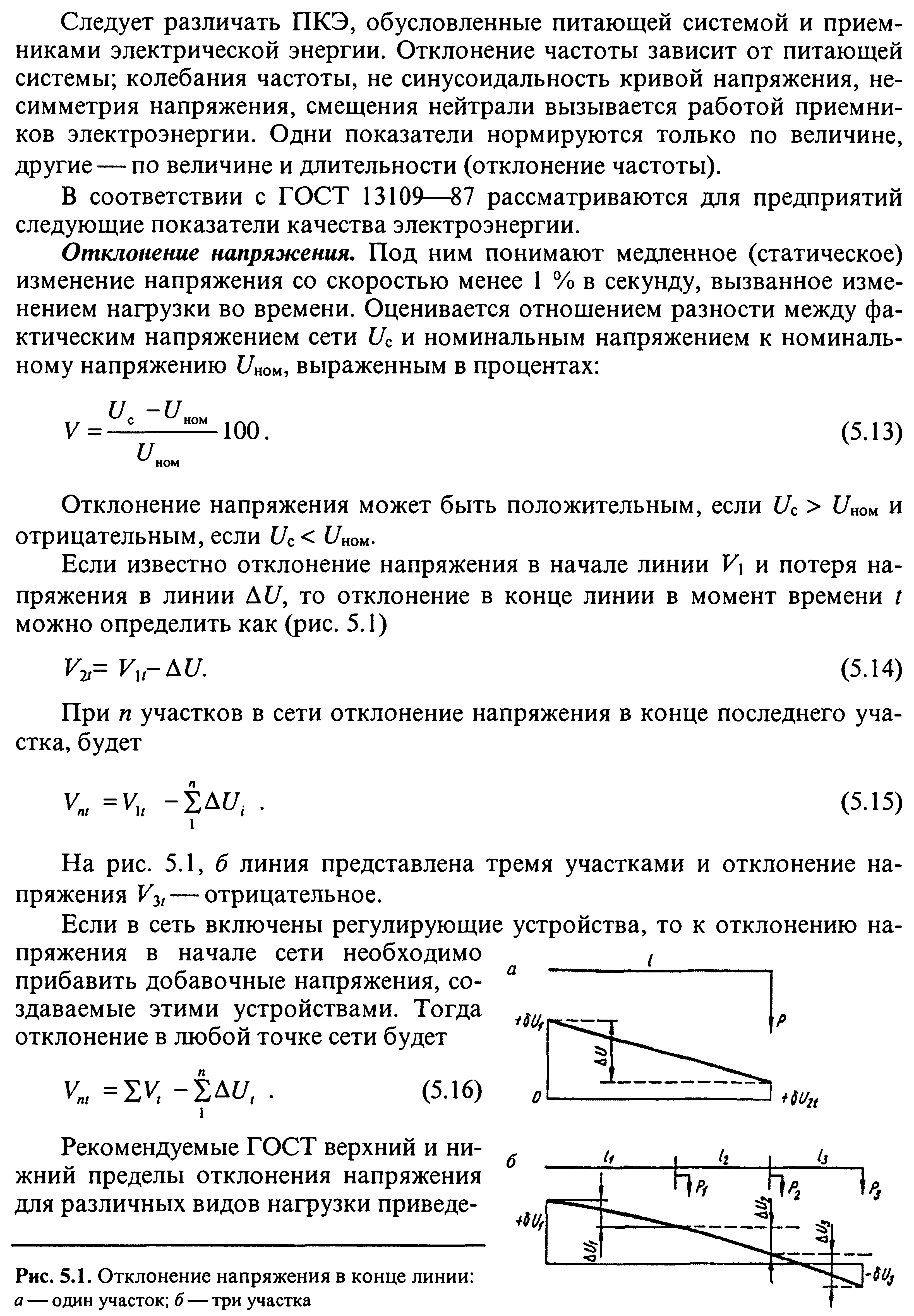

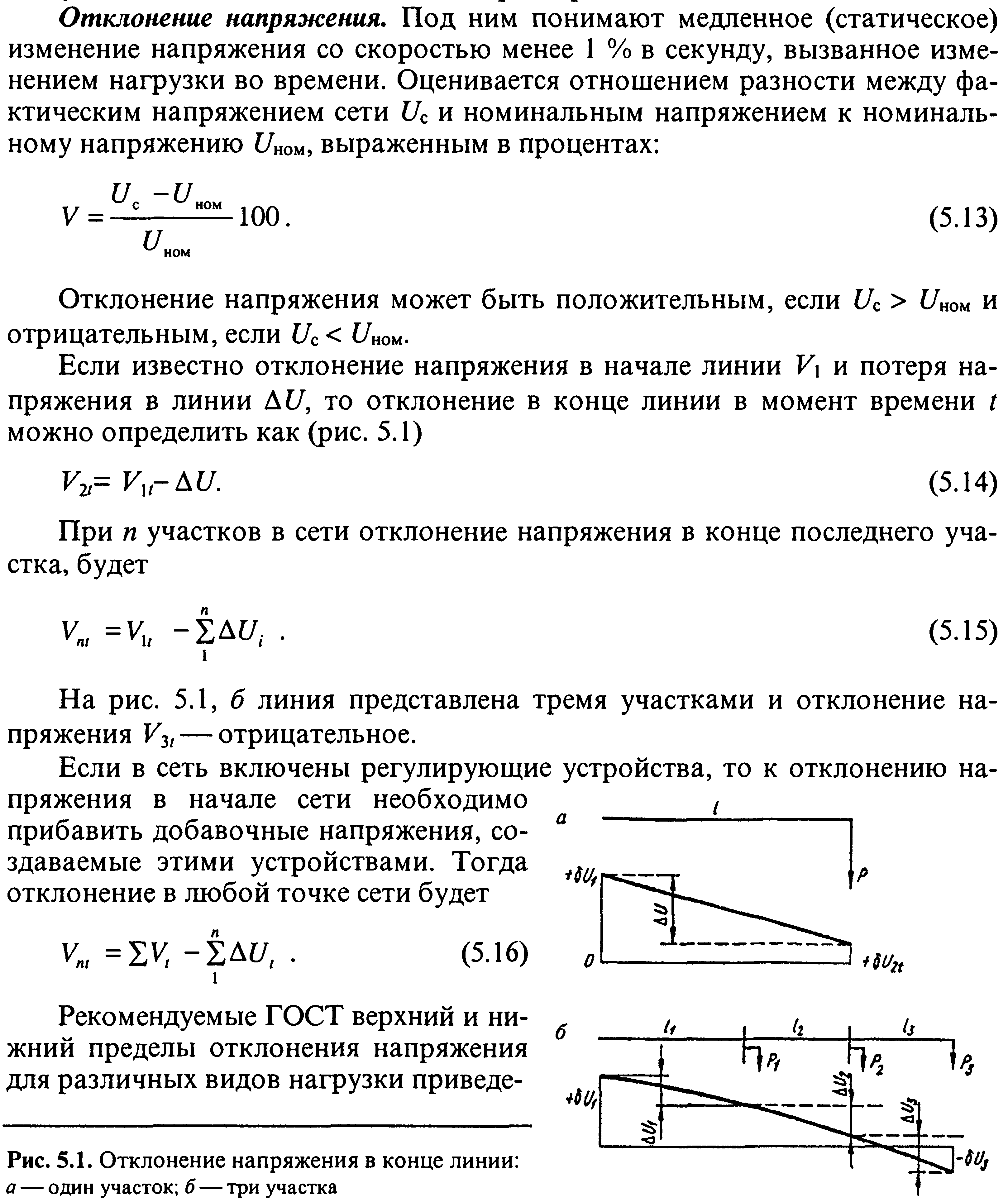

13. Охарактеризуйте основные показатели качества напряжения

13. Охарактеризуйте основные показатели качества напряжения (продолжение)

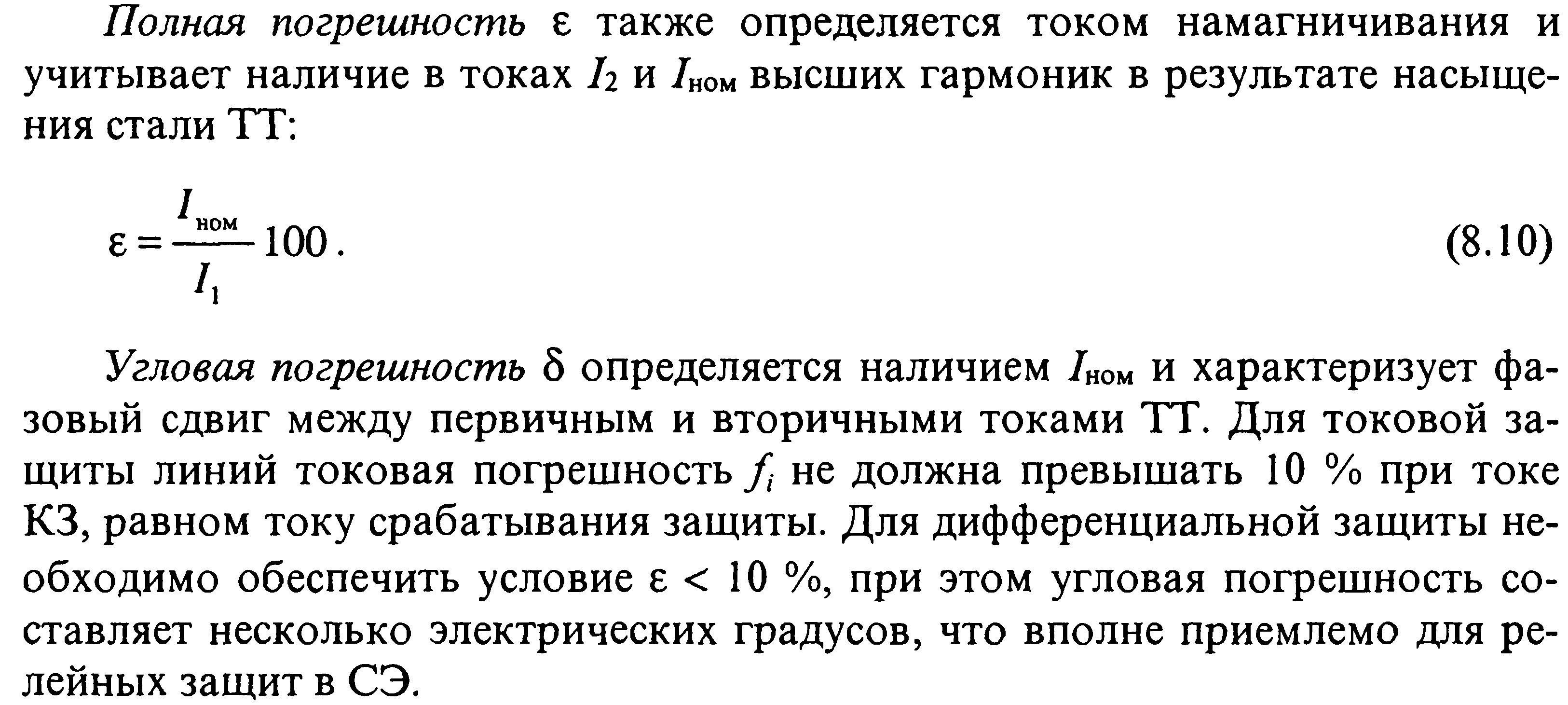

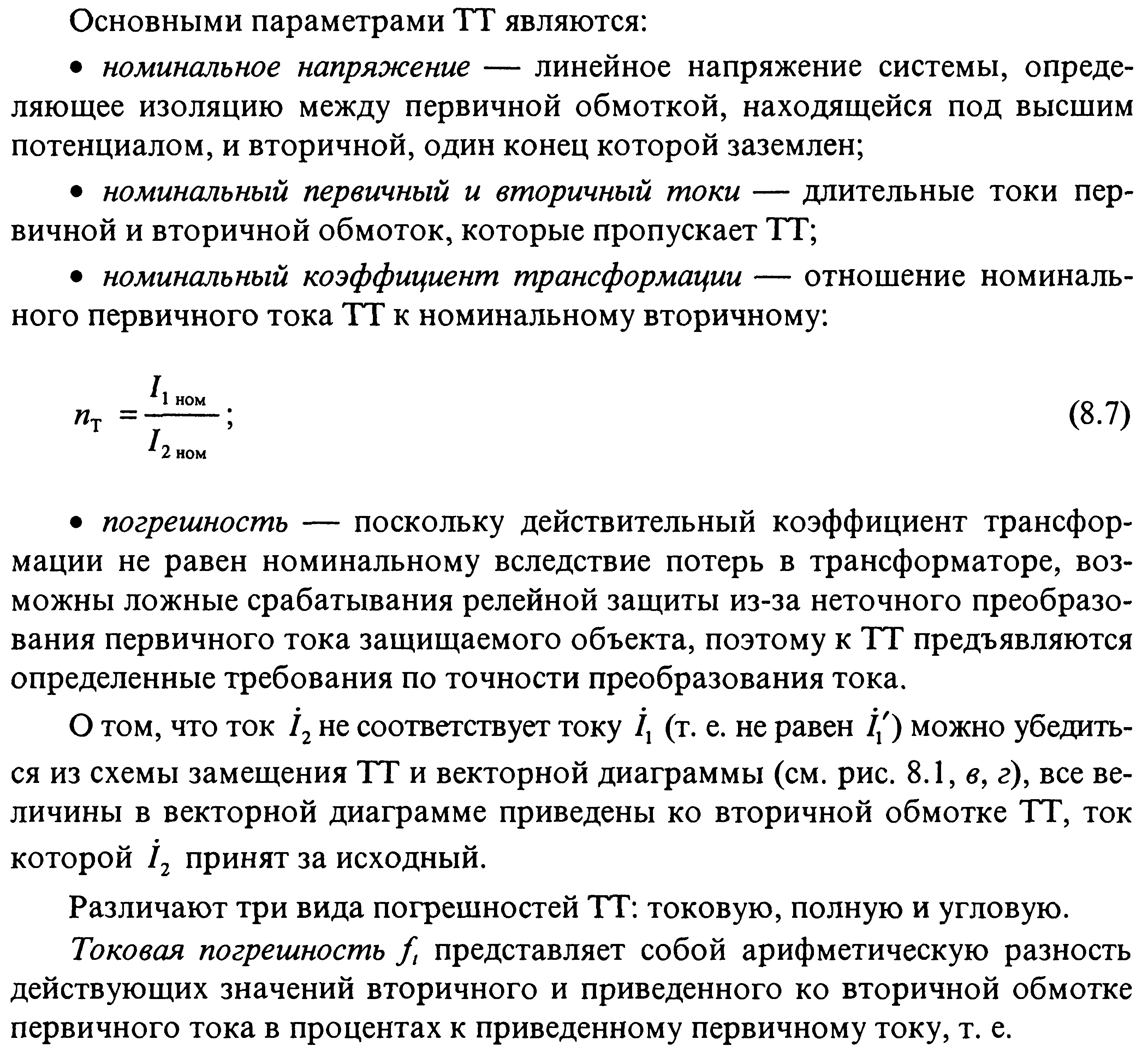

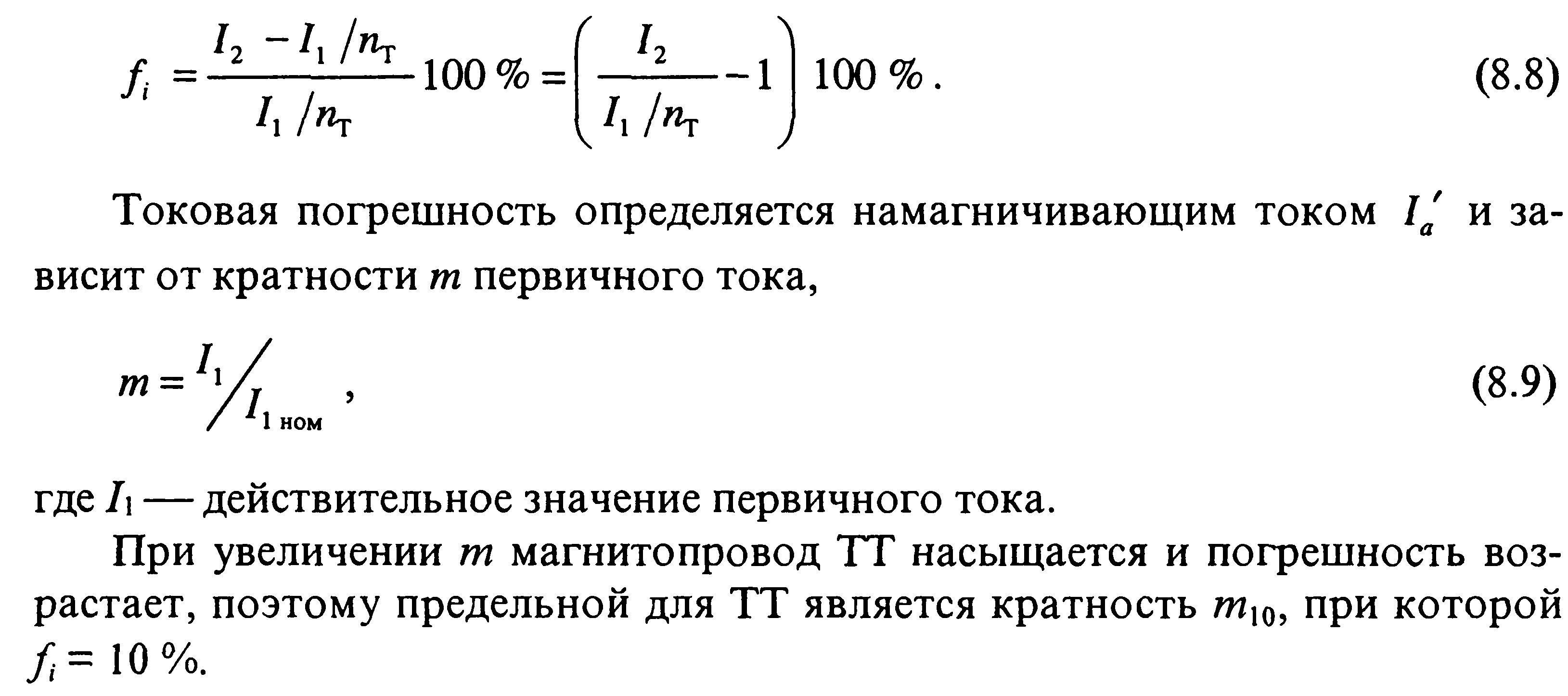

17. Какие виды погрешностей различают у ТТ

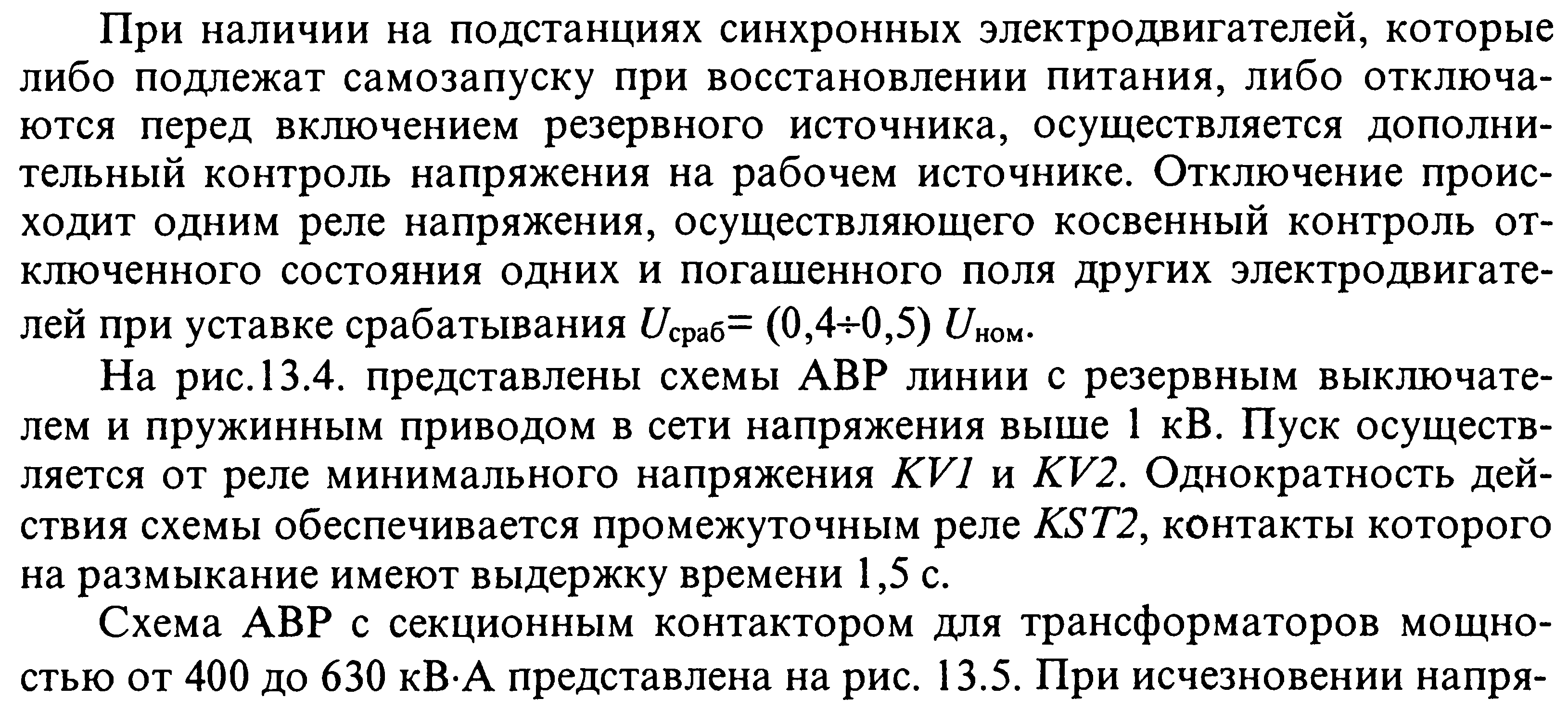

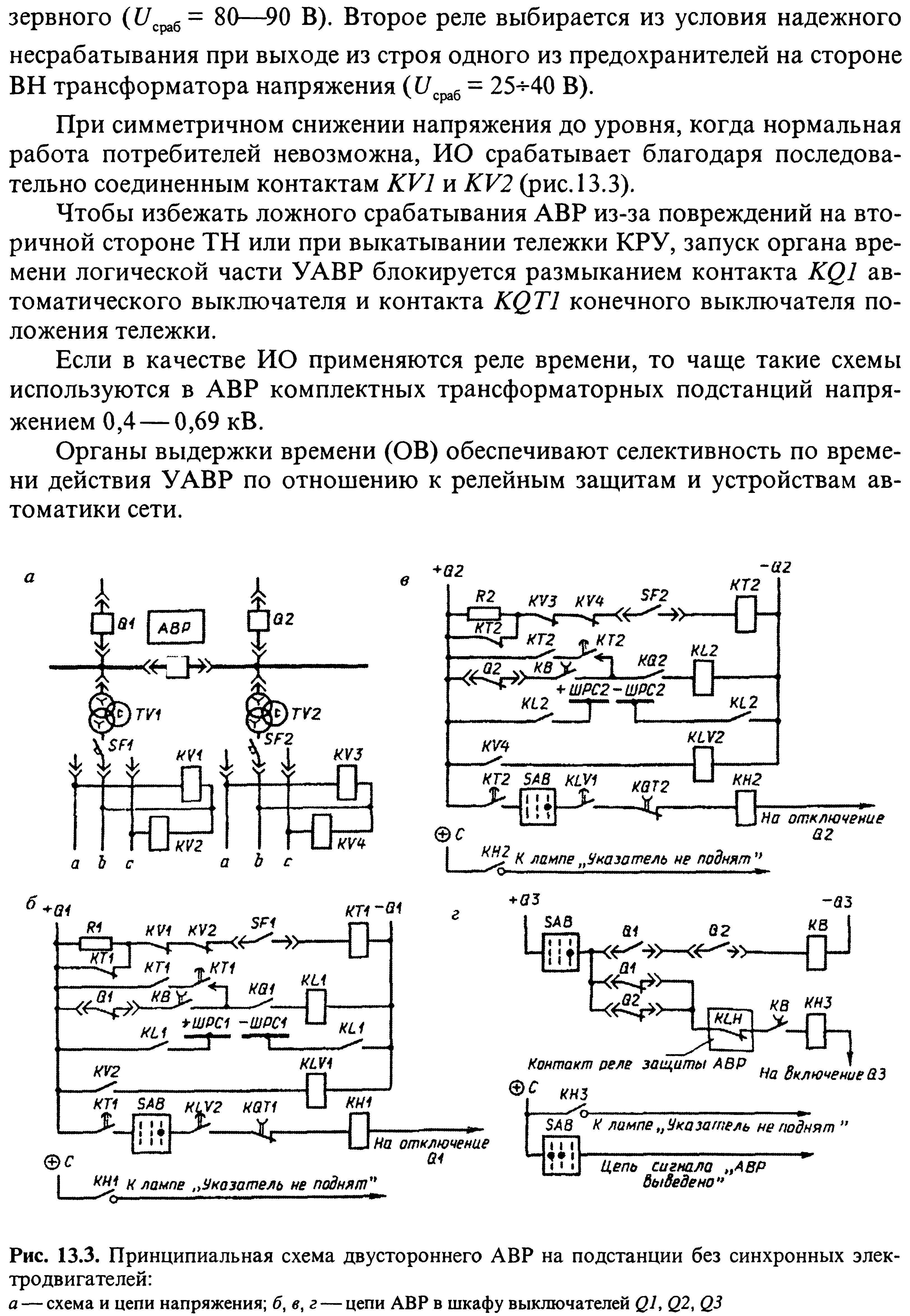

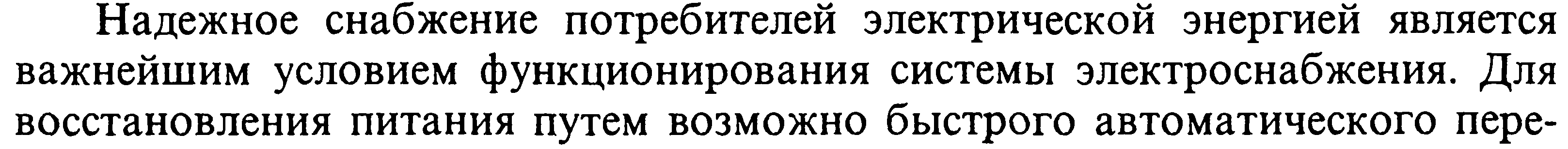

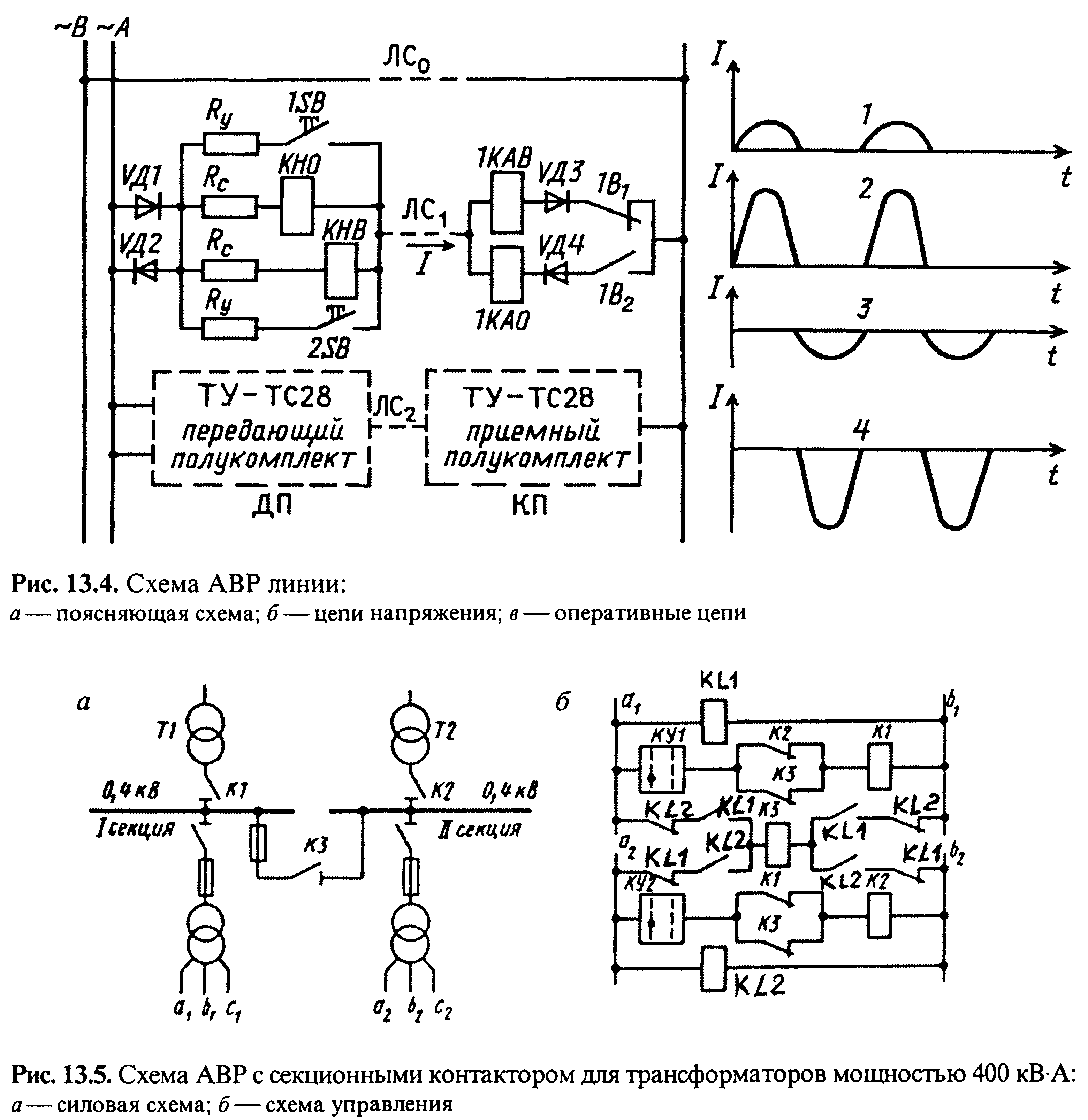

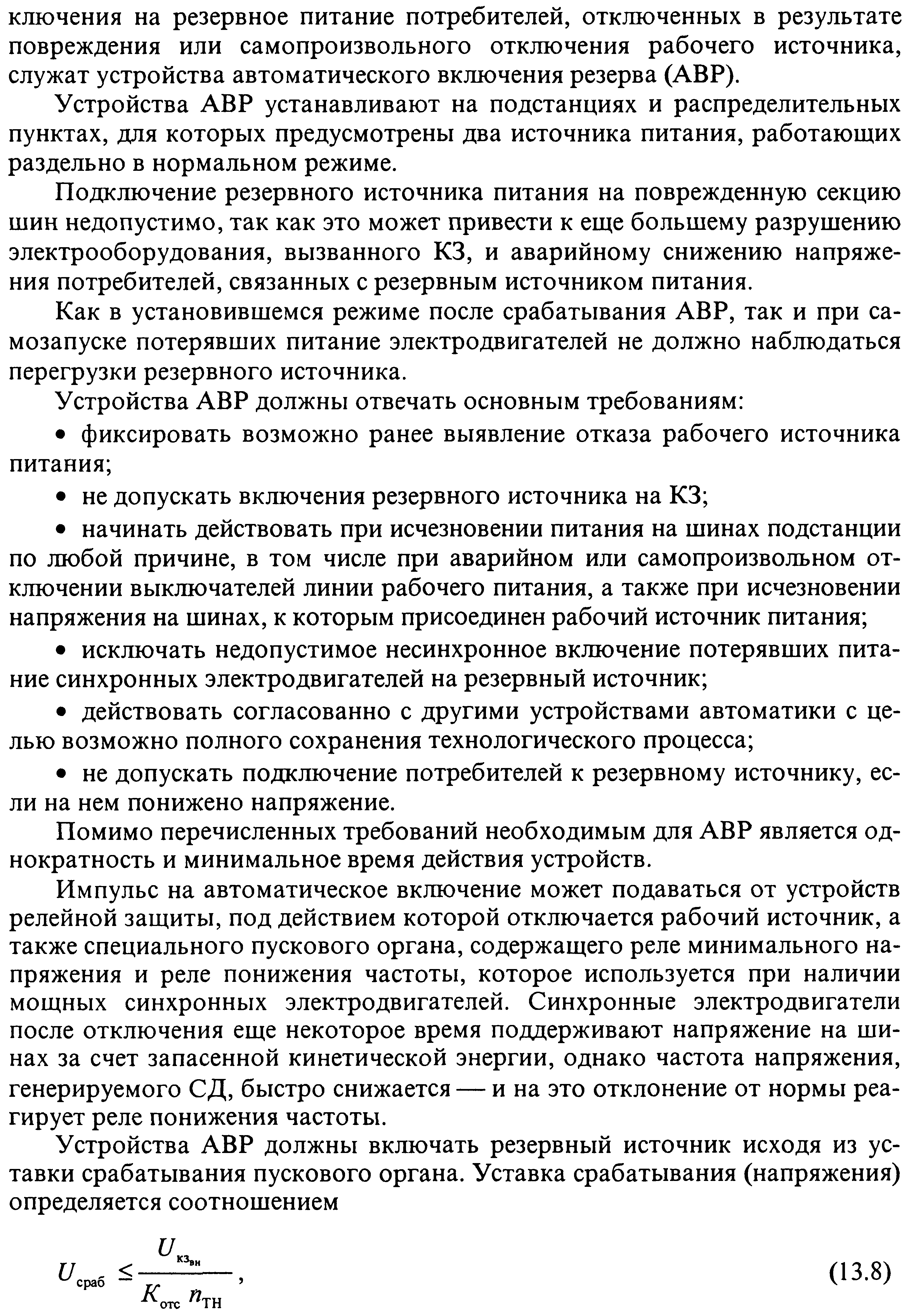

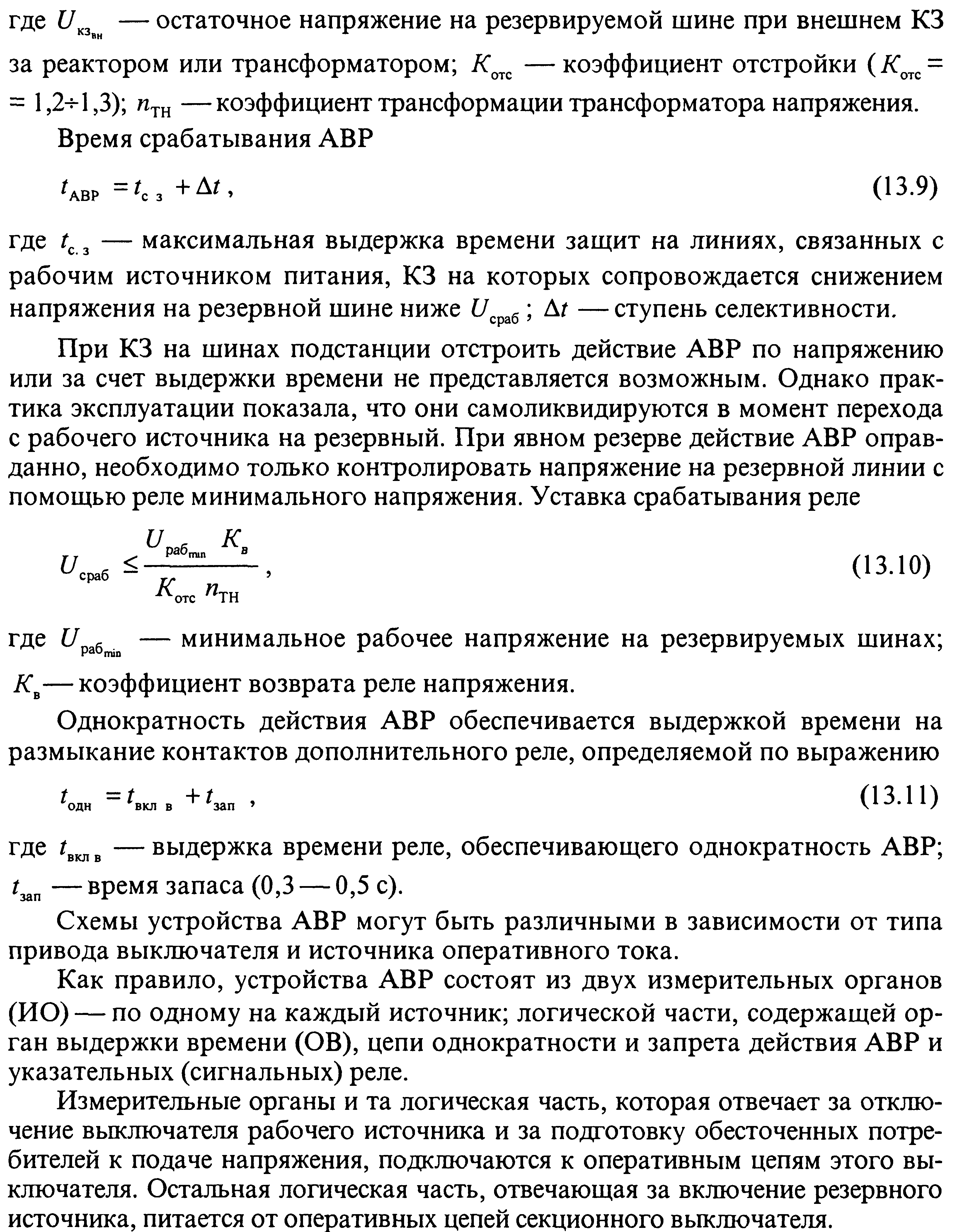

18. Назначение автоматического включения резерва

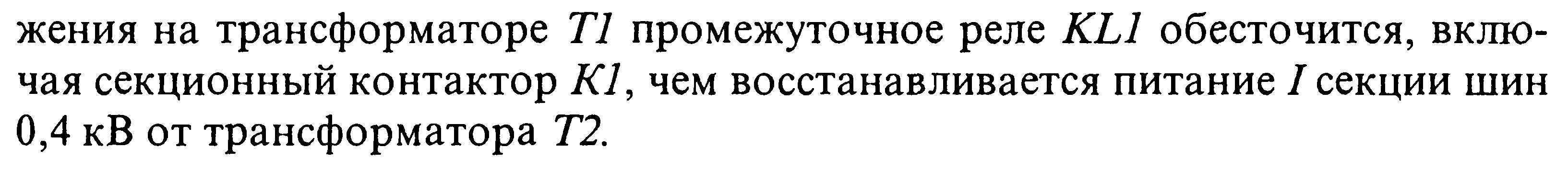

18. Назначение автоматического включения резерва (продолжение)

19. Шаговые напряжения. Характер проявления. Последствия

Шаговое напряжение — напряжение, обусловленное электрическим током, протекающим в земле или токопроводящем полу, и равное разности потенциалов между двумя точками поверхности земли (пола), находящимися на расстоянии одного шага человека. Шаговое напряжение зависит от длины шага, удельного сопротивления грунта и силы протекающего через него тока. Опасное шаговое напряжение может возникнуть, например, около упавшего на землю провода под напряжением или вблизи заземлителей электроустановок при аварийном коротком замыкании на землю (допустимые значения сопротивления заземлителей и удельное сопротивление грунта нормируются для того, чтобы избежать подобной ситуации).

При попадании под шаговое напряжение возникают непроизвольные судорожные сокращения мышц ног и, как следствие, падение человека на землю. Ток начинает проходить между новыми точками опоры — например, от рук к ногам, что чревато смертельным поражением. При подозрении на шаговое напряжение надо покинуть опасную зону минимальными шажками («гусиным шагом») или прыжками.

Особо опасно шаговое напряжение для крупного рогатого скота, так как расстояние между передними и задними ногами у этих животных очень велико и, соответственно, велико напряжение, под которое они попадают. Нередки случаи гибели скота от шагового напряжения.
