1.2 Архитектурные особенности

Микро-ЭВМ ..ВЕ52 позволяет управлять пятью (частично пересекающимися) адресными пространствами памяти, четыре из которых являются областями данных:

• RSEG - пространство регистров (48 байт);

• DSEG - пространство внутренней памяти данных (256 байт);

• BSEG - битовое пространство данных (256 бит);

• XSEG - пространство внешней памяти данных (до 64К байт);

• CSEG - пространство программного кода (до 64К байт).

Пространства RSEG и BSEG частично пересекаются, физически совмещаются с DSEG и образуют единую внутреннюю среду для хранения

данных. Пространство регистров представлено четырьмя банками регистров

по 8 РОН в каждом, а так же 16-разрядными программным счетчиком PC и регистром косвенного адреса DPTR, 8-разрядными аккумуляторами A и B, указателем стека SP и регистром PSW.

1.3 Организация внутренней памяти

Пространство DSEG включает в себя 256 ячеек памяти, часть из которых является одновременно элементами других пространств. Так, первые 32 байта ОЗУ занимают 4 банка РОНов. Служебные регистры, порты ввода/вывода, таймеры, аккумуляторы и др. так же совмещены с ячейками памяти и полями битового сегмента. Это дает возможность обращения к одному физическому объекту разными способами.

Память программ (CSEG) адресуется PC[15:0] и может составлять до 64К байт, причем младшие 4..8К могут располагаться непосредственно на кристалле микро-ЭВМ (РПЗУ или ПЗУ), а остальная память - внешнее ЗУ. С точки зрения программиста внешняя и внутренняя память программ представляют единое адресное пространство.

1.4 Описание внешних устройств микроЭвм

К “внешним” устройствам микроЭВМ К1816ВЕ52 относятся:

• 4 параллельных двунаправленных порта ввода/вывода P0..P3;

• буфер SBUF и регистр управления SCON последовательного канала;

• таймеры/счетчики T0, T1, их регистр управления TCON и регистр режимов TMOD;

• таймер/счетчик T2, его буферный регистр RCAP2 и регистр управления T2CON;

• регистры управления подсистемой прерываний: регистр приоритетов IP и регистр маски IE;

• регистр управления машиной PCON.

2. Описание микропроцессорной системы управления технологическим процессом

2.1 Описание технологического процесса

С истема включает в себя четыре питателя со своими транспортерами, которые поставляют компоненты смеси в приемный бункер, вес которого контролируется электромеханическими весами (рис. 2). Компоненты смеси последовательно поступают в приемный бункер по транспортерам, движение которых прекращается при достижении в бункере заданного веса компонентов. Когда все компоненты смеси в заданных количествах загружены в бункер, выдается команда на открывание люка бункера – процесс подготовки смеси завершен.

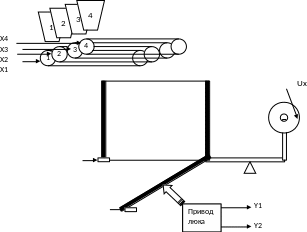

Рис. 2.1 - Схема устройства приготовления бетонной смеси

Многие рецепты содержат менее четырех компонент – в этом случае работают не все питатели. Изредка встречаются рецепты, включающие более четырех компонент, однако вес дополнительных компонент весьма мал по сравнению с основными. Соответствующие «навески» готовятся «вручную» на отдельных весах за пределами рассматриваемого процесса.

Контроль за процессом приготовления смеси осуществляется с помощью блока управления, реализованного на релейно-контактных элементах. Значения навесок задается перемычками на наборном поле. Напряжение с выхода поворотного трансформатора на оси весов (оно пропорционально весу бункера) сравнивается с заданным (перемычками) и при совпадении выдается сигнал на останов соответствующего транспортера.

Существующий блок не отвечает современным требованиям как по надежности, так и по реализуемым функциональным возможностям, например, он не может реализовать переключение транспортера на пониженную скорость движения при достижении 90% заданного веса, хотя привод транспортера предусматривает две скорости движения. Весьма неудобно задавать значения весов компонент смеси.
