Принципиальная схема

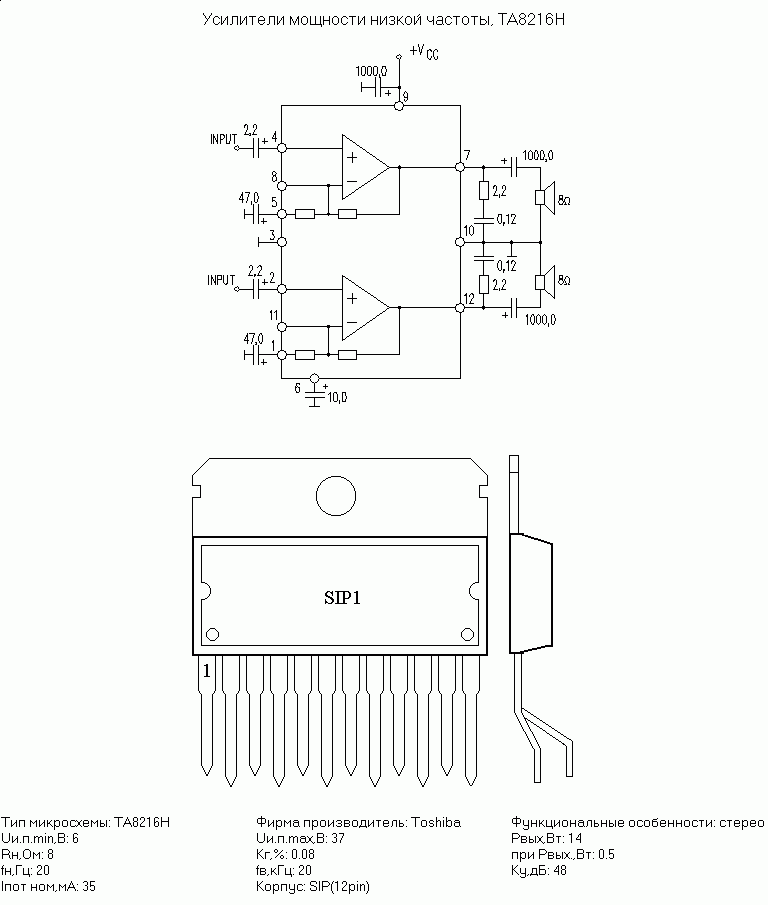

Для изготовления усилителя была выбрана принципиальная схема, представленная на рисунке 2.7. Данная схема позволяет изготовить качественный усилитель, используя малое количество деталей.
Рисунок 2.7 – Схема электрическая принципиальная
Микросхема TA8216H, по сути, и есть сам усилитель на ножках микросхемы номер 4 и 2 стоят конденсаторы (2.2мкф), которые выполняют роль фильтра для улучшения входного звукового сигнала, также на ножках 5 и 1 есть конденсаторы (47мкф). Служат также в качестве фильтра для уменьшения внешних помех (различного шума) при входе, далее ножка номер 3 должна быть электрически соединена с землей для подпитки операционного усилителя. Далее ножка номер 6 содержит конденсатор емкостью (10мкф) для снижения помех создаваемых блоком питания, так как минус от питания приходит на массу всей схемы, могут образовываться различные помехи в работе усилителя (посторонние шумы, скрипы, гудение). Далее выход у данного усилителя приходит на ножки номер 7, 10, 12, где 7 и 10 ножка это первый выходной канал, а 12 и 10 ножка это второй выходной канал, 10 ножка является центром. На выходе также используются более отлаженные фильтры с более высокой емкостью конденсаторов (1000 мкф) для достижения более качественного звучания в динамиках.
Ножка номер 9 является входом для питания микросхемы, принимает на себя плюс, пропускаемый через стабилизирующий фильтр, роль которого играет конденсатор на 1000мкф.
Ниже приведены фото усилителя. Он собран на плате из фольгированного текстолита навесным монтажом, внесены некоторые коррективы в схему: добавлен резистор на 100Ком в качестве драйвера подпитки светодиода, который служит для индикации исправности входного питания, так же конденсаторы (2.2) были заменены на (4.7мкф), поскольку при первой попытке включения был низкочастотный посторонний шум.
Далее вход выполнен в стандартном режиме 3,5 мм.
2.4 Сборка изделия
Усилитель, рассмотренный в данной курсовой работе, собран методом навесного монтажа. В нашем случае данный вид монтажа является оптимальным, так как конструкция усилителя является довольно простой. Таким образом, изготовление печатной платы является трудоемким и невыгодным процессом.

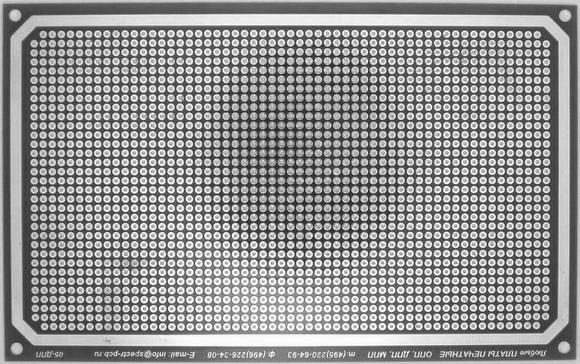

При сборке усилителя была использована макетная плата размером 80x40 мм (рисунок 2.8).
Рисунок 2.8 – Макетная плата
Макетная плата представляет собой универсальную печатную плату для сборки и моделирования прототипов электронных устройств. Макетные платы подразделяются на два типа: для монтажа посредством пайки и без таковой.
При создании электронных устройств, макетная плата позволяет избежать ряда проблем:
плату необходимо конструировать и изготавливать, а при ошибке в схеме, возможно, переделывать;
для создания единственного экземпляра макетного устройства часто печатную плату делать невыгодно;
если схемы на аналоговых элементах и микросхемах низкой степени интеграции можно было делать навесным монтажом, то микропроцессорные устройства выполнять таким образом сложно.
Есть несколько различных типов макетных плат:
Универсальные – имеют исключительно металлизированные отверстия, которые разработчик должен соединять перемычками.
Для цифровых устройств – намечены возможные места для микросхем, по всей плате проведены шины питания.
Специализированные – для устройств на микросхеме конкретной модели. На таких платах есть как заранее разведённые стандартные цепи, так и матрица отверстий и дорожек для нестандартных цепей. Например, для микроконтроллерных устройств стандартными цепями будут посадочное место для микросхемы, питание, «земля», кварцевый резонатор и линии внутрисхемного программирования.
