1.5.1 Подбор поперечной арматуры
Проверяем условие Qmax < Qmin Qmax = 6,27кН
Определяем несущую способность сечения ребра на поперечную силу.
Qbmin= <φ b3 *Rbt*Yb2 * b*h0*0,1 = 0,6 *1,2* 0,9* 7,5* 12,5* 0,1= 6,1 кН
6,27кН >6,1 кН
Следовательно, требуется расчет поперечной арматуры .
По конструктивным соображениям для сварки каркаса ставим поперечные стержни Ø 6 А240С через 150мм
Количество каркасов п-1
Площадь поперечного сечения одного стержня Asw=0 ,283 см2
Определяем интенсивность поперечной силы воспринимаемой поперечной арматурой
кН/см
Максимально допустимая интенсивность
кН/см
Проверяем
условие
>
0,ЗЗкН/см>0,25кН/см
Момент, воспринимаемый бетоном
кН*см
Проекция наклонного сечения
>2
,
значит принимаем
=2
=2*12,5=25 см
Проверяем условие
Q<
+
-
=6,1+ 25-0,33 = 14,35 кН
6,55 кН < 14,35 кН
Условие удовлетворяется, прочность обеспечена
1.6 Расчет продольного ребра
Плиту рассматриваем как свободно лежащую на 2х опорах балку П - образного поперечного сечения, которое приводится к тавровому сечению с полкой в сжатой зоне.

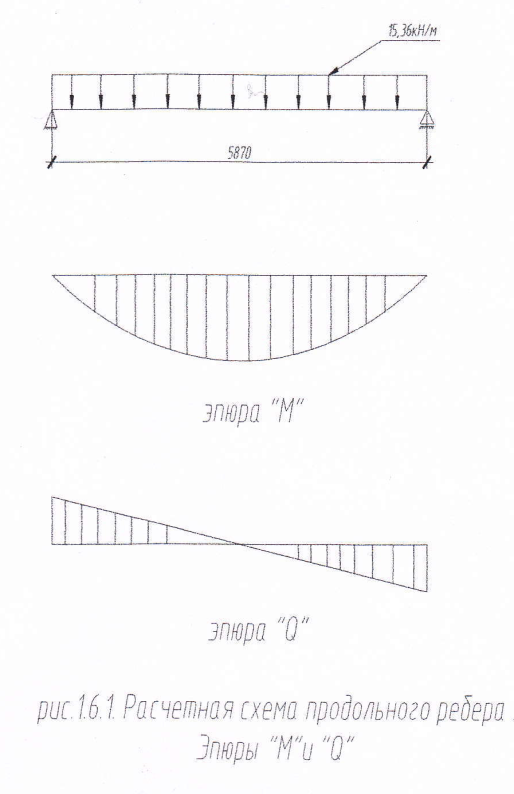

Рисунок 1.6.2- Расчетное сечение продольного ребра
Находим расчетный пролет плиты, принимая ширину опоры 10 см.
Максимальный изгибающий момент
где g + р = 3,422+ 1,508 = 4,93кН/м2
В - номинальная ширина плиты 3 м (в осях)
Поперечная сила
=
кН
Согласно СниП, вводимая в расчет ширина свеса полки в каждую сторону от ребра не должна превышать половины расстояния в свету между соседними ребрами и 1/6 пролета рассчитываемого элемента. При 10 = 587 см и В = 300 см расчетная ширина полки в сжатой зоне.
с = 295 см
Принимаем
212 см
Рабочая высота ребра
ho = h - а =30 - 3,5 = 26,5 см
Для установления расчетного случая таврового сечения проверяем условие, считая х = h'f
М
< Rb
*
yb2
*
*
(h0
-
0,5
)0,1
М = 63,70 <17* 0,9 * 2,5 * 212 (26,5 - 0,5 * 2,5) 0,1
63,70 кН/см < 26861кН/см
Условие соблюдается, следовательно нейтральная ось проходит в пределах полки, т.е. х < h'f
Вычисляем коэффициент Ао как для элемента прямоугольного сечения шириной
η=0,990 ξ=0,02
Определяем
площадь рабочей арматуры
Принимаем 2 Ø14А800С с Asp - 3,08см2
Арматуру располагаем по одному стержню в каждом ребре.
Процент армирования
1.6.1 Расчет продольного ребра на поперечную силу
Проверяем условие
<
=
43,40 кН на ребро 43,40:2= 21,7кН
Поперечная сила, воспринимаемая бетоном ребра при работе его на растяжение для обеспечения прочности по наклонной трещине.
=
=
0,6
* 1,2 * 0,9* 8 * 26,5 * 0,1 = 13,7 кН
13,7 кН < = 21,7кН
а с учетом влияния сжатой полки
=0,6*1,108*1,2*0,9*8*26,5*0,1=
15,22 кН
где
=
0,75
=
0,75
Следовательно, требуется поперечная арматура.
Проводим проверку наклонного сечения при наличии поперечной арматуры.
Вычисляем проекцию наклонного сечения на продольную ось С.
Влияние свеса сжатой полки определяется коэффициентом = 0,066
Поскольку в расчетном наклонном сечении Qb = Qsw = Q/2 а
Вв
=
(l
+
<φf
)*
Rbt
*
γb2*b*h02*
0,1
= 2 * 1,108*1,2 *0,9*8*26,52*0,1=
= 1344,54 кН/см
то значение С будет:
с
=
119,81см > 2 ho=
2
* 26,5 = 53 см
Принимаем с = 2 h0= 53 см
Тогда
Qb
=
= 24,5 > 21,7 кН
Следовательно, поперечная арматура по расчету не требуется, но постановка её необходима по конструктивным требованиям.
Принимаем стержни Ø 4 мм класса Вр-I с Asw = 0,126 см2 , расстояние
между
ними должно быть не более S
=
=
=
15 см
