2.5 Управление инвертором

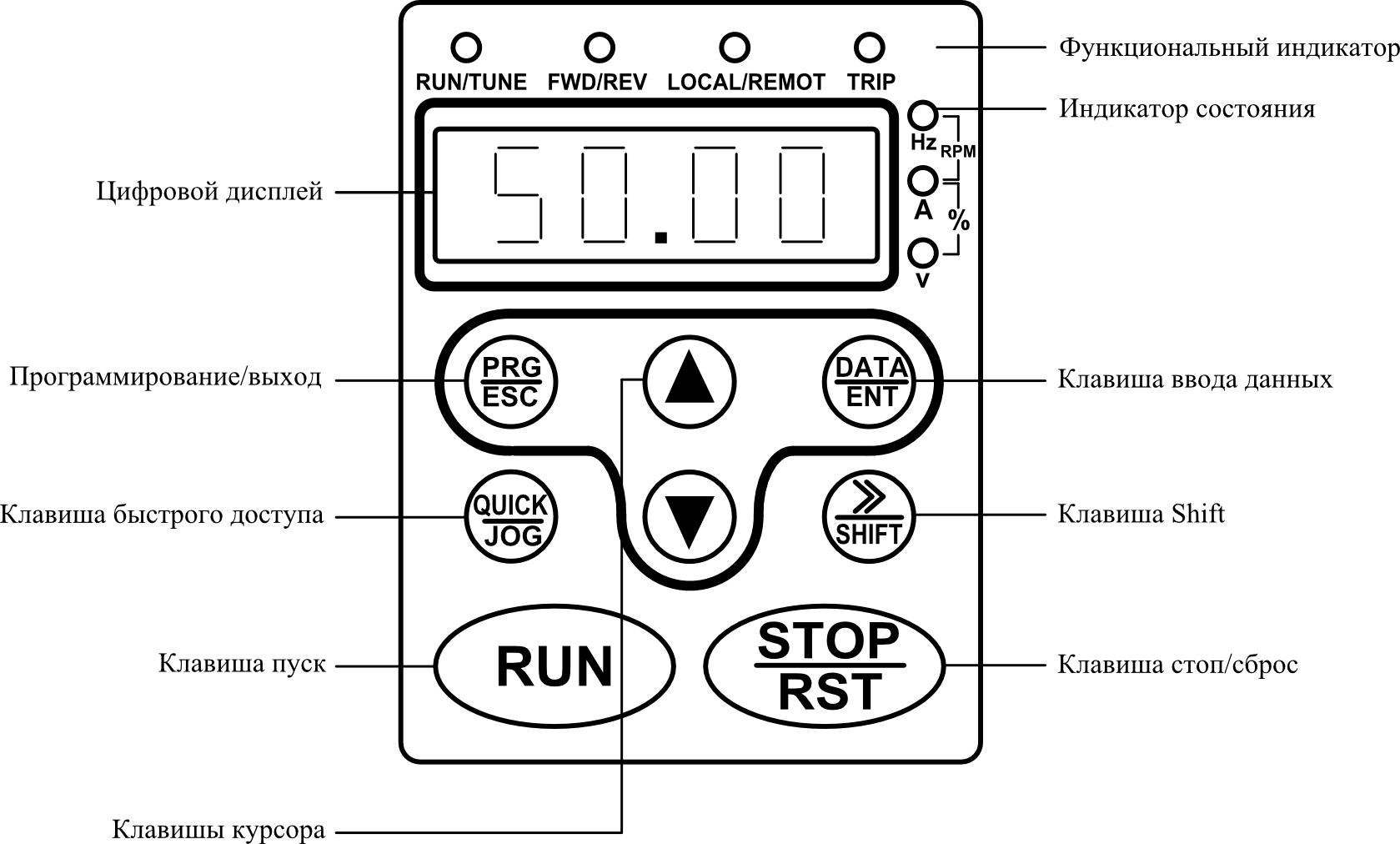

Рисунок 3 – Внешний вид панели управления преобразователя
CHE100-0R7G-4
Таблица 1 – Интерфейс преобразователя CHE100-0R7G-4
Клавиша |
Название |
Описание |
|
|
Клавиши программирования |
Вход и выход в меню первого уровня |
|
|
Клавиша ввода |
Введение и подтверждение данных |
|
|
Клавиша вверх |
Увеличение значения данных или движение вверх по функциональным кодам |
|
|
Клавиша вниз |
Уменьшение значения данных или движение вниз по функциональным кодам |
|
|
Комбинация клавиш |
Циклически отображает параметры перемещением влево по дисплею. Работает при включенном инверторе. Для этого нажать и удерживать клавишу DATA/ENT а затем нажать клавишу QUICK/JOG |
|
|
Клавиша перемещения |
В меню изменения параметров нажмите данную клавишу для выбора параметра, который Вы хотите изменить. При простом нажатии циклически отображает параметры движение вправо |
|
|
Клавиша пуск |
Запуск инвертора с панели управления |
|
|
Клавиша стоп/сброс |
Остановка инвертора или сброс инвертора после ошибки |
|
|
Клавиша быстрого доступа |
Назначается в функциональном коде Р7.04 |
|
Индикатор |
Описание |
||
RUN/TUNE |
Выключен: инвертор не управляет двигателем Мигает: авто настройка параметров Включен: инвертор управляет двигателем |
||
FWD/REV |
Выключен: прямое вращение двигателя Включен: реверсное вращение двигателя |
||
LOCAL/REMOT |
Выключен: управление с панели управления Мигает: управление с терминала Включен: управление по протоколу связи |
||
TRIP |
Выключен: ошибок нет Мигает: сработала защита от перегрузки |
||
3 Задание на выполнение лабораторной работы
1. Ознакомиться с конструкцией преобразователя. Ознакомиться с электрооборудованием стенда. Изучить схему установки.
2. Выполнить описание работы силовой части преобразователя согласно схеме, представленной на рисунке 2, на уровне временных диаграмм напряжения и тока её элементов.
3. Записать паспортные данные электрических машин, преобразователя и измерительных приборов в таблицу 2.
Таблица 2 – Данные измерительных приборов
№ |
Обозначение на схеме |
Система прибора |
Класс точности |
Предел измерения |
Цена деления |
1 |
|
|
|
|
|
2 |
|
|
|
|
|
3 |
|
|
|
|
|
4 |
|
|
|
|
|
5 |
|
|
|
|
|
6 |
|
|
|
|
|
4 Собрать схему представленную на рисунке 1.
5 Исследовать временные диаграммы преобразователя при активной нагрузке.
6 Исследовать временные диаграммы преобразователя при активно-индуктивной нагрузке.
7 Исследовать временные диаграммы преобразователя при двигательной нагрузке.
