2.3 Выбор средств обеспечения избирательности приемника

Полосу пропускания преселектора принимаем равной шумовой полосе линейного тракта приемника, т.е. равной .

Преселектор обеспечивает избирательность только по зеркальному каналу. Избирательность по соседнему каналу в преселекторе не учитываем, она полностью определяться только в УПЧ. Входная цепь и УРЧ осуществляет основную избирательность по зеркальному каналу образованным гетеродином, их расчет будем производить исходя из заданной избирательности при полосе задерживания . Промежуточную частоту приемника выбираем согласно условию .

Для Расчета воспользуемся формулой (2.24):

, (2.24)

Для 3-го типа преселектора.

Рисунок 2.2 

Примем (задали в части 2.1), тогда:

Тогда по формуле (2.24):

При данных промежуточной частоты ослабление зеркального канала из рисунка 2.2 равно . Т.е. выбранная промежуточная частота может обеспечить избирательность по зеркальному каналу.

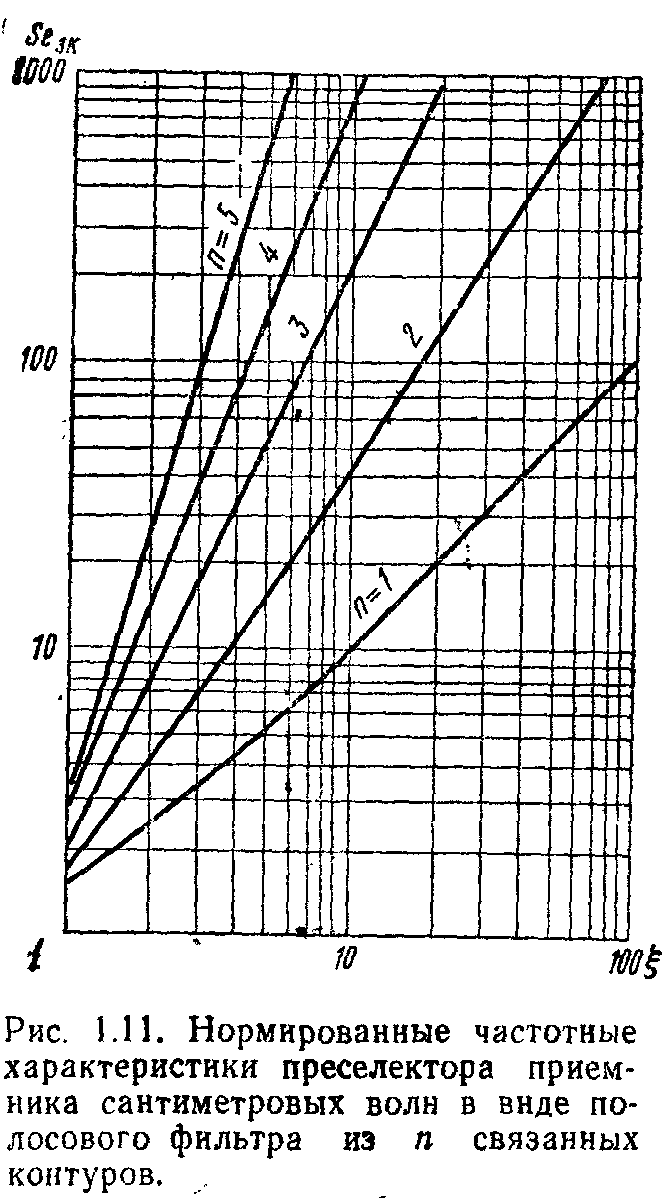

Рисунок 2.2  Нормированные частотные характеристики преселектора приемника сантиметровых волн в виде полосового фильтра из n связных контуров

Так как преселектор не обеспечивает избирательности по соседнему каналу можно принять, что . Вся избирательность по соседнему каналу обеспечивается в УПЧ.

Для подавления с.к. , можно взять схему УПЧ с использованием ФСС.

3 Основной расчет приемника

3.1 Входная цепь

Входная цепь соединяет антенну с первым каскадом приемника (с усилителем радиочастоты). Для диапазона УКВ радиовещательных приемников можно использовать не перестраиваемые ВЦ с полосой пропускания, равной диапазону частот вещания на УКВ.

Полосу пропускания входной цепи примем равной:

МГц

где - максимальная частота принимаемого диапазона частот;

- минимальная частота принимаемого диапазона частот.

Частота настройки контура входного цепи:

МГц

где - максимальная частота принимаемого диапазона частот;

- минимальная частота принимаемого диапазона частот.

Эквивалентное затухание в контуре равно:

где - частота входной цепи.

Вычисляем коэффициенты включения фидера и входа УРЧ для согласования при заданном контура входной цепи:

,

,

где Ом – волновое сопротивление фидера;

- затухание ненагруженного контура входной цепи;

- полная емкость схемы входной цепи.

Примем пФ.

Рассчитаем емкость контура:

,

где пФ – собственная емкость катушки;

пФ – монтажная емкость;

пФ – входная емкость транзистора 2П302А.

пФ

В качестве емкости контура используем подстроечный конденсатор.

Рассчитаем индуктивность контура:

мкГн

Для получения заданного затухания необходимо шунтировать контур:

кОм

где L – индуктивность контура;

d_э – затухание в контуре;

d - затухание ненагруженного контура входной цепи.

Данное сопротивление и будем считать входным для каскада УРЧ.

Определим индуктивность катушки связи с антенной:

мкГн

где W_ф – волновое сопротивление фидера .

Вычисляем минимальный коэффициент связи, при котором обеспечивается согласование:

Рассчитаем коэффициент передачи входной цепи:

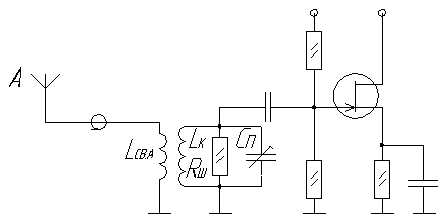

Схема входной цепи дана на рисунке 3.1.

Рисунок 3.1  Принципиальная схема входной цепи приемника
