1. Скульптура (краткая характеристика).

Скульптура (лат. sculptura, от sculpo — вырезаю, высекаю) — ваяние, пластика — видизобразительного искусства, произведения которого имеют объёмную форму и выполняются из твёрдых или пластических материалов — в широком значении слова, искусство создавать из глины, воска, камня, металла, дерева, кости и других материалов изображение человека, животных и иных предметов природы в осязательных, телесных их формах.

Художник, посвятивший себя искусству скульптуры, называется скульптором, или ваятелем. Главную его задачу составляет передача человеческой фигуры в реальном или идеализированном виде, животные играют в его творчестве второстепенную роль, а прочие предметы являются лишь в значении придаточных или обрабатываются исключительно с орнаментальной целью.

Главные жанры скульптуры — портрет, исторические, мифологические, бытовые, символические, аллегорические изображения, анималистический жанр (изображение животных), скульптура малых форм. Художественно-выразительные средства скульптуры — построение объёмной формы, пластическая моделировка (лепка), разработка силуэта, фактуры, в некоторых случаях также цвета.

Различаются круглая скульптура (статуя, группа, статуэтка, бюст (изваяние головы с частью груди)), осматриваемая с разных сторон и окруженная свободным пространством; и рельеф. При рельефной скульптуре фигура представляется отчасти погруженною в плоский фон и выступающей из него менее или более чем на половину своей толщины (в первом случае —барельеф, во втором — горельеф). Монументальная скульптура (памятники, монументы) связана с архитектурной средой, отличается значительностью идей, высокой степенью обобщения, крупными размерами; монументально-декоративная скульптура включает все виды убранства архитектурных сооружений и комплексов (атланты, кариатиды, фризы, фронтонная,фонтанная, садово-парковая скульптура); станковая скульптура, не зависящая от среды, имеет размеры, близкие к натуре или меньшие, и конкретное углублённое содержание.

Относительно материала и способа исполнения изображения, скульптура, в широком значении слова, распадается на несколько отраслей: лепка, лепление, или моделировка — искусство работать из мягкого вещества, каковы воск и глина; литейное дело, или торевтика — искусство делать изваяние из расплавленного металла; глиптика, или скульптура в тесном смысле — искусство вырубать изображение из камня, металла, дерева и вообще твердых веществ; к отраслям ваяния можно, сверх того, причислить скульптурную резьбу на твердых и драгоценных камнях и изготовление штемпелей для монет и медалей (медальерное искусство).

2. Что называют разрезом? Чем он отличается от сечения? Перечислите виды разрезов.

Разрез – это изображение предмета, мысленно рассеченного плоскостью (или несколькими плоскостями). На разрезе показывают то, что находится в секущей плоскости и за ней.

Разрез отличается от сечения тем, что на нем показывают не только то, что находится в секущей плоскости, но и то, что находится за ней.

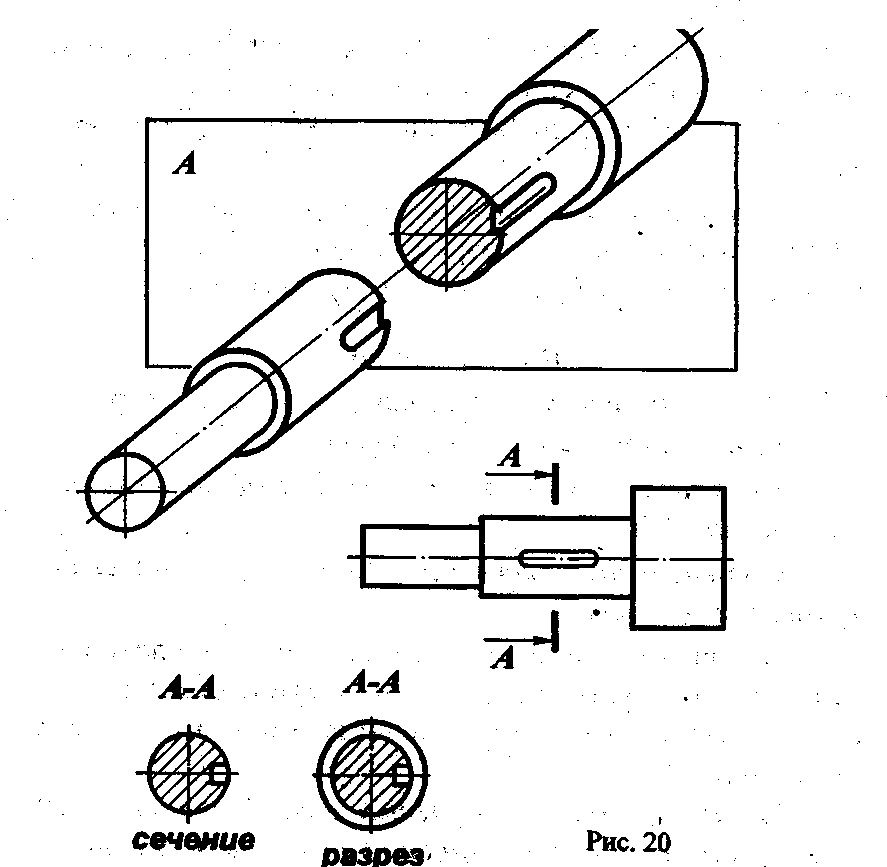

Между разрезом и сечением существует различие. Его видно в рис. 20.

Разрез отличается от сечения тем, что на нём показывают не только то, что находится в секущей плоскости, но и то, что наводится за ней.

Разрезы бывают простые и сложные. Если разрез получается при помощи 1 секущей плоскости, он называется простым, если при помощи 2 – сложным. В свою очередь сложные разрезы разделяются на ступенчатые и ломаные. Если секущие плоскости параллельны, то разрез ступенчатый, если пересекаются – ломаным.

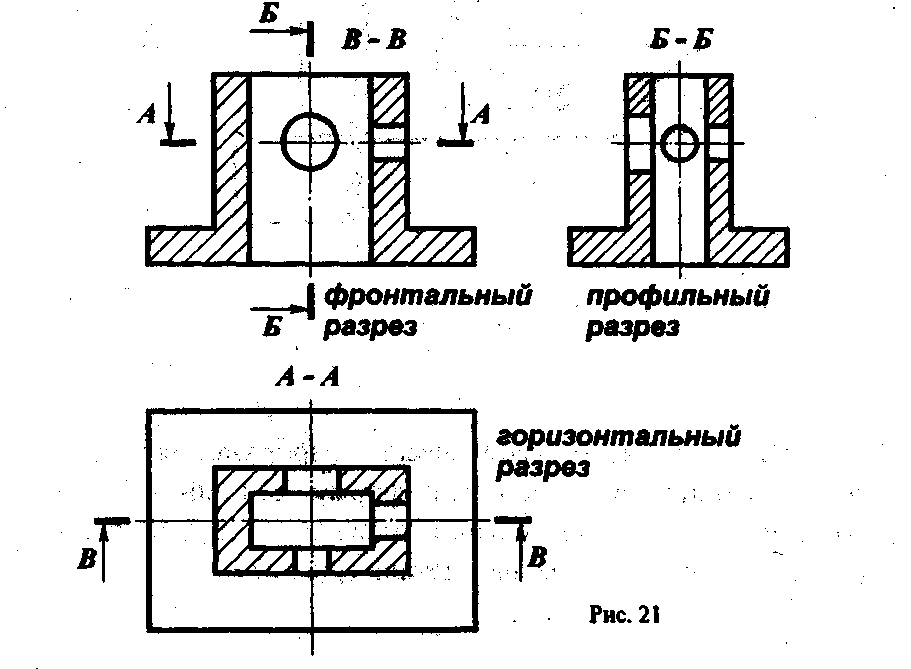

На одном чертеже может быть несколько разрезов, например фронтальный, горизонтальный и профильный.

Для определения количества необходимых разрезов стремятся наименьшее количество, обеспечив при этом достаточную ясность чертежа.

Фронтальный разрез обычно располагают на месте главного вида, профильный – на месте вида слева, а горизонтальный – на месте вида сверху.

Горизонтальным называется разрез при секущей плоскости, параллельной горизонтальной плоскости проекции.

Наклонным называется разрез при секущей плоскости, составляющий с горизонтальной плоскостью проекции угол, отличный от прямого.

Вертикальный разрез при секущей плоскости параллельной фронтальной плоскости проекций называется фронтальным разрезом.

Вертикальный разрез при секущей плоскости параллельной профильной плоскости проекций называется профильным разрезом.

Местным разрезом называется разрез, служащий для выяснения устройства предмета лишь в отдельном ограниченном месте.

Когда секущая плоскость совпадает с плоскостью симметрии предмета в целом и соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены какими-либо другими изображениями, для горизонтальных, фронтальных и профильных разрезов не отмечают положение секущей плоскости и сам разрез не сопровождают надписью.

В остальных случаях положение секущей указывают на чертеже линией сечения. Для линии сечения применяют разомкнутую линию. На начальном и конечном штрихах ее наносят стрелки, указывающие направление взгляда. Начальный и конечный штрихи разомкнутой линии не должны пересекать контур изображения.

У начала и конца линии сечения ставится одна и та же прописная буква русского алфавита. Над разрезом делается надпись по типу А – А, т.е. двумя одинаковыми буквами через тире, с тонкой чертой внизу. Буквы у линий сечения и у стрелок должны быть большего размера, чем цифры размерных чисел на том же чертеже.

При выполнении разрезов:

Штриховые линии, которыми изображены внутренние очертания, обводятся сплошными основными линиями, так как они стали видимыми.

Фигура сечения, входящая в разрез, заштрихована. Штриховка дана только там, где сплошные части детали попали в секущую плоскость.

Линия, находящаяся на передней неизображаемой части предмета, не показана.

БИЛЕТ №5
