Тема 3. Телефонная нагрузка, ее параметры и распределение. Задание 3.

1. И зобразить структурную схему проектируемой сети.

2. Изобразить функциональную схему проектируемой АТС.

Таблица 3.1.

АЛ	абонентская линия	АТСЭ	цифровая (электронная) АТС
АТС	автоматическая телефонная станция	АТСДШ	АТС декадно-шаговой системы
АМТС	автоматическая междугородная станция	АТСК	АТС координатной системы
КП	коммутационное поле	ЦПС	цифровая подстанция
ЛК	линейный комплект	УСС	узел специальных служб
СЛ	соединительная линия	АЦП	аналого-цифровой преобразователь
ТА	телефонный аппарат
УУ	управляющее устройство

3. Рассчитать интенсивность нагрузки, поступающей на входы коммутационного поля проектируемой АТСЭ-4 А_вх.

Исходные данные:

Таблица 3.2.

№ вар.	Nнх	Nкв	Снх	Tнх,с	Скв	Tкв,с
21	4200	2800	3.3	110	1.3	130

Основными параметрами интенсивности нагрузки являются:

число источников нагрузки i-й категории;

- среднее число вызовов, поступающих от одного источника i–й категории в ЧНН (час наибольшей нагрузки);

- средняя длительность одного занятия для вызова от источника i–й категории.

Различают следующие категории источников нагрузки: абонентские линии народнохозяйственного сектора (нх), абонентские линии индивидуального пользования квартирного сектора (кв), таксофоны (т). В курсовой работе используются две категории: абонентские линии народнохозяйственного сектора (нх) и квартирного сектора (кв) (рис.3.1).

Интенсивность поступающей нагрузки:

.

(Эрл);

(Эрл);

(Эрл);

Где α_i – коэффициент непроизводительного занятия коммутационной системы;

k_p – доля вызовов из общего числа, для которых соединения закончились разговором;

t_pi – средняя длительность занятия.

Где t_нн – средняя длительность набора одной цифры номера;

t_y – средняя длительность установления соединения;

t_пв – средняя длительность слушания сигнала “Контроль посылки вызова ”;

T_i – продолжительность разговора для вызова i-й категории;

t_o – продолжительность отбоя.

t_co=3с;

n=5;

t_нн=0.8с;

t_y=2с;

t_пв=7с;

t_o=0;

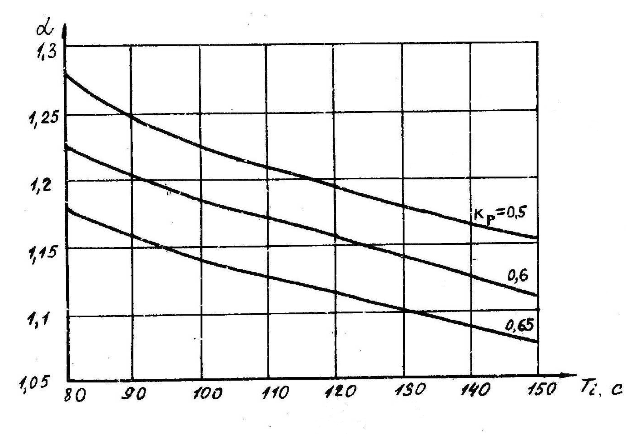

Из рисунка методического указания находим среднюю длительность одного занятия линии для народнохозяйственного и квартирного секторов.

При k_p=0.6 определяем и

4. Рассчитать среднюю удельную интенсивность нагрузки на абонентскую линию.

5. Пересчитать интенсивность нагрузки на выходы коммутационного поля проектируемой АТСЭ-4.

Где Y_вых – нагрузка на выходе коммутационного поля;

t_вых – время занятия выхода коммутационного поля;

t_вх – время занятия входа коммутационного поля.

6. Рассчитать интенсивность нагрузки к АМТС, к УСС, к ЦПС, к IP-сети.

Y_АМТС=0.07 Y_вых (Эрл)

Y_АМТС=0.07 389.73=27.28 Эрл;

Y_УСС=0.02 Y_вых (Эрл)

Y_УСС=0.02 389.73=7.79 Эрл;

Y_ЦПС=0.02 Y_вых (Эрл)

Y_ЦПС=0.02 389.73=7.79 Эрл;

Y_IP=0.01 Y_вых (Эрл)

Y_IP =0.01 389.73=3.897 Эрл.

7. Распределить интенсивность нагрузки Y_i= Y_вых - Y_АМТС - Y_УСС - Y_ЦПС - Y_IP по направлениям межстанционной связи методом нормированных коэффициентов тяготения.

По методу нормированных коэффициентов тяготения:

где - интенсивность нагрузки от АТС_i к АТС_j;

- интенсивность нагрузки соответственно АТС_i и АТС_j.

Для внутристанционной нагрузки при

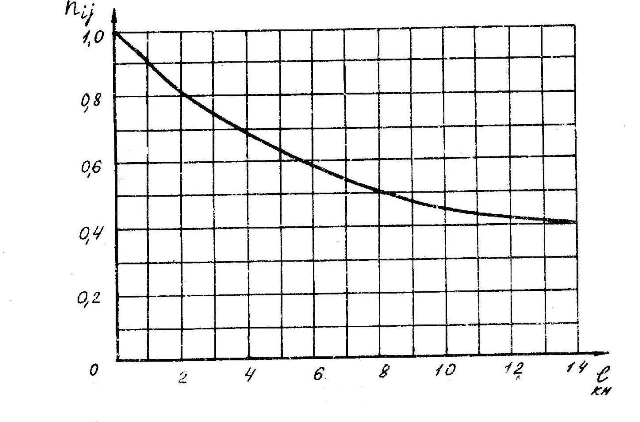

Зависимость от расстояния между станциями на сети приведена на следующем рисунке:

L₄₁=2 км n₄₁=0.8

L₄₂=3 км n₄₂=0.75

L₄₃=3.5 км n₄₃=0.7

L₄₄=0 км n₄₄=1

8. Результаты расчета представить в виде таблицы.

Таблица 3.3.

Направление	АМТС	УСС	ЦПС	IP-сеть	АТСЭ-1	АТСДШ-2	АТСК-3	АТСЭ-4	Итого
Интенс. межст. нагр., Эрл.	27.28	7.79	7.79	3.897	68.17	95.86	79.53	99.41	389.73

9. П остроить диаграмму распределения телефонной нагрузки проектируемой АТСЭ-4.
