2.3.6.Проверка прочности фундамента

65. Проектируемый фундамент стаканного типа из бетона класса B12.5. Характеристики бетона: при эксплуатации бетона в условиях высокой влажности в соответствии с табл. 15 [4]; ; .

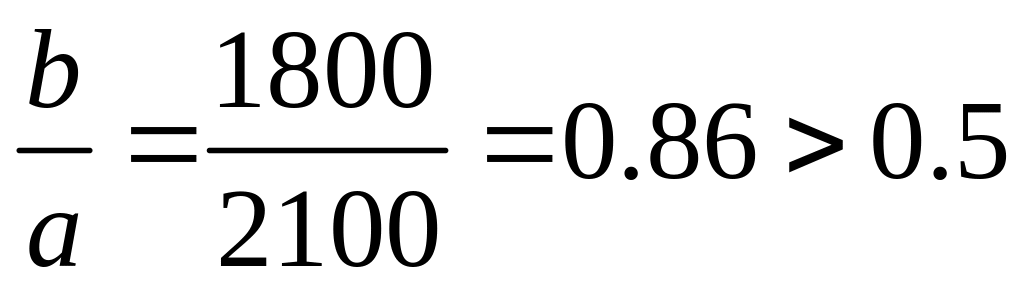

66. Расчёт на продавливание не требуется ввиду того, что нижнее основание пирамиды продавливания совпадает с подошвой фундамента

67. В соответствии с п. 8.2.2 [3] расчёт на действие поперечной силы можно не производить поскольку выполняется условие: .

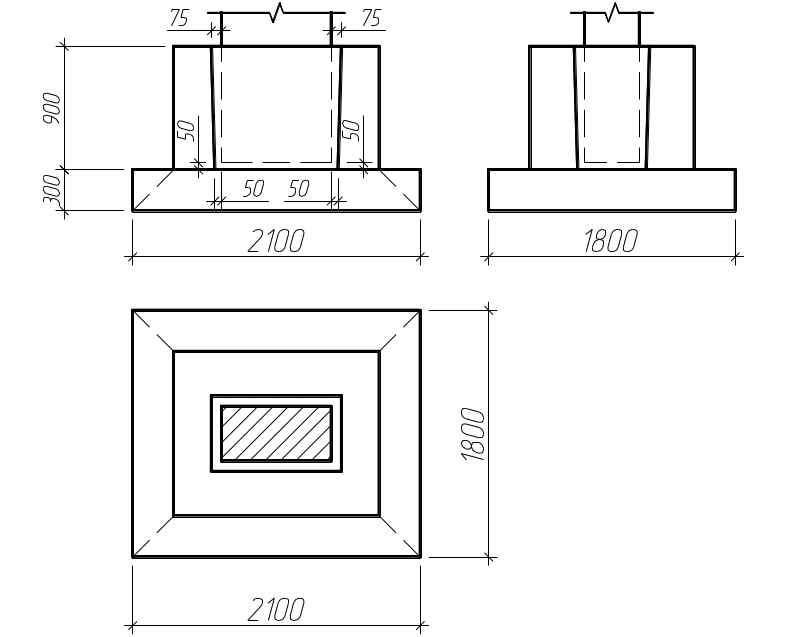

Рисунок 13. Конструкция фундамента.

2.3.7.Расчёт технико-экономических показателей

Таблица 11. Объёмы работ и конструкций.

№ п/п	Наименование работ и конструкций	Подсчёт объёмов

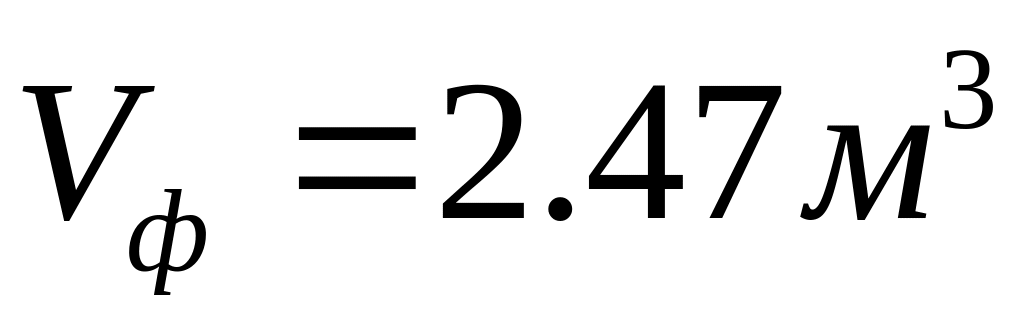

	Отдельный железобетонный монолитный фундамент под колонну (табл. 2.1 [3])

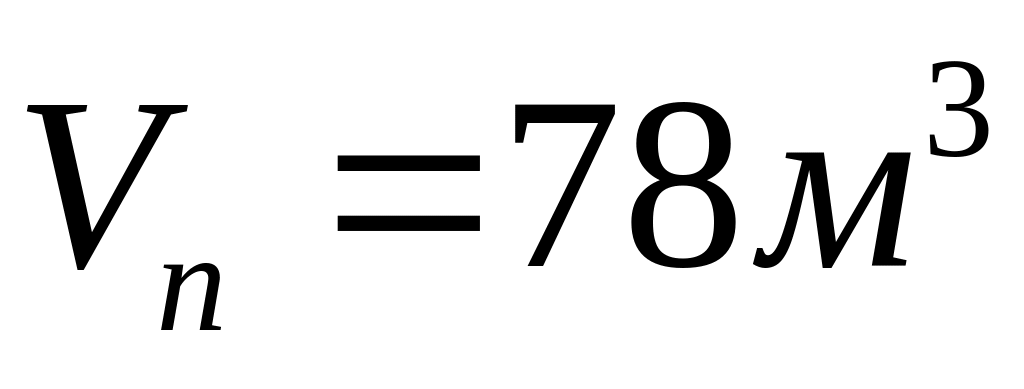

	Песчаная подушка
	Разработка грунта под фундамент

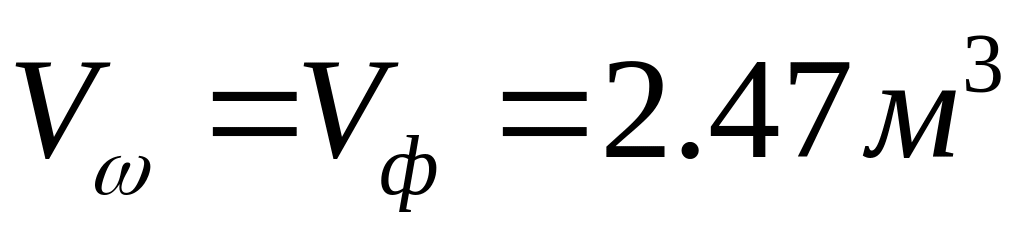

	Водоотлив при среднем притоке воды, количество мокрого грунта менее 50%

Таблица 12. Стоимость работ по устройству отдельного фундамента на песчаной подушке под сборную колонну.

№ п/п	Виды работы, элемент конструкции	Ед. изм.	Кол-во	Стоимость работ, р.		Ссылка
				единичная	общая
	Фундамент	м3	2.47	21.00	51.87	Б.II.1 [5]
	Песчаная подушка	м3	78	4.50	351	А.V.1 [5]
	Отрывка грунта	м3	5.38	4.10		А.I.1 [5]

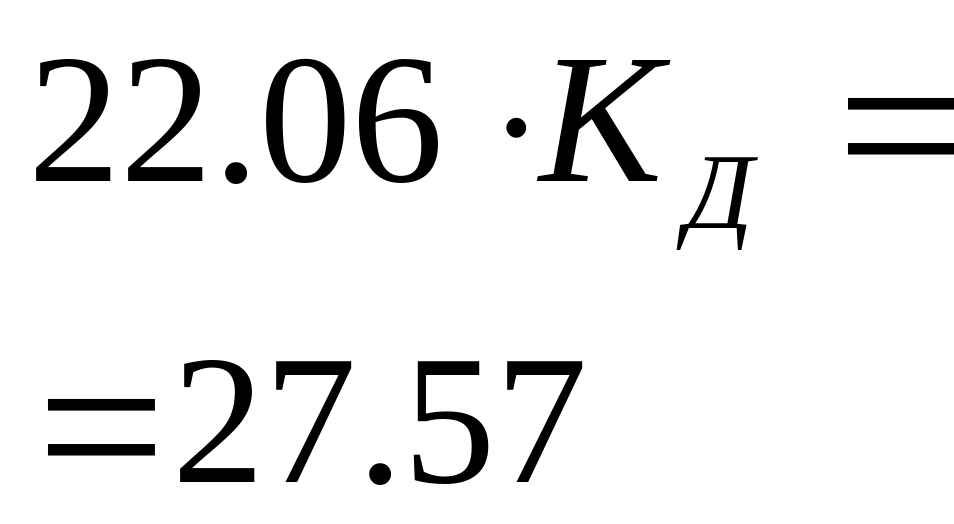

	Поправка на мокрый грунт (количество менее 50%)	-	-		-	А.I.3 [5]
	Водоотлив	м3	2.47	1.85	4.57	А.III.1 [5]
	ИТОГО:				435.01

2.4.Выводы

По результатам проведённых расчётов можно сделать вывод о том, что наиболее экономически рациональным в условиях данной строительной площадки будет возведение фундамента на естественном основании. Приблизительная стоимость возведения отдельного фундамента под сборную колонну составит 165.69р., в то время как стоимость возведения этого же фундамента с использованием забивных свай составит около 353.92р., а при устройстве фундамента на искусственном основании (песчаной подушке) - 435.01р.

Сравнение вариантов проводилось для фундамента №2 как наиболее нагруженного и типового.

3.Расчёт фундаментов по основному варианту

3.1.Фундамент №1

3.1.1.Предварительные расчёты

Проводятся аналогично приведённым в пп.2.1.1 - 2.1.2 и в дальнейшем не комментируются.

68. Глубина заложения подошвы: . Расчётное сопротивление .

69. Расчётная комбинация:

70. Требуемая площадь подошвы фундамента: , где - коэффициент, учитывающий влияние момента.

71. Предварительно принимаем размеры подошвы, руководствуясь табл. 2.1 [3]: . Фактическая площадь подошвы фундамента: .

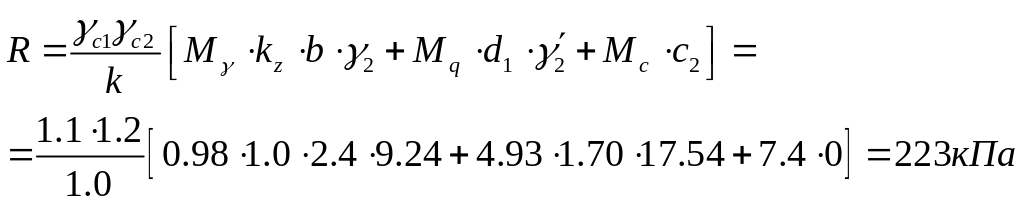

72. Уточнённое значение расчётного сопротивления грунта основания: .

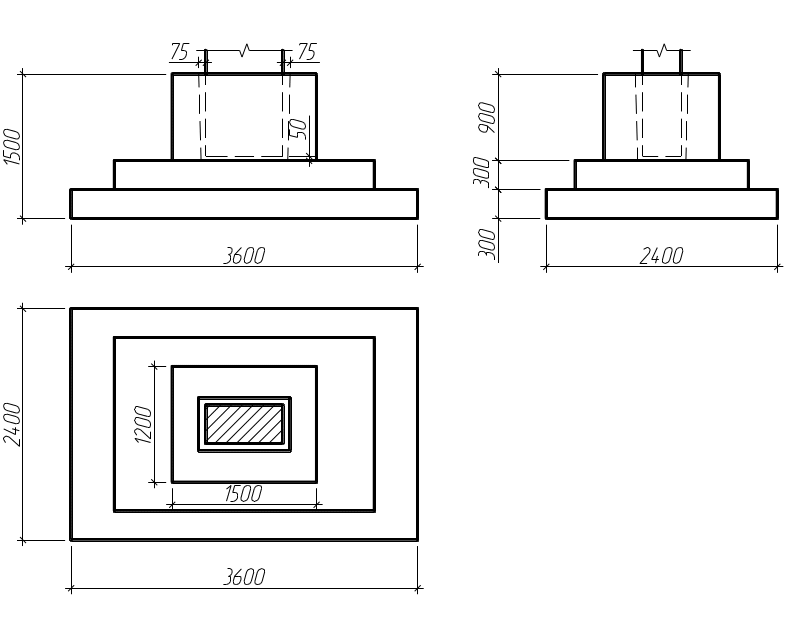

Рисунок 14. Конструкция фундамента №1
