1.Оценка инженерно-геологических условий строительной площадки
1.1.Исходные данные и размещение здания
В соответствии с заданием, требуется запроектировать фундамент для сварочного цеха в городе Петрозаводске. План и разрез здания, составленные по заданию, приведены на рисунке ниже.

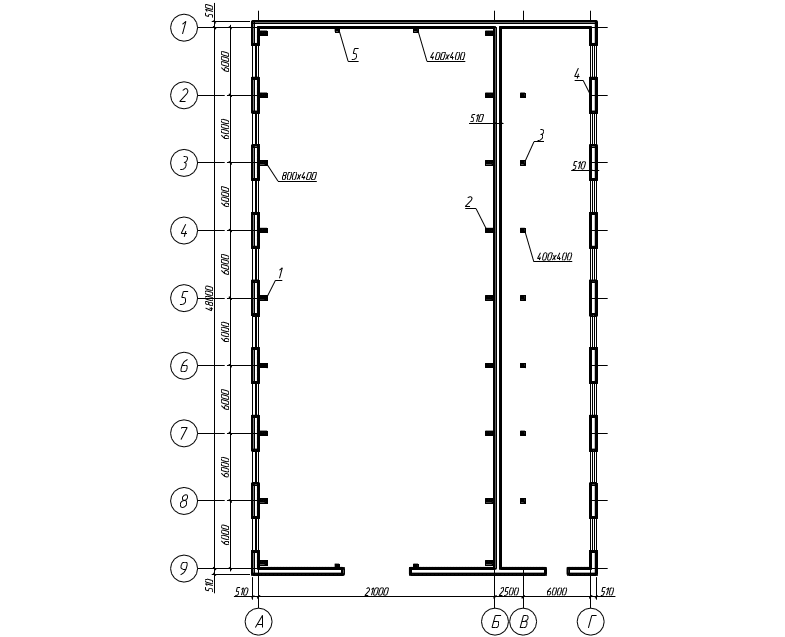

Рисунок 1. План сварочного цеха.

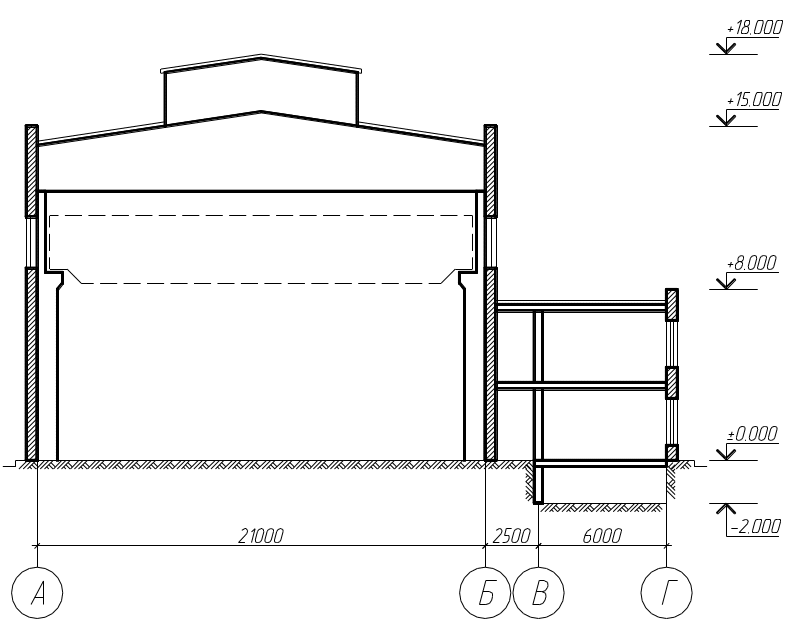

Рисунок 2. Поперечный разрез здания.
Размещение здание на участке строительства производится, исходя из требования, по которому здание должно в возможно меньшей степени испытывать неравномерные осадки.
Рисунок 3. Размещение здания в пределах площадки строительства.
Согласно принятому размещению здания на площадке строительства, принимаем геологический разрез по скважинам 4-2 в качестве расчетного для оценки инженерно-геологических условий площадки строительства.
Рисунок 4. Геологический разрез по скважинам 4-2-5.
На рисунке: 16 – песок серовато-жёлтый пылеватый, 3 – глина коричневато-серая, пылеватая, ленточная, 5 – суглинок серый, пылеватый с линзами песка и гравия.
Таблица 1. Расчётные характеристики физико-механических свойств грунта
Номер грунта |
Наименование грунта |
Для расчёта по 1 группе пред. состояний |
Для расчёта по 2 группе пред. состояний |
Уд. вес тв. частиц грунта γS, кН/м3 |
Влажность, W |
Предел текучести, WL |
Предел раскатывания, WP |
Коэффициент фильтрац., kф, см/с |
Модуль деформации E, кПа |
||||
Уд. вес грунта γ1, кН/м3 |
Угол внутр. трения φ1 |
Сцепление с1, кПа |
Уд. вес грунта γ2, кН/м3 |
Угол внутр. трения φ2 |
Сцепление с2, кПа |
||||||||
16 |
Песок пылеватый |
16.3 |
24 |
- |
19.0 |
28 |
- |
26.8 |
0.29 |
- |
- |
2.2×10-4 |
11000 |
3 |
Глина |
15.5 |
12 |
10 |
18.1 |
14 |
14 |
26.9 |
0.39 |
0.46 |
0.27 |
2.2×10-8 |
4000 |
5 |
Суглинок |
16.1 |
15 |
21 |
19.0 |
18 |
28 |
26.6 |
0.31 |
0.41 |
0.27 |
4.3×10-7 |
12000 |
