ГОУВПО « МОРДОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИМ. Н.П. ОГАРЕВА»
ИНСТИТУТ ПОВЫШЕНИЯ КВАЛИФИКАЦИИ
ТОРБЕЕВСКИЙ ФИЛИАЛ
РАСЧЁТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
к курсовому проекту по ТЕОРИИ МЕХАНИЗМОВ И МАШИН
Автор курсового проекта ________ ________ _____________________
подпись дата
Специальность ___________________________________________________
Обозначение курсовой работы _____________________________________
Руководитель работы __________ __________ _____________________
подпись дата
Работа защищена __________ Оценка __________
дата
Саранск 2007 техническое задание
1. Выполнить комплексное исследование кривошипно-ползунного механизма, широко применяющегося в технике (двигатели внутреннего сгорания, компрессоры, режущие аппараты косилок и т.д.). Схема представлена на рисунке 1, исходные данные, приведены ниже. 2. Выполнить синтез зубчатого механизма. 3. Выполнить синтез кулачкового механизма.
Схема механизма
Исходные данные
Параметр |
lOA, м |
lAB, м |
e, м |
FC, Н |
, рад/с |
m2, кг |
m3, кг |
IS2, кгм2 |
φ, град |
Значение |
0,04 |
0,12 |
0,01 |
150 |
5 |
3 |
6 |
0,02 |
45 |

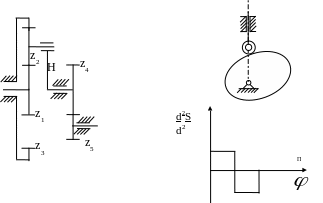

Рис. 1. Схема планетарного механизма Рис.2. Схема кулачкового механизма
Параметры |
m, мм |
Z4 |
Z5 |
U1H |
h, мм |
|
ВВ,град. |
О,град. |
Значения |
10 |
12 |
20 |
5 |
15 |
45 |
100 |
45 |
В В Е Д Е Н И Е
Развитие современной науки и техники неразрывно связано с созданием новых машин, повышающих производительность и облегчающих труд людей, а также обеспечивающих средства исследования законов природы и жизни человека.
Теория механизмов и машин есть наука, изучающая строение, кинематику и динамику механизмов в связи с их анализом и синтезом. В ТММ рассматривается две задачи: анализа и синтеза.
В работе на примере шарнирного четырехзвенника рассматривается комплексное исследование механизма. Аналогичные схемы механизмов наиболее широко распространены в современных механизмах, а также выполняется синтез кулачкового и зубчатого механизмов.
1 Структурный анализ механизма
Изучение строение механизма начинаем с присвоения номеров звеньям, обозначения его кинематических пар и характерных точек. Обозначим неподвижное звено (стойку) – 0, кривошип ОА – 1, шатун АВ – 2, ползун В – 3. Центры масс звеньев обозначим буквой S с индексами, соответствующими номерам звеньев.
По формуле П. Л. Чебышева определим степень подвижности механизма:
,
где n – количество подвижных звеньев n – 3;
р5 – число кинематических пар пятого класса, p5 – 4;
p4 – число высших кинематических пар четвертого класса, p4 – 0.
Подставив значения в формулу, получим W=1.
Это означает, что достаточно одному из звеньев задать движение, чтобы все остальные двигались синхронно. В нашем случае движение задано кривошипу - ОА.
Выделим из состава механизма структурные группы Ассура, начиная с наиболее удаленной от ведущего звена, определим их класс, порядок, вид. Результаты анализа занесем в таблицу 1.
Таблица 1 - Результаты структурного анализа
№ |

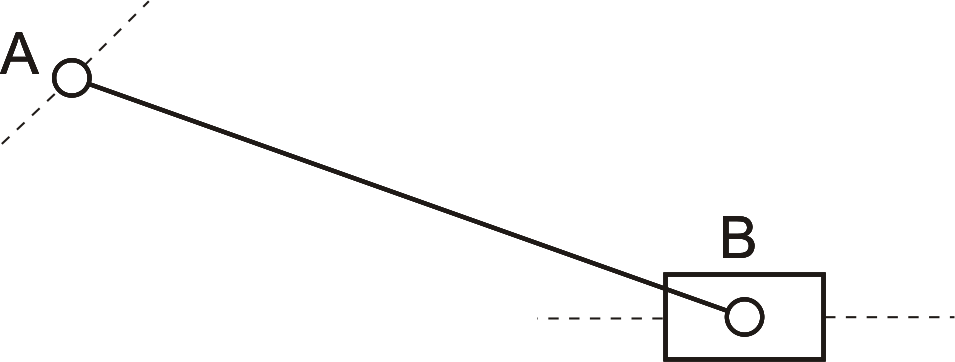

Схема |
Класс |
Вид |
Порядок |
1
|
|
2 |
2
|
2 |
2 |
|
Механизм 1-го класса |
