Лекция 1. Перспектива. Общие сведения. Виды перспективы. Построение линейной перспективы методом архитекторов.
Общие сведения.
Виды перспективы.
Линейная перспектива на вертикальной плоскости. Аппарат перспективы.
Перспектива точки, прямой линии, плоскости.
Построение перспективы методом архитекторов с двумя точками схода.
Общие сведения.
Проект выполнений в ортогональных проекциях – это плоская модель будущего пространственного объекта, а восприятие объекта в ортогональных проекциях значительно отличается от восприятия объекта в действительности.

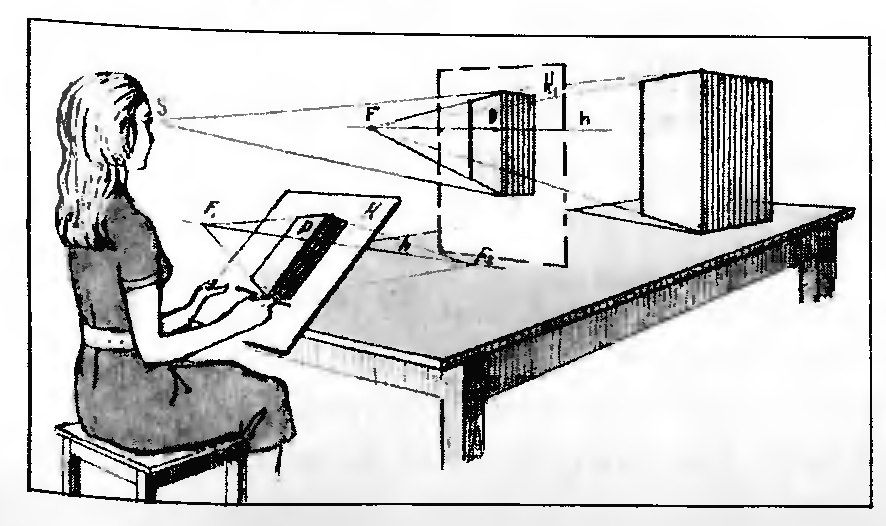

Рисунок
1.1
Следовательно, архитектор должен располагать возможностью, еще в стадии проектирования, проверки композиционных достоинств (или недостатков) задуманного им архитектурного сооружения. Такую возможность дает построение изображения запроектированного объекта по методу центрального проецирования, на принципах которого основано и наше зрение. Это изображение называется перспективой (рисунок 1.1).
Итак, перспективой называется способ построения изображения методом центрального проецирования с учетом некоторых особенностей зрительного восприятия и само изображение, построенное этим способом.
Виды перспектив.
В зависимости от назначения перспектива может быть построена на любой проекционной поверхности.
Наибольшее распространение получили следующие виды перспективы:
Линейная перспектива – перспектива, построенная на вертикальной или наклонной плоскости. Наиболее распространена в архитектурном проектировании;
Панорамная перспектива – перспектива, построенная на внутренней поверхности цилиндра. Используется при построении панорам, при выполнении декораций и в особых случаях при большом угле зрения;
Купольная перспектива – перспектива, построенная на внутренней поверхности куполов (сфера, эллипсоид). Применяется при построении росписи на куполах;
Плафонная перспектива – перспектива, выполненная на горизонтальной плоскости. Применяется при построении изображений на потолках;
Театральная перспектива – перспектива, построенная на нескольких плоскостях. Используется при выполнении театральных декораций;
Рельефная перспектива – перспектива, выполненная в ограниченной части пространства. Применяется в декорациях и скульптурных работах (барельеф, горельеф);
Диорама - сочетание панораммы с реально расположенными предметами;
Стереоперспектива - 3D с помощью двуцветных очков;
Mеханическая перспектива - перспективное изображение выполненное с помощью механических приспособлений: панторгаф, масштабная сетка;
Аналитическая перспектива - выполняется с помощью математических вычислений (астрономия, космонавтика);
Наблюдательная перспектива - изображается за счет опыта и знаний перспективы.
Тональная перспектива - графическое обычно черно- белое отображение объемов, фактуры, текстуры, теней и пространства;
Обратная перспектива - перспектива наоборот, встречается в русской иконописи; считается, что сам молящийся и является точкой схода, в иконописи пространство расширяется.
