Перевірка крайових тисків під підошвою фундаменту:
ср=
кН/м2;
Конструювання фундаменту
Конструювання фундаментуа вибираємо виходячи з умов жорсткості:
Висота плитної частини:
;
Де b, l – ширина та довжина фундаменту, м
lк, bк – ширина та довжина колони, м
;
.
Приймаємо одно сходовий ростверк з висотою 0,3м
Визначаємо оптимальний виніс нижньої ступені фундаменту виходячи з умов:
Перевіряємо
жорсткість конструкції фундаменту на
продавлювання:
Розміри підколоної частини:
Необхідна висота конструкції фундаменту визначається за формулою:
- середній периметр основи піраміди продавлювання
Армування конструкції фундаменту
Згинаючий момент рівний:
Де l – довжина фундаменту, м;
- ширина фундаменту, м;
– довжина підколоника, м;
- ширина підколоника, м.

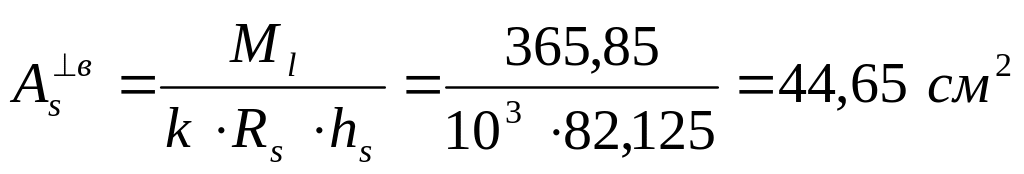

Необхідна площа поперечного перетину арматури:
Необхідна кількість стрижнів на 1м фундаменту при кроці:
Площа одного стрижня рівна:
44,54/12=3,7
38,6/16=2,4
Приймаємо 12Ø 22 А400С
Приймаємо 16Ø 18 А400С
Розрахунок осідання фундаментів
Обчислюємо середній тиск під підошвою стрічкового фундаменту:
=813кПа
Обчислюємо тиск ґрунту від відповідної ваги на рівні підошви фундаменту:
16,5·4,65=76,725кПа
Обчислюємо додатковий тиск від рівня підошви фундаменту:
813-76,725=736,275кПа
Осадку основи проектуємих фундаментів вважаємо по розрахунковій схемі лінійно - деформованого елементу з розбиттям на елементарні шари:
для b=4м: hэ=0,2·4=0,8м
Обчислюємо коефіцієнт глибини розташування елементарного шару:
Визначаємо коефіцієнт розсіювання напруги по глибині (ДБН В.2.1-10-2009 «Основи та фундаменти»):
Обчислюємо додатковий тиск на межі кожного елементарного шару:
Для встановлення межі товщі, що стискається, розраховуємо тиск власної ваги ґрунту по глибині d:
Обчислюємо осідання:
Ɛ |
Z |
Α |
σzg0 |
0,2σzg0 |
Σzpi |
σzp ср. |
Ei |
Si |
||||||
0 |
0 |
1 |
66,15 |
13,23 |
473,75 |
0 |
28 |
0 |
||||||
0,4 |
0,6 |
0,969 |
77,49 |
15,50 |
396,26 |
435,01 |
28 |
0,009322 |
||||||
0,8 |
1,2 |
0,836 |
88,83 |
17,77 |
384,92 |
390,59 |
28 |
0,00837 |
||||||
1,2 |
1,8 |
0,678 |
100,17 |
20,03 |
373,58 |
379,25 |
28 |
0,008127 |
||||||
1,6 |
2,4 |
0,525 |
111,51 |
22,30 |
362,24 |
367,91 |
28 |
0,007884 |
||||||
2 |
3 |
0,409 |
122,85 |
24,57 |
350,90 |
356,57 |
28 |
0,007641 |
||||||
2,4 |
3,6 |
0,32 |
134,19 |
26,84 |
339,56 |
345,23 |
28 |
0,007398 |
||||||
2,8 |
4,2 |
0,24 |
145,53 |
29,11 |
328,22 |
333,89 |
28 |
0,007155 |
||||||
3,2 |
4,8 |
0,190 |
156,87 |
31,37 |
316,88 |
322,55 |
28 |
0,006912 |
||||||
3,6 |
5,4 |
0,163 |
168,21 |
33,64 |
305,54 |
311,21 |
28 |
0,006669 |
||||||
4 |
6 |
0,133 |
179,55 |
35,91 |
294,20 |
299,87 |
28 |
0,006426 |
||||||
4,4 |
6,6 |
0,011 |
190,89 |
38,18 |
282,86 |
288,53 |
22 |
0,006183 |
||||||
4,8 |
7,2 |
0,09 |
202,23 |
40,45 |
271,52 |
277,19 |
22 |
0,00756 |
||||||
5,2 |
7,8 |
0,087 |
213,57 |
42,71 |
260,18 |
265,85 |
22 |
0,00725 |
||||||
5,6 |
8,4 |
0,075 |
224,91 |
44,98 |
248,84 |
254,51 |
22 |
0,006941 |
||||||
6,0 |
9 |
0,065 |
236,25 |
47,25 |
237,50 |
243,17 |
22 |
0,006632 |
||||||
6,4 |
9,6 |
0,059 |
247,59 |
49,52 |
226,16 |
231,83 |
22 |
0,006323 |
||||||
6,8 |
10,2 |
0,051 |
258,93 |
51,79 |
214,82 |
220,49 |
22 |
0,006013 |
||||||
7,2 |
10,8 |
0,046 |
270,27 |
54,05 |
203,48 |
209,15 |
22 |
0,005704 |
||||||
7,6 |
11,4 |
0,041 |
281,61 |
56,32 |
192,14 |
197,81 |
22 |
0,005395 |
||||||
8,0 |
12 |
0,037 |
292,95 |
58,59 |
180,80 |
186,47 |
22 |
0,005086 |
||||||
8,4 |
12,6 |
0,032 |
304,29 |
60,86 |
169,46 |
175,13 |
22 |
0,004776 |
||||||
8,8 |
13,2 |
0,031 |
315,63 |
63,13 |
158,12 |
163,79 |
22 |
0,004467 |
||||||
9,2 |
13,8 |
0,029 |
326,97 |
65,39 |
146,78 |
152,45 |
22 |
0,004158 |
||||||
9,6 |
14,4 |
0,026 |
338,31 |
67,66 |
135,44 |
141,11 |
22 |
0,003848 |
||||||
10,0 |
15 |
0,025 |
349,65 |
69,93 |
124,10 |
129,77 |
22 |
0,003539 |
||||||
10,4 |
15,6 |
0,022 |
360,99 |
72,20 |
112,76 |
118,43 |
22 |
0,00323 |
||||||
10,8 |
16,2 |
0,02 |
372,33 |
74,47 |
101,42 |
107,09 |
22 |
0,002921 |
||||||
11,2 |
16,8 |
0,019 |
383,67 |
76,73 |
90,08 |
95,75 |
22 |
0,002611 |
||||||
11,6 |
17,4 |
0,017 |
395,01 |
79,00 |
78,74 |
84,41 |
22 |
0,002302 |
||||||
12,0 |
18,0 |
0,015 |
406,35 |
81,27 |
67,40 |
73,07 |
22 |
0,001074 |
||||||
S=0,8*0,1677=0.1342
Максимальна осадка у нашому випадку згідно ДБН В.2.1-10-2009 «Основи та фундаменти» не повинна перевищувати 15см – умова виконана. 13,42см.< 15 см.
