Аналіз інженерно-геологічних умов будівельного майданчику Визначення фізико-механічних характеристик штучної основи.

1. Коефіцієнт пористості:

2. Число пластичності:

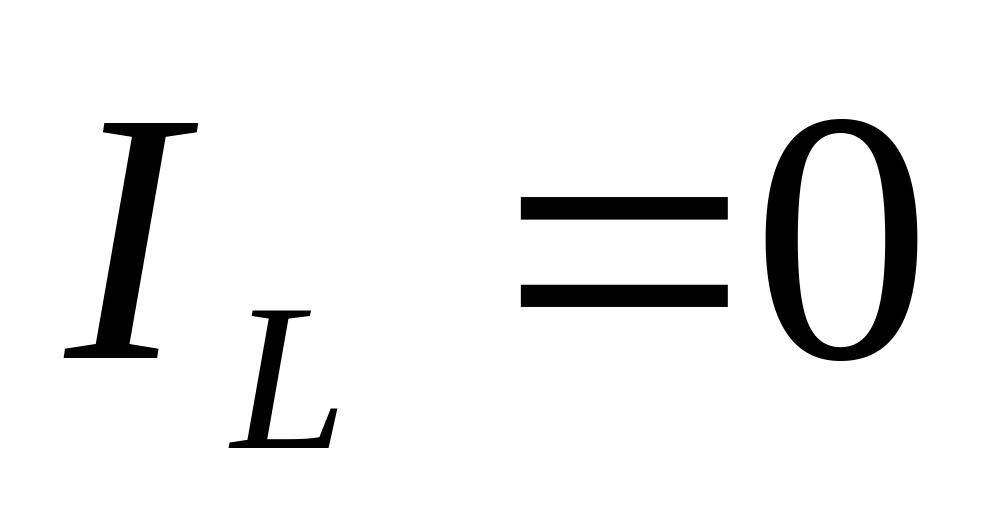

3. Для грунтової подушки:

Відповідно отримані значення :

С = 37 кПа, φ = 25⁰; Е = 27 МПа.

Значення фізико - механічних характеристик ґрунту

№ п/п	Назва ґрунту	γs, кН/м3	γ, кН/м3		Вологість, %					Міцністні характеристики			IL		Ip	е	Е, кПа
					W	WL		WP		C, кПа		φ۫
1	Чернозем	-	16		0,13	-		-		-		-	-		-	-	-
2	Суглинок легкий	26,5	16,5		0,16	0,23		0,13		5		19	0,3		0,10	0,85	11
2а	Штучна основа	19,21	16,5		0,16	0,23		0,13		37		25	0		0,10	0,56	27
3	Супісь	26,6	19,2		0,15	0,18		0,12		9		18	0,5		0,06	0,6	20
4	Пісок середньозернистий	26,5	20,2	0,17		-	-		-		-			-	-	0,53	40

Розрахунок і конструювання фундаментів на штучшій основі у осях 1/в

Початкові дані:

Глибина закладення підошви фундаменту d=4,65 м

Основою фундаменту служить – штучна основа з характеристиками:

γ = 16,5 кН/м³, φ = 25⁰, С = 37 кПа, Е = 27 МПа

Заздалегідь розміри підошви фундаменту в плані визначаються по умовному розрахунковому опору ґрунту основи з урахуванням умовної ширини підошви фундаменту b=1,0м

Згідно табл. ДБН для φ=28°

М_γ=0,78

М_q=4,11

М_с=6,67

k - коефіцієнт, приймається рівним 1,01, т. як. міцності характеристики ґрунту (φ и C) визначені по таблиці;

k_z-коефіцієнт впливу площі фундаменту;

т. як. b < 10м, то k_z=1

γ_c1,γ_c2 - коефіцієнти умов роботи, приймаються згідно ДБН В.2.1-10-2009 «Основи та фундаменти»;

γ_c1=1,1

γ_c2=1,0

γ_II - розрахунковий опір питомої ваги ґрунтів нижче підошви фундаменту;

γ^I_II - розрахункове значення питомої ваги ґрунтів, що залягають вище підошви фундаменту;

d=4,65 – глибина закладення фундаментів.

При b=1м, R=803.25 кПа

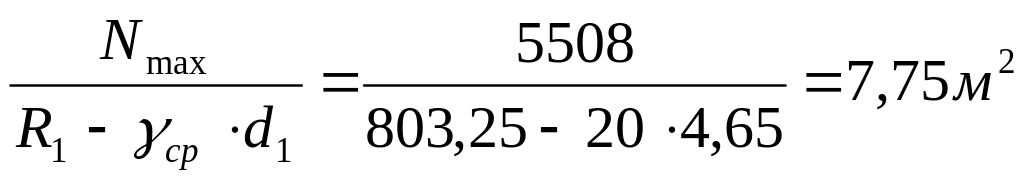

Визначаємо площу фундаменту у першому наближенні

А₁=

Обраховуємо ширину підошви фундаменту

А=b·а

n=1÷1,7 – співвідношення між сторонами колони.

У нашому випадку n=1,33

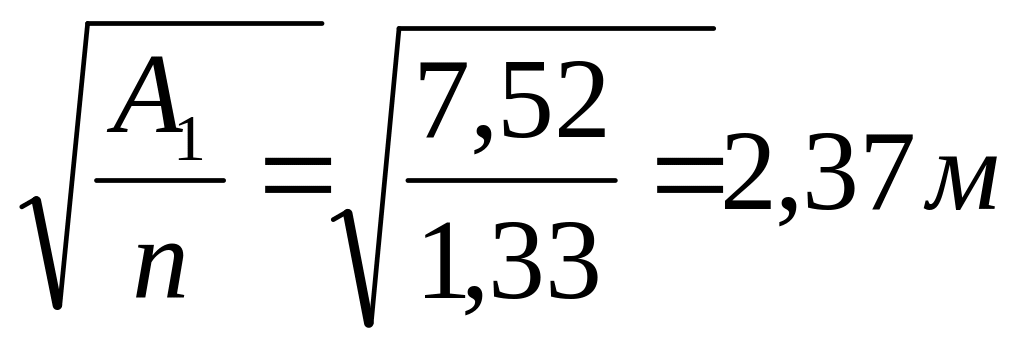

b₂=

Визначаємо розрахунковий опір у другому наближенні:

При b₂=2,37м, R=824,93 кПа

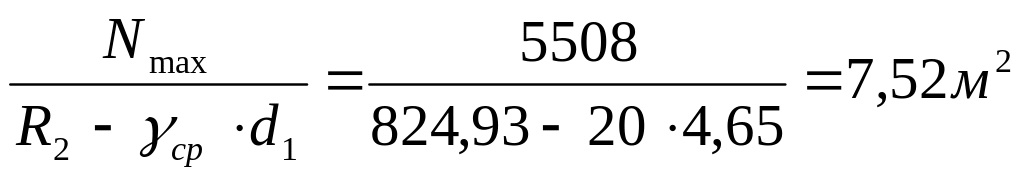

А₂=

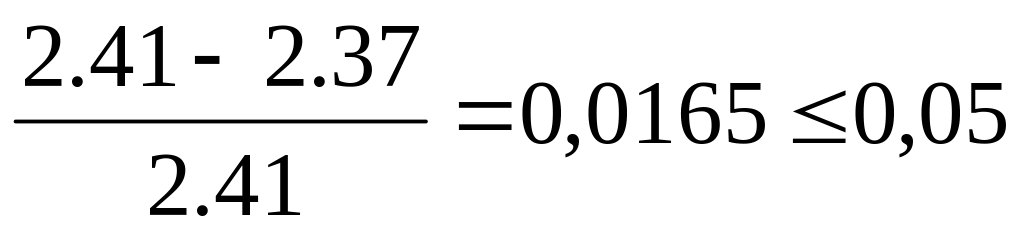

Обраховуємо ширину підошви фундаменту

Приймаємо b=2,4м;
