I  внутристанционная секция, длина которой не превышает 2-х км;

S  короткая межстанционная секция, длина которой лежит в пределах 3…15 км;

L  длинная межстанционная секция, длина которой равна длине регенерационного участка и зависит от длины волны оптического линейного сигнала.

Классификация стандартных оптических секций (интерфейсов) в зависимости от уровня STM приведена в таблице 5.

Таблица 5 Классификация стандартных оптических секций

Использование		Внутри станции	Между станциями
			Короткая секция			Длинная секция
Длина волны источника, мкм		1,31	1,31	1,55		1,31	1,55
Тип волокна		Rec. G.652					Rec. G.652 Rec. G.654	Rec. G.652
Длина, км		 2	15			 40	 80
Уровни STM	STM-1	I-1	S-1.1		S-1.2	L-1.1	L-1.2	L-1.3
	STM-4	I-4	S-4.1		S-4.2	L-4.1	L-4.2	L-4.3
	STM-16	I-16	S-16.1		S-16.2	L-16.1	L-16.2	L-16.3

В общем случае кодировка типов оптических секций как оборудования СЦИ включает три элемента и имеет формат:

«код использования»  «уровень STM»  «индекс источника излучения».

Например, обозначение L-4.3 расшифровывается как длинная межстанционная регенерационная секция линейного оборудования STM-4, использующая источник оптического излучения с длиной волны 1,55 мкм.

Длина регенерационного участка (межстанционной регенерационной секции) цифровой волоконно-оптической системы передачи (ЦВОСП) зависит от многих факторов, важнейшими из которых являются:

1) энергетический потенциал (Э) ЦВОСП, равный

Э = р_пер – р_пр, дБ,

где р_пер – абсолютный уровень мощности оптического сигнала (излучения) на входе линейного оптического кабеля или на выходе передающего оптического модуля (ПОМ), дБм;

р_пр – абсолютный уровень мощности на выходе оптического линейного кабеля или на входе приемного оптического модуля (ПРОМ); энергетический потенциал определяет максимально-допустимое затухание оптического сигнала в оптическом волокне (ОВ), в разъемных и неразъемных соединениях на регенерационном участке;

2) дисперсия ОВ, приводящая к изменению формы импульсов оптического излучения, их уширению;

3) помехи, обусловленные тепловыми шумами резисторов, шумами транзисторов, полупроводниковых диодов, усилителей, шумами источников оптического излучения и др.; этот вид помех интегрально учитывается собственными шумами приемника оптического излучения;

4) дробовые шумы и темновые шумы приемника оптического излучения.

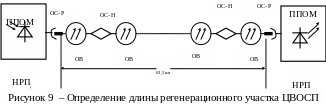

Для определения длины регенерационного участка (РУ) l_ру составляется его расчетная схема , где приняты следующие обозначения: НРП – необслуживаемый регенерационный пункт; ППОМ – приемопередающий оптический модуль, преобразующий оптический сигнал в электрический, восстанавливающий его параметры и преобразующий восстановленный электрический сигнал в оптический; ОС-Р – оптический разъемный соединитель (их число на РУ обычно равно 2); ОС-Н – оптический соединитель неразъемный, число которого на единицу меньше числа строительных длин оптического кабеля (ОК), составляющих РУ.

Выражение для расчета длины регенерационного участка ЦВОСП

км.

Э – энергетический потенциал ВОСП.

Nр – количество разъемных соединений - 2шт.

Ар – затухание разъемного соединения - 0,2 дБ.

Для гарантированного качества показателей линейного тракта ЦВОСП необходимо иметь эксплуатационный запас А_з = 6 дБ.

Асв – затухание сварного соединения в местах сращивания строительных длин кабеля - 0,1дб.

Lс- строительная длина кабеля - 4 км.

_к- коэффициент затухания ОВ, равный 0,36дБ/км.

Расчет длины регенерационного участка ЦВОСП ограниченного затуханием:

L_p.max = 27-0.2*2-6/0.36-(0.1/4) = 61,5 (км)

На длину регенерационного участка влияет и величина дисперсии оптического волокна (ОВ). Длина регенерационного участка с учетом дисперсии ОВ рассчитывается по формуле :

где В – скорость передачи цифрового потока, соответствующая коду линейного цифрового сигнал,

F  широкополосность ОВ, МГц.

В = 2488 Мбит/сек

 = 1

Расчет длины регенерационного участка ЦВОСП ограниченного дисперсионными свойствами :

L_p.д.max = 0,5/(0,5*3,5*10^-12*2488,32*10⁶ )=114,8(км)

На основе самой наименьшей длины выбираем длину регенерационного участка по затуханию, равной 61,5 км. Оптическая секция L-16.1.

Так как максимальная длина регенерационного участка не превышает расстояние между пунктами А-Б,А-В,А-Г,Б-В,Б-Г,В-Г , поэтому регенераторы не требуются.

Заключение

Итогом курсового проекта является цифровая волоконно-оптическая линия передачи сегмента первичной сети на участке А-Б-В-Г, построенная по топологии кольцо с использованием мультиплексоров синхронной цифровой иерархии компании «Alcatel»,работающая на оптическом кабеле ИКC–М6П–A36–2.7.Оптические кабели характеризуются высокой защищенностью от несанкционированного доступа. Поскольку ВОК практически не излучает в радиодиапазоне, то передаваемую по нему информацию трудно подслушать, не нарушая приема-передачи. Системы мониторинга (непрерывного контроля) целостности оптической линии связи, используя свойства высокой чувствительности волокна, могут мгновенно отключить "взламываемый" канал связи и подать сигнал тревоги. Сенсорные системы, использующие интерференционные эффекты распространяемых световых сигналов (как по разным волокнам, так и разной поляризации) имеют очень высокую чувствительность к колебаниям, к небольшим перепадам давления. Такие системы особенно необходимы при создании линий связи в правительственных, банковских и некоторых других специальных службах, предъявляющих повышенные требования к защите данных.

Экономичность ВОК. Волокно изготовлено из кварца, основу которого составляет двуокись кремния, широко распространенного, а потому недорогого материала, в отличии от меди. В настоящее время стоимость волокна по отношению к медной паре соотносится как 2:5. При этом ВОК позволяет передавать сигналы на значительно большие расстояния без ретрансляции. Количество повторителей на протяженных линиях сокращается при использовании ВОК. При использовании солитонных систем передачи достигнуты дальности в 4000 км без регенерации (то есть только с использованием оптических усилителей на промежуточных узлах) при скорости передачи выше 10 Гбит/с.
