3 Выбор ступени иерархии и типа мультиплексора на основе расчета скорости потоков между пунктами сети

На основе расчета количества потоков между пунктами сети наиболее целесообразным является применение мультиплексора уровня STM-16. В соответствии с этим мною выбран мультиплексор 1664 SM компании « Alcatel». Технические данные мультиплексора 1664 SM приведены в таблице 3.

Таблица 3 Технические данные мультиплексора 1664 SM

	Параметры	1664 SM Alcatel
1	Уровень передачи, дБм	+12…-4
2	Длина волны, мкм	1,31; 1,55
3	Чувствительность приемника при Кош = 10-10, дБм	-28…-31
4	Затухание рег. участка, дБ	0…48
5	Уровень перегрузки приемника, дБм	-4
6	Дисперсия, пкс/нм	300…2500
7	Тип источника излучения	DFB
8	Тип оптического детектора	InGaAs-APD

4 Выбор типа и конструкции оптического кабеля

Общие характеристики оптических кабелей. Кабели состоят из оптических волокон, сердечника модульной конструкции или на основе центральной трубки, армирующих и защитных покровов и наружной оболочки.

Кабели наружной прокладки содержат внутримодульный гидрофобный заполнитель, а также гидрофобный заполнитель или водоблокирующие элементы (нити, ленты и т. п.), обеспечивающие заполнение пустот в защитном покрове и межмодульном пространстве.

Кабели, предназначенные для прокладки внутри зданий, по коллекторам и тоннелям, имеют наружную оболочку из материала, не распространяющего горение. Все внутриобъектовые кабели изготавливаются с оболочкой, не распространяющей горение, и отличаются от кабелей наружной прокладки отсутствием гидрофобных заполнителей, меньшим диапазоном рабочих температур и ограниченной стойкостью по отношению к внешним воздействиям.

Температурный диапазон эксплуатации:

– оптического кабеля, предназначенного для подземной прокладки — от минус 40 до + 50°С;

– оптического кабеля, предназначенного для прокладки на мостах и эстакадах — от минус 50 до + 50°С;

– оптического кабеля, предназначенного для воздушной прокладки — от минус 60 до + 70°С;

– для внутриобъектовых кабелей — от минус 10 до + 50°С.

Температура окружающей среды при транспортировании и хранении:

– кабелей подземной прокладки — от минус 50 до + 50°С;

– кабелей воздушной прокладки — от минус 50 до + 50°С;

– внутриобъектовых кабелей — от минус 10 до + 50°С.

Кабели обеспечивают возможность прокладки и монтажа при температуре до минус 10°С.

Электрические характеристики. Электрическое сопротивление изоляции цепи «металлические элементы конструкции – земля (вода)» составляет не менее 2000 МОм х км. Изоляция цепи «металлические элементы конструкции – земля (вода)» выдерживает напряжение 20 кВ постоянного тока или 10 кВ переменного тока частотой 50 Гц в течение 5 секунд. Оптический кабель выдерживает импульсный ток растекания величиной 105 кА (60 мкс).Наружная оболочка кабелей, предназначенных для наружной прокладки, устойчива к солнечному излучению.

Минимальный радиус изгиба — 20 наружных диаметров кабеля. Гарантийный срок оптических кабелей — 2 года со дня ввода в эксплуатацию, но не более 3 лет со дня отгрузки потребителю.

Срок службы оптических кабелей, включая срок хранения, при соблюдении указаний по монтажу и эксплуатации и при отсутствии воздействий, превышающих указанные в технических условиях не менее 25 лет.

Мною был выбран оптический кабель ИКСН–М6П–А36–2.7. марки «Интегра-Кабель», для прокладки в канализацию на основе модульной конструкции. Представлен на рисунке 8.

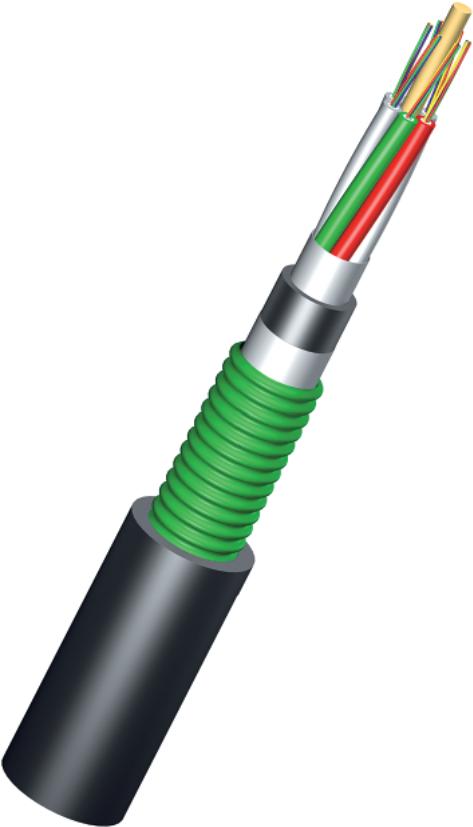

Рисунок 8 - Кабель ИКСН–М6П–А36–2.7

Пример условного обозначения:

ИКСН–М6П–А36–2.7

ИК -оптический кабель марки «Интегра-Кабель»

C -тип защитного бронепокрова (стальная гофрированная ламинированная лента)

Н- оболочка из материала, не распространяющего горение

М- тип сердечника (повив модулей)

6 -количество элементов повива сердечника

П- тип осевого элемента сердечника кабеля (стеклопластиковый пруток)

А -тип оптического волокна (одномодовое, ITU-T G.652С(D))

36-количество оптических волокон в кабеле

2.7- максимально допустимое растягивающее усилие кабеля, в кН

Оптические кабели марки ИКС… предназначены для прокладки в грунте 1–3 категории, в том числе, зараженном грызунами, а также в кабельной канализации, трубах, на мостах и эстакадах. Допускается прокладывать кабель в туннелях, коллекторах, зданиях (ИКСН–…, ИКСЛН–...).

Имеются декларации о соответствии требованиям Минсвязи РФ.

Возможно изготовление вариантов конструкций с дополнительными свойствами:

Облегченное исполнение (без промежуточной оболочки) — ИКСЛ–… .

Негорючее исполнение — ИКСН–…; ИКСЛН–… .

Ниже представлены технические характеристики и конструкции наиболее востребованных марок кабеля типа ИКC.

Основные технические характеристики ИКС представлены в таблице 4.

Таблица 4 Основные технические характеристики ИКС

Параметр	ИКС... М...	ИКСЛ... М...	ИКС…М…М…	ИКС…-Т…
Конструкция	Модульная	Модульная	Модульная	На осн.центр.трубки
Количество оптических волокон в кабеле	до 144	до 144	до 864	до 48 1)
Количество элементов повива сердечника	4 – 12	4-12	13-27	1
Номинальный наружный диаметр	12,5	10,8	16	11,2
Масса кабеля от, кг/км	165	135	240	125
Длительно допустимая растягивающая нагрузка, кН	1,5-5,0
Допустимая раздавливающая нагрузка, кН/см	0,4
Допустимое ударное воздействие, не менее, Дж	10
Минимальный радиус изгиба	20 Ø кабеля
Рабочий диапазон температур, °C	от минус 40°С до +50°С
Температура прокладки и монтажа, не ниже, °C	минус 10°С

5 Расчет параметров регенерационного участка волоконно–оптических систем передачи

5.1 Расчет длины регенерационного участка волоконно-оптической системы передачи.

Выбор топологии сети на основе синхронной цифровой иерархии (СЦИ) при построении первичных сетей в основном ограничен топологиями «последовательная сеть» или «кольцо». По своим информационным показателям эти сети почти эквивалентны, но если требуется обеспечить очень высокую живучесть сети, то предпочтительнее топология «кольцо», легко реализующая резервирование применением технологии «самозалечивающихся колец». Но и в том и другом вариантах структура регенерационного участка (регенерационной секции) одинакова, число мультиплексных секций в топологии «кольцо» больше и, следовательно, эта топология дороже топологии «последовательная сеть».

На волоконно-оптических линиях передачи (ВОЛП) различают три типа стандартизированных участков  секций:

оптическая секция – это участок линии передачи от точки электронно-оптического (передающего оптического модуля  ПОМ) до точки оптоэлектронного (приемного оптического модуля  ПРОМ);

регенерационная секция (регенерационный участок)  участок линии передачи между двумя регенераторами;

мультиплексная секция  участок линии передачи СЦИ между мультиплексорами или коммутаторами (называемыми еще транспортными узлами).

Оптические секции нормируются по длине, при этом выделяют три типа:
