Интерпретация кривых бкз
Интерпретация БКЗ основана на сопоставлении практических и теоретических кривых. После совмещения прочитывают модуль μ соответствующей теоретической кривой μ = ρ0/ ρк , при этом положение "креста" палетки, на бланке кривой определяет параметры первого слоя. Сопротивление пласта вычисляют по найденному модулю μ: ρ = μ * ρ0.
Двуслойные палетки БКЗ можно использовать и для интерпретации трехслойных кривых.
Кривые зондирования
Методика интерпретации БКЗ разработана для пластов бесконечной мощности.
В реальных условиях мощность пластов всегда конечна, у каждого пласта есть подстилающие и перекрывающие породы, которые обязательно оказывают влияние на формирование кривых КС единичных зондов и,следовательно, кривой БКЗ в целом.
Это влияние проявляется наиболее сильно, когда длина зонда становится соизмеримой с мощностью пласта. Кривые ρк =f(L), полученные для пластов ограниченной мощности, отличаются по своему внешнему виду от кривых БКЗ и называются кривыми зондирования - КЗ. Наибольшие расхождения между кривыми БКЗ и КЗ наблюдаются в областиh<L<2h. Здесь на кривых КЗ формируется минимум из-за растекания тока во вмещающие пласт породы. Интерпретировать кривые зондирования по палеткам БКЗ нельзя, но разработаны приемы и рассчитаны специальные палетки, позволяющие перестроить КЗ в кривые БКЗ,чтобы проинтерпретировать их по обычной методике.
Стандартные зонды кс
Недостаток метода БКЗ - большая трудоемкость (3-4 спуска комплексного скважинного прибора), продолжительная обработка и интерпретация. По этой причине БКЗ, как правило, выполняют только в продуктивной части разреза нефтяных скважин, где по УЭС оценивают пористость и нефтенасыщенность коллекторов. Всю остальную часть разреза каротируют одним стандартным зондом КС.
В качестве стандартного зонда выбирают такой зонд из набора зондов БКЗ, который дает ρкср, близкое к истинному сопротивлению пласта, и хорошо "отбивает" контакты наиболее интересных пластов.
Для выбора стандартного зонда проводят и обрабатывают результаты, БКЗ по всему стволу одной или двух скважин на месторождении.
Метод микрозондов (микрокаротаж)
Этот метод предназначен для выделения коллекторов в разрезах скважин, изучения их строения и определения сопротивления зоны проникновения бурового раствора ρ'.
Сущность метода заключается в измерении КС двумя зондами с очень малыми расстояниями между электродами, которые установлены на "башмаке"из нефтестойкой резины, прижимаемом к стенке скважины. Расстояние между центрами электродов - 2,5 см.Из трех электродов на "башмаке" собирают 2 микрозонда:микроградиент-зонд АМN и микропотенциал-зондАМ, диаграммы которых регистрируют одновременно. Существуют микрозонды на трехжильном и одножильном кабеле. В последнем информация о двух измеряемых параметрах ρкМГЗ и ρкМПЗ передается по одной и той же линии связи: центральной жиле кабеля (ЦЖК) и оплетке кабеля (ОК)за счет частотной модуляции двух разных несущих частот - 7,8 и 14,0 кГц.
Как известно, потенциал- и градиент-зонды обладают различной дальностью исследования: у потенциал-зонда она в 2-5раза больше, чем у градиент-зонда такой же длины. По этой причине на пластах-коллекторах показания микроградиентчзонда близки к сопротивлению глинистой корочки ρкМГЗ→ρГК,, а показания микропотенциал-зонда определяются, в основном, сопротивлением полностью промытых пород.
На глинах зоны проникновения бурового раствора нет, поэтому оба зонда измеряют одно и то же - сопротивление глин.

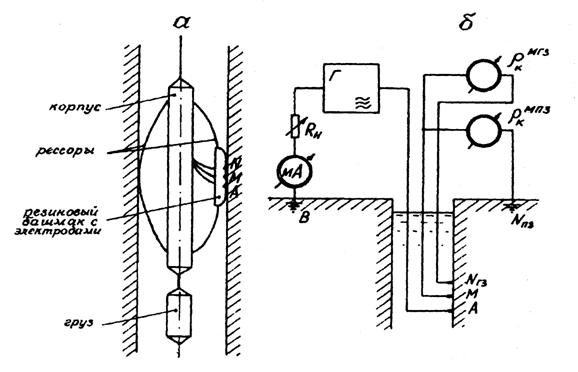

Рис. 2.2. Конструкция микрозонда (а) и схема одновременной записи диаграмм КС микропотенциал и микроградиент зондам (б)
На карбонатных, плотных породах также нет зоны проникновения, и оба зонда,казалось бы, должны давать одинаковые (но более высокие, чем на глинах и песчаниках) показания. Однако из-за большой разницы в УЭС карбонатных пород и бурового раствора малейшие трещинки на стенках скважины, оказавшиеся между электродами, сильно снижают КС между ними. По этой причине обе кривые получаются сильно изрезанными с незакономерными взаимными пересечениями.Примерный вид диаграмм микрозондов на схематизированном геологическом разрезе,включающем в себя глины, песчаники и известняки. Диаграммы микрозондов хорошо дифференцируют песчано-глинистый разрез и выделяют в нем пласты-коллекторы, а в них - все, даже очень маломощные непроницаемые пропластки.
В коллекторах с высокоминерализованными водами при отсутствии проникновения, а также напротив непроницаемых пластов высокого сопротивления, могут наблюдаться отрицательные приращения Δρк<0, которые объясняются утечкой тока между стенкой скважины и башмаком микрзонда.
При наличии на пластах-коллекторах глинистой корки большой толщины микропотенциал- и микроградиент-зонд дают близкие показания. В таких случаях приходится прибегать к использованию других методов, например, БКЗ или МБК.
Результаты измерений с микрозондами позволяют определить величину сопротивления полностью промытых пород ρпп.
