Каротаж потенциалов самопроизвольной поляризации (каротаж пс)
Метод электрического каротажа, основанный на изучении электрического поля,самопроизвольно возникающего в скважинах в результате электрохимической активности горных пород.

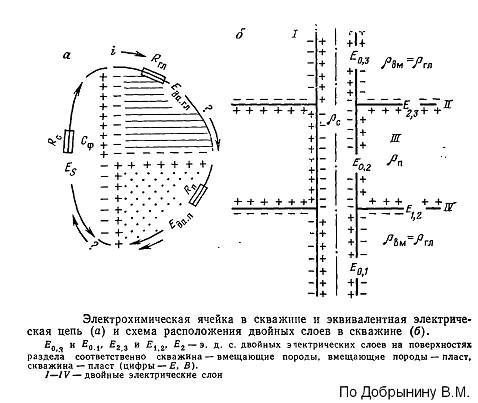

Основной причиной возникновения эдс самопроизвольной поляризации (ПС) является наличие в скважине и около нее диффузионных, диффузионно-адсорбционных и фильтрационных потенциалов. Измерение потенциала ПС сводится к регистрации разности потенциалов между неподвижным электродом N, находящимся около устья скважины, и электродом М, перемещаемым по стволу скважины. Искажающая измерение электродная разность потенциалов компенсируется включенным в измерительную цепь компенсатором поляризации.
Поскольку при регистрации невозможно учесть все сторонние разности потенциалов в цепи измерительных электродов, кривая ПС отображает лишь изменение потенциала ПС по скважине, а не его абсолютное значение. Поэтому на диаграммах ПС указывается только масштаб регистрации разности потенциалов (мВ/см) и не указывается линия отсчета. В качестве нулевой принимают «линию глин», которая проводится напротив мощных пластов глин. Отклонение кривой ПС от «линии глин» называют амплитудой потенциала ПС.
Наибольшая амплитуда потенциала ПС наблюдается напротив чистых песчаных пластов-коллекторов. С увеличением их глинистости амплитуда ПС уменьшается. Таким образом, кривая ПС является надежным средством выделения в терригенном разрезе проницаемых песчаных пластов, в ряде случаев она позволяет оценить относительную глинистость пород.
По кривой ПС можно оценить удельное электрическое сопротивление пластовых вод, а следовательно, и их минерализацию.
Кривые ПС используются также при корреляции разрезов скважин.
В карбонатном разрезе эффективность ПС снижается, что обусловлено высоким удельным сопротивлением карбонатных пород. Удается лишь разделить карбонатные породы на глинистые и неглинистые, но не удается выделить в разрезе проницаемые интервалы.
Диффузионно-адсорбционная активность является основной причиной возникновения ЭДС на границах раздела пород, насыщенных водными разделами электролитов. При контакте свободных растворов различной концентрации происходит диффузия ионов –– ионы из более концентрированного раствора движутся в менее концентрированный раствор.
Лекция 2. МЕТОД РЕЗИСТИВИМЕТРИИ
Резистивиметрия - это измерение сопротивления жидкости, заполняющей скважину, чаще всего- бурового раствора (р0).
Измерения производятся с помощью резистивиметра - такого зонда, расстояния между электродами которого настолько малы, что ток замыкается внутри бурового раствора, и стенки скважины не влияют на результаты измерений. Конфигурации электродов резистивиметра могут иметь самую различную форму.
Электрическая схема измерений с резистивиметром полностью аналогична схеме метода КС. Единственное отличие, связанное с малым расстоянием между электродами, заключается в использовании при резистивиметрии малых токов (порядка нескольких мА). Для уменьшения силы тока в питающую цепь резистивиметра вводят большое дополнительное сопротивление.
В отличие от зондов, коэффициент резистивиметра не рассчитывают, а определяют экспериментально, проводя измерения в растворах с известным сопротивлением.
Результаты резистивиметрии используют при количественной интерпретации данных других методов каротажа - электрического и радиоактивного(НГК, ННК). Кроме того, они имеют и самостоятельное значение: по ним можно фиксировать момент вскрытия скважиной водоносных пластов, определять положение мест притока и поглощения жидкости в скважинах, проводить поиски сульфидных месторождений и пр.
