1.3.Классификация литейных форм

По конструкции литейные формы бывают разъёмными (одна, две и больше плоскостей или поверхностей разъёма) и неразъёмными. Разъём­ные формы могут иметь горизонтальную или вертикальную плоскости разъёма.

В зависимости от типа производства, габаритов, сложности, толщи­ны стенок отливки и вида заливаемого металла литейные формы изготав­ливаются из различных материалов. Среди разовых форм наибольшее распространение, как указывалось выше, имеют песчаные

а)

Рис. 1.2. Оборудование для плавки металла:

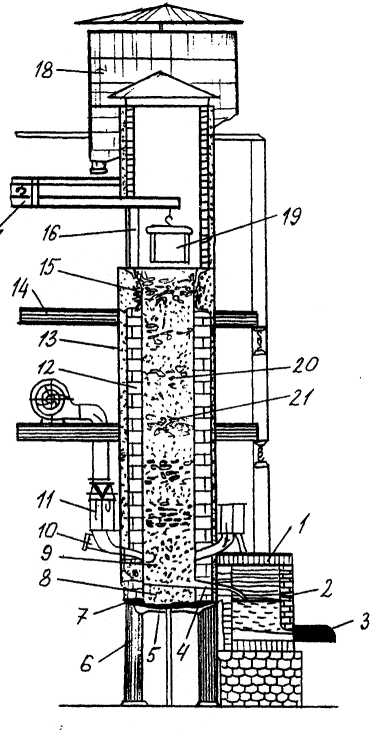

а) вагранка (1 – копильник, 2 – шлаковая летка, 3 – летка для металла, 4 – пере­ходная летка, 5 – днище, 6 – колонны, 7 – опорное кольцо, 8 – лещадь, 9 – горн, 10 –фурма, 11 – воздушная коробка, 12 – огнеупорный кирпич, 13 – кожух, 14 – загрузочная площадка, 15 – чугунный «кирпич», 16 – загрузочное окно, 17 – загрузочный кран, 18 –искрогаситель, 19 – бадья, 20, 21 – рабочая калоша)

Рис. 1.2. Оборудование для плавки металла (продолжение):

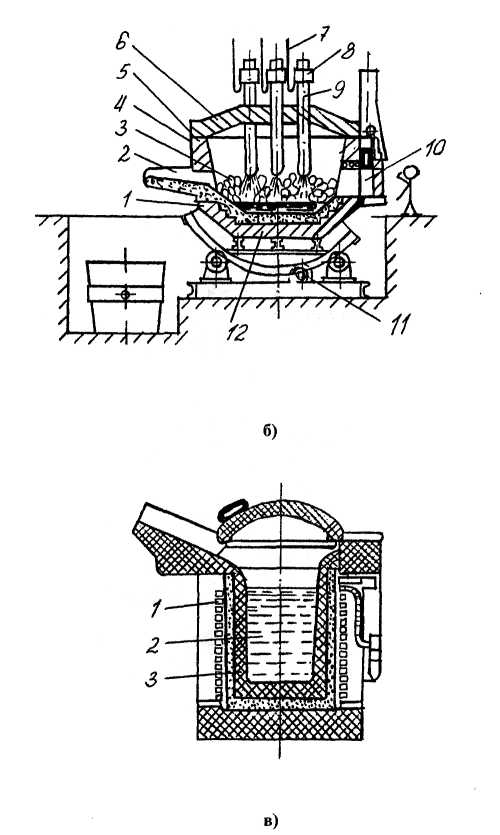

б) дуговая электропечь для плавки стали или чугуна (1 – огнеупорный кирпич, 2 – же­лоб, 3 – шихта металлическая, 4 – кожух, 5 – стенка, 6 – свод, 7 – кабель, 8 – электродо-держатель, 9 – электрод, 10 – рабочее окно, 11 –механизм наклона, 12 – подина); в) ин­дукционная электропечь высокой частоты (1-водоохлаждаемый индуктор, 2 – металл жидкий, 3 – графитовый или набивной тигель)

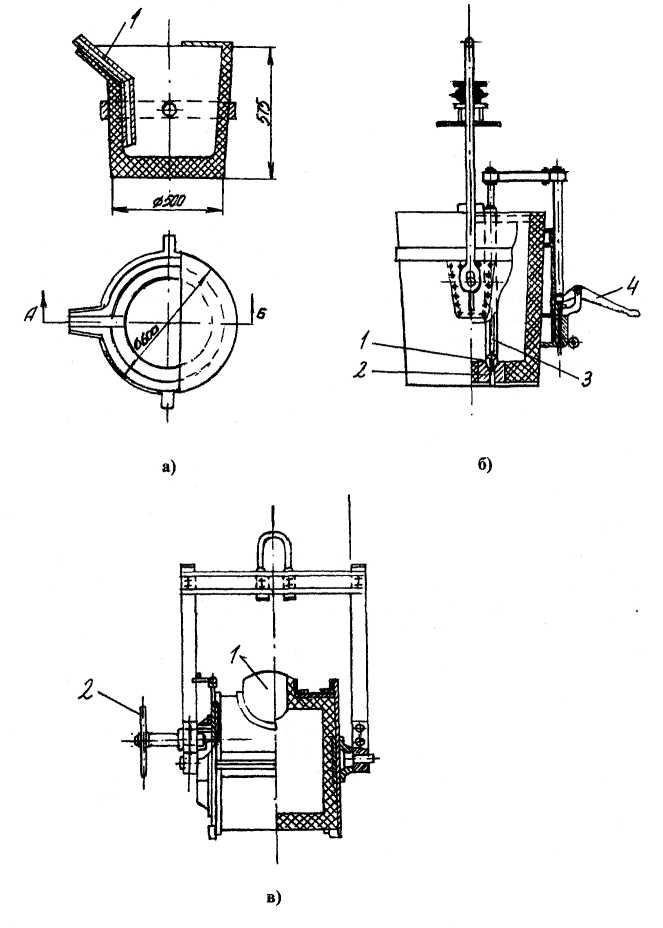

Рис.1.3. Разливочные ковши: а) сифонный (чайниковый) ковш (1 – сифонная трубка): б) стопорный ковш (1 – пробка, 2 – стакан, 3 – наборная трубка, 4 – рычаг); в) барабанный ковш (1 – горловина, 2 – штурвал)

формы. Они из­готавливаются из специально составленных формовочных смесей, огне­упорной основой которых является кварцевый формовочный песок. В ка­честве связующего материала для формовочной смеси могут служить ог­неупорная формовочная глина, жидкое стекло, смолы холодного и горяче­го отверждения, холоднотвердеющие смолы в сочетании с поверхностно-активными веществами (для получения жидких формовочных смесей) и др. По

агрегатному состоянию песчаные формовочные смеси бывают сы­пучие, пластичные и жидкие (жидкоподвижные).

Вид связующего материала и способ упрочнения формовочной смеси определяют и соответствующий вид песчаной формы:

песчано-глинистая сырая;

песчано-глинистая сухая,

песчано-глинистая подсушенная;

песчано-жидкостекольная (по СО₂-процессу);

песчано-жидкостекольная из пла­стичных самотвердеющих смесей (по ПСС-процессу);

песчано-жидкостекольная из жидких самотвердеющих смесей (по ЖСС-процессу);

песчано-смоляная из холоднотвердеющих смесей (по ХТС-процессу);

песчано-смоляная, отверждаемая при продувке газообразным катализатором (по Ашланд-процессу) и др.

Известны литейные песчаные формы, изго­товленные без связующего материала (замороженные, по пенополистироловым моделям, песчаные вакуумно-плёночные). Наибольшее применение в машиностроении имеют разовые песчано-глинистые формы, как наибо­лее дешевые и универсальные.

По толщине стенок песчаные формы подразделяют на тонкостенные, позволяющие в той или иной мере воздействовать извне на процесс за­твердевания и охлаждения отливки в форме (толщиной до 20-50 мм), и толстостенные, или объёмные песчаные формы, процесс затвердевания и охлаждения отливки в которых определяется лишь теплофизическими свойствами материала формы.

Среди многократных литейных форм наибольшее применение име­ют металлические формы, изготавливаемые из серого и высокопрочного чугунов, углеродистых и легированных сталей, алюминиевых сплавов, по­крытых термостойким анодным слоем (с водяным охлаждением).

Классификация современных литейных форм представлена на рис.1.4.
