4.1 Теплый период

Принимается прямоточная схема обработки воздуха (Рис.4.1).

1. На I-d диаграмму наносится точка Н, которая определяет состояние наружного воздуха ( , и , кДж/кг) (табл.1.1).

2. Определяется значение углового коэффициента луча процесса для теплого периода года , кДж/кг, по формуле:

. (4.2)

3. Определяется положение точки П, характеризующей состояние приточного воздуха на Id-диаграмме:

- в случае, если адиабатическое увлажнение наружного воздуха в теплый период года не предусматривается – положение точки П на Id-диаграмме совпадает с положением точки Н;

- в случае, если предусматривается адиабатическое охлаждение и увлажнение наружного воздуха (при ), то на Id-диаграмме из точки Н проводится прямая до ее пересечения с линией относительной влажности воздуха 90…95% и фиксируется положение точки П, характеризующей параметры приточного воздуха. Этой точке соответствует расчетное значение температуры приточного воздуха , в теплый период года (Рис. 4.2).

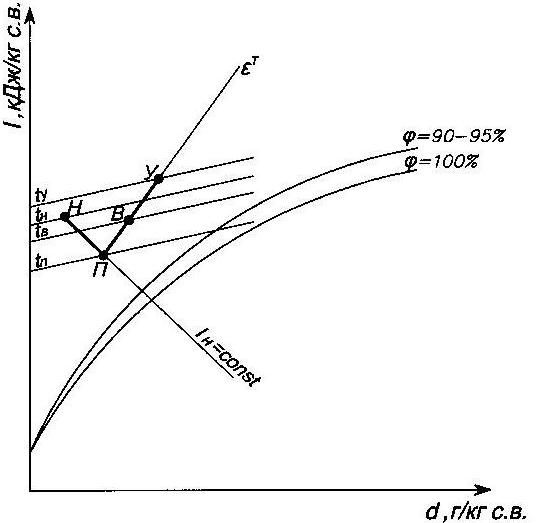

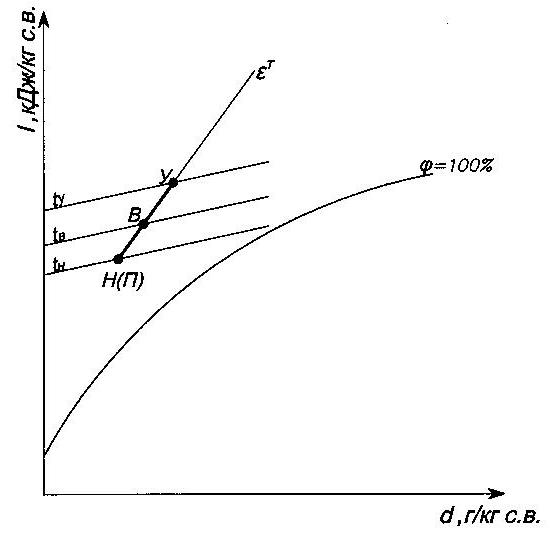

Рис.4.1 Прямоточная схема обработки воздуха	Рис. 4.2 Прямоточная схема обработки воздуха при

4. Через точку П проводится луч процесса и на пересечении луча процесса с изотермами =const и фиксируются точки В и У, характеризующие состояние воздуха в рабочей зоне помещения и удаляемого воздуха.

5. Определяется расход приточного воздуха, кг/ч:

- из условия ассимиляции избытков теплоты:

, (4.3)

где - избытки теплоты в помещении в теплый период года, Вт;

и - энтальпии удаляемого и приточного воздуха, соответственно, кДж/кг, значения которых определяются с помощью Id-диаграммы;

- из условия ассимиляции влаги:

, (4.4)

где - влаговыделения в помещении здания, г/ч;

и - влагосодержание соответственно удаляемого и приточного воздуха, г/кг, значения которых определяются с помощью I-d диаграммы.

Определяется минимальный требуемый расход наружного воздуха, кг/ч:

1) по выделениям углекислого газа:

, (4.5)

где - выделения углекислого газа в помещении здания, л/ч;

-концентрация СО₂ в воздухе рабочей зоны помещения здания, л/м³, принимаемая равной ПДК в зависимости от типа основного помещения и продолжительности пребывания в нем людей [5];

- концентрация СО₂ в районе строительства, л/м³, принимается в зависимости от загрязненности атмосферы населенного пункта [5];

и - плотности внутреннего и приточного воздуха, кг/м³, определяемые по формуле:

; (4.6)

2) по минимальному расходу воздуха на 1 человека

, (4.7)

где - нормируемый расход наружного воздуха на 1 человека, м³/ч [1];

- количество людей в помещении здания;

- плотность наружного воздуха, кг/м³.

За расчетный минимальный расход наружного воздуха принимается большее из полученных по формулам (4.5) и (4.7) значениям: G_н = G_н^max.

За расчетный расход приточного воздуха G_п принимается максимальное значение из полученных выше величин по формулам (4.3), (4.4), (4.5), (4.7) , и G_н:

G_п = G_max
