10. Расчет и подбор калорифера
Исходными данными для подбора калориферов являются расход нагреваемого воздуха G, кг/ч, температура воздуха на входе в калорифер t1, °С, и на выходе из него t2, °С, а также температура воды на входе в калорифер Т1,°С, и на выходе из него Т2, °С. Целью подбора калориферов является определение их количества и типоразмера в установке, аэродинамического и гидравлического сопротивлений. К установке рекомендуются калориферы КВС-П, КВБ-П, КСк-3, КСк-4 [14] и ВНВ.243. В данных методических указаниях приведены необходимые данные для калориферов ВНВ.243 фирмы ВЕЗА (Рис.10.1 и табл.10.1).
Подбор установки осуществляется в следующем порядке.
1.Определяется расход теплоты на нагрев воздуха, Вт:
(10.1)
где
- массовая теплоемкость воздуха,
принимаемая равной 1,005 кДж/(кг·К).
2. Ориентировочная массовая скорость
движения воздуха через калорифер,

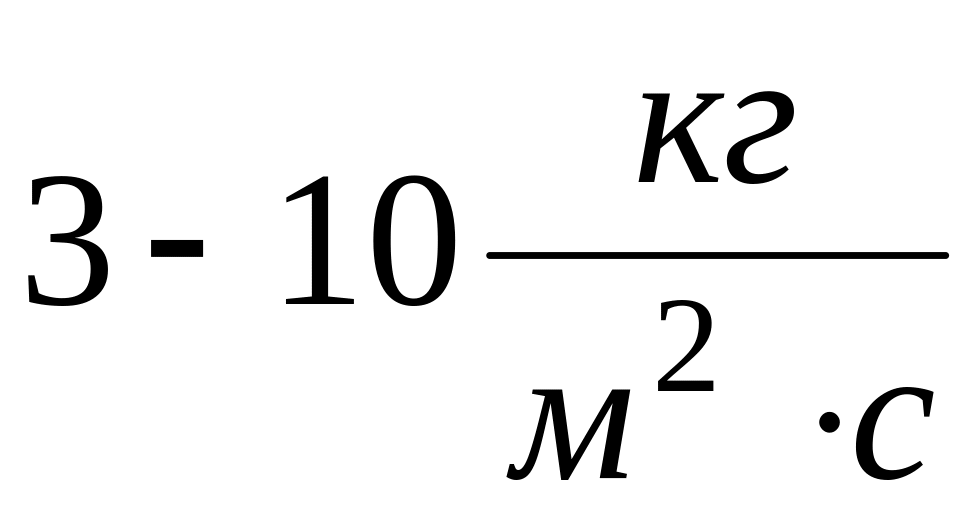

принимается из диапазона
.
3. В соответствии с принятым значением массовой скорости определяется ориентировочная площадь живого сечения калорифера для прохода воздуха, м2:

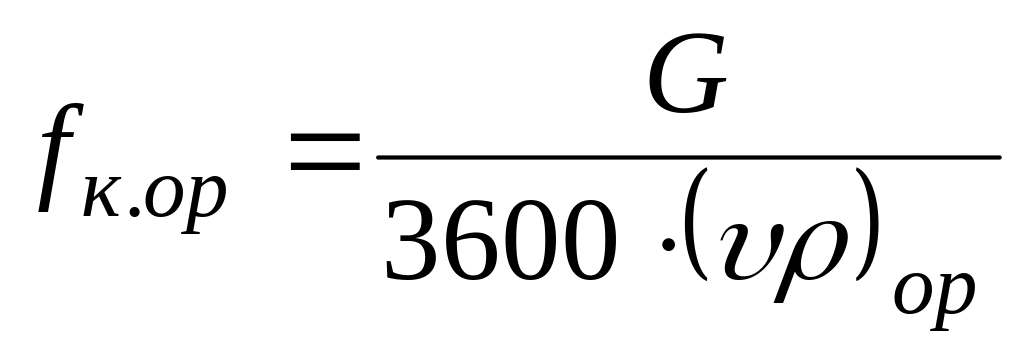

(10.2)

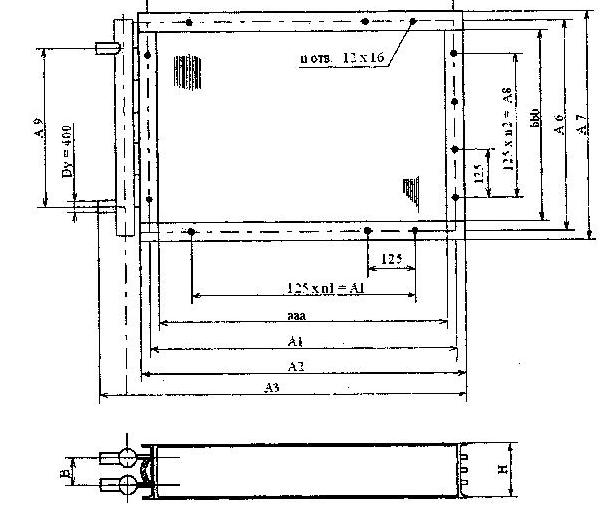

Рис. 10.1 Габаритные и присоединительные размеры калориферов ВНВ
4.Принимается тип и номер калорифера. Для принятого типоразмера калорифера по справочной литературе [14] выбираются следующие параметры:
- площадь поверхности нагрева , Fн, м2
- площадь живого сечения по воздуху, fж,с. , м2
-площадь живого сечения по теплоносителю, fтр, м2
Для калориферов ВНВ технические характеристики приведены в таблицах 10.2;10.3;10.4 и 10.5.
5.Рассчитывается число калориферов, установленных параллельно по воздуху:
(10.3)
Таблица 10.1
Габаритные и присоединительные размеры калориферов ВНВ
Номер калорифера
|
Размеры, мм
|
Количество |
|||||||||||
а |
А, |
А2 |
Аз |
А4 |
b |
А6 |
А7 |
А8 |
А9 |
n |
n1 |
n2 |
|
01 |
530 |
578 |
602 |
650 |
500 |
378 |
426 |
450 |
250 |
250 |
16 |
4 |
2 |
02 |
655 |
703 |
727 |
775 |
625 |
378 |
426 |
450 |
250 |
250 |
18 |
5 |
2 |
03 |
780 |
828 |
852 |
900 |
750 |
378 |
426 |
450 |
250 |
250 |
20 |
6 |
2 |
04 |
905 |
953 |
977 |
1025 |
875 |
378 |
426 |
450 |
250 |
250 |
22 |
7 |
2 |
05 |
1155 |
1203 |
1227 |
1275 |
1125 |
378 |
426 |
450 |
250 |
250 |
24 |
9 |
2 |
06 |
530 |
578 |
602 |
650 |
500 |
503 |
551 |
575 |
375 |
430 |
18 |
4 |
3 |
07 |
655 |
703 |
727 |
775 |
625 |
503 |
551 |
575 |
375 |
430 |
20 |
5 |
3 |
08 |
780 |
828 |
852 |
900 |
750 |
503 |
551 |
575 |
375 |
430 |
22 |
6 |
3 |
09 |
905 |
953 |
977 |
1025 |
875 |
503 |
551 |
575 |
375 |
430 |
24 |
7 |
3 |
10 |
1155 |
1203 |
1227 |
1275 |
1125 |
503 |
551 |
575 |
375 |
430 |
26 |
9 |
3 |
11 |
1655 |
1703 |
1727 |
1774 |
1625 |
1003 |
1051 |
1075 |
875 |
912 |
44 |
13 |
7 |
12 |
1655 |
1703 |
1727 |
1774 |
1625 |
1503 |
1557 |
1575 |
1375 |
1392 |
52 |
13 |
11 |
6.Определяется действительная
массовая скорость воздуха через
калорифер,
:

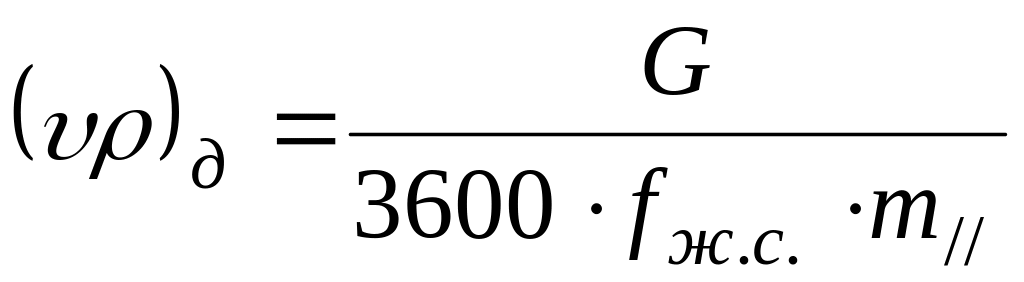

(10.4)
7. Определяется количество теплоносителя, проходящего через калориферную установку, кг/ч:
(10.5)

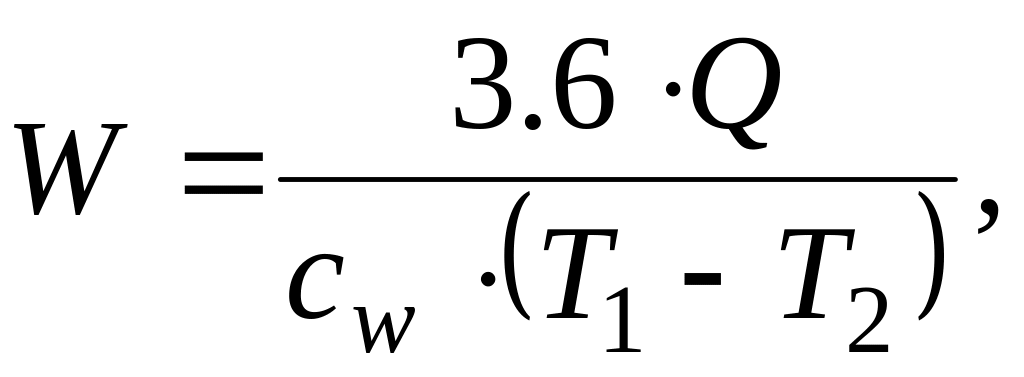

где w - теплоемкость воды, принимаемая 4,19 кДж/(кг·К).
8. Выбирается способ обвязки калориферов по теплоносителю в калориферной установке и рассчитывается скорость движения теплоносителя в трубках калорифера, м/с:
(10.6)
где ρw - плотность воды, принимаемая 1000 кг/м3;
n – число калориферов, установленных параллельно по воде.
Таблица 10.2
Технические данные калориферов ВНВ с одним рядом трубок
Обозначение калорифера |
Номер калорифера |
Площадь поверхности теплообмена с воздушной стороны, м2 |
Площадь фронтального сечения, м2 |
Площадь сечения для прохода теплоносителя, м2 |
Длина трубки в одном ходе |
Масса, кг |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
ВНВ243-053-037- 1-1,8-6 ВНВ243-053-037-1-2,5-6 ВНВ243-053-037- 1-4,0-6 |
01
01
01
|
4,390
3,190
2,040 |
0,210
0,210
0,210 |
0,000095
0,000095
0,000095 |
3,498
3,498
3,498 |
4,27
3,78
3,51 |
ВНВ243-065-037-1-1,8-6 ВНВ243-065-037- 1-2,5-6 ВНВ243-065-037-1-4,0-6 |
02
02
02 |
5,420
3940
2,520 |
0,245
0,245
0,245 |
0,000095
0,000095
0,000095 |
4,323
4,323
4,323 |
4,81
4,27
3,89 |
ВНВ243-078-037-1-1,8-6 ВНВ243-078-037-1 -2,5-6 ВНВ243-078-037-1-4,0-6 |
03
03
03 |
6,470
4,700
3,010 |
0,295
0,295
0,295 |
0,000095
0,000095
0,000095 |
5,148
5,148
5,148 |
5,29
4,70
4,32 |
ВНВ243-090-037-1-1,8-2 ВНВ243-090-037-1-2,5-2 ВНВ243-090-037-1-4,0-2 |
04
04
04 |
7,500
5,450
3,490 |
0,342
0,342
0,342 |
0,00019
0,00019
0,00019 |
1,991
1,991
1,991 |
5,78
5,18
4,75 |
Продолжение таблицы 10.2
|
||||||
ВНВ243-115-037-1-1,8-2 ВНВ243-115-037-1-2,5-2 ВНВ243-115-037-1-4,0-2 |
05
05
05 |
9,580
6,980
4,450 |
0,436
0,436
0,436 |
0,00019
0,00019
0,00019 |
2,541
2,541
2,541 |
6,97
5,99
5,40 |
ВНВ243-053-050- 1-1,8-4 ВНВ243-053-050- 1-2,5-4 ВНВ243-053-050- 1-4,0-4 |
06
06
06 |
7,290
5,290
3,390 |
0,267
0,267
0,267 |
0,00019
0,00019
0,00019 |
2,332
2,332
2,332 |
6,37
5,83
5,35 |
ВНВ243-065-050-1-1,8-4 ВНВ243-065-050-1-2,5-4 ВНВ243-065-050- 1-4,0-4 |
07
07
07 |
9,000
6,540
4,180 |
0,329
0,329
0,329 |
0,00019
0,00019
0,00019 |
2,882
2,882
2,882 |
7,45
6,59
5,99 |
ВНВ243-078-050- 1-1,8-4 ВНВ243-078-050- 1-2,5-4 ВНВ243-078-050- 1-4,0-4 |
08
08
08 |
10,740
7,800
5,000 |
0,392
0,392
0,392 |
0,00019
0,00019
0,00019 |
3,432
3,432
3,432 |
8,05
7,18
6,53 |
IBHB243-090-050- 1-1,8-4 ВНВ243-090-050-1-2,5-4 ВНВ243-090-050-1-4,0-4 |
09
09
09 |
12,450
9,050
5,800 |
0,455
0,455
0,455 |
0,00019
0,00019
0,00019 |
3,982
3,982
3,982 |
9,07
7,94
7,18 |
ВНВ243-116-050-1-1.8-2 ВНВ243-116-050-1-2,5-2 ВНВ243-116-050-1-4,0-2 |
10
10
10 |
15,890
11,580
7,390 |
0,581
0,581
0,581 |
0,000475
0,000475
0,000475 |
2,541
2,541
2,541 |
10,64
9,23
8,32 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Окончание таблицы 10.2 |
||||||
ВНВ243-116-100-1-1,8-2 ВНВ243-116-100- 1-2,5-2 ВНВ243-116-100-1-4,0-2 |
11
11
11 |
45,42
33,03
21,12 |
1,660
1,660
1,660 |
0,00095
0,00095
0,00095 |
3,641
3,641
3,641 |
38,88
34,72
31,81 |
ВНВ243-116-150-1-1,8-2 ВНВ243-116-150-1-2,5-2 ВНВ243-116-150-1-4,0-2 |
12
12
12 |
68,06
49,5
31,65 |
2,487
2,487
2,487 |
0,001425
0,001425
0,001425 |
3,641
3,641
3,641 |
57,78
51,95
47,57 |
Примечание. На Рис. 10.1 Н = 55 м, В = 55 мм.
Таблица 10.3
Технические данные калориферов ВНВ с двумя рядами трубок
Обозначение калорифера |
Номер калорифера |
Площадь поверхности теплообмена с воздушной стороны, м2 |
Площадь фронтального сечения, м2 |
Площадь сечения для прохода теплоносителя, м2 |
Длина трубки в одном ходе |
Масса, кг |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
ВНВ243-053-037-2 -1,8-6 ВНВ243-053-037-2-2,5-6 |
01 01 |
8,820 6,400 |
0,210 0,210 |
0,00019 0,00019 |
3,498 3,498 |
7,900 7,000 |
ВНВ243-065-037-2-1,8-6 ВНВ243-065-037-2 -2,5-6 |
02 02 |
10,890 7,920 |
0,245 0,245 |
0,00019 0,00019 |
4,323 4,323 |
8,900 7,900 |
ВНВ243-078-037-2-1,8-6 ВНВ243-078-037-2 -2,5-6 |
03 03 |
12,990 9,440 |
0,295 0,295 |
0,00019 0,00019 |
5,148 5,148 |
9,800 8,700 |
ВНВ243-090-037-2-1,8-2 ВНВ243-090-037-2-2,5-2 |
04 04 |
15,060 10,950 |
0,342 0,342 |
0,000285 0,000285 |
3,982 3,982 |
10,700 9,600 |
ВНВ243-115-037-2-1,8-2 ВНВ243-115-037-2-2,5-2 |
05 05 |
19,240 14,010 |
0,436 0,436 |
0,000285 0,000285 |
5,082 5,082 |
12,900 11,100 |
ВНВ243-053-050-2 -1,8-4 ВНВ243-053-050-2 -2,5-4 |
06 06 |
14,640 10,620 |
0,267 0,267 |
0,000285 0,000285 |
3,498 3,498 |
11,800 10,800 |
|
||||||
Окончание таблицы 10.3 |
||||||
|
||||||
ВНВ243-065-050-2-1,8-4 ВНВ243-065-050-2-2,5-4 |
07 07 |
18,080 13,140 |
0,329 0,329 |
0,000285 0,000285 |
4,323 4,323 |
13,800 12,200 |
ВНВ243-078-050-2 -1,8-4 ВНВ243-078-050-2 -2,5-4 |
08 08 |
21,560 15,660 |
0,392 0,392 |
0,000285 0,000285 |
5,148 5,148 |
14,900 13,300 |
BHB243-090-050-2 -1,8-4 ВНВ243-090-050-2-2,5-6 |
09 09 |
25,000 18,180 |
0,455 0,455 |
0,000475 0,000285 |
3,982 5,973 |
16,800 14,700 |
ВНВ243-116-050-2-1.8-4 ВНВ243-116-050-2-2,5-4 |
10 10 |
31,920 23,260 |
0,581 0,581 |
0,000475 0,000475 |
5,082 5,082 |
19,700 17,100 |
ВНВ243-116-100-2-1.8-2 ВНВ243-116-100-2 -2,5-2 |
11 11 |
91,240 66,350 |
1,660 1,660 |
0,001901 0,001901 |
3,641 3,641 |
72,000 64,300 |
ВНВ243-116-150-2-1,8-2 ВНВ243-116-150-2-2,5-2 |
12 12 |
136,710 99,420 |
2,487 2,487 |
0,002851 0,002851 |
3,641 3,641 |
107,000 96,200 |
Примечание. На Рис. 10.1 Н = 55 м, В = 55 мм.
Таблица 10.4
Технические данные калориферов ВНВ с тремя рядами трубок
Обозначение калорифера |
Номер калорифера |
Площадь поверхности теплообмена с воздушной стороны, м2 |
Площадь фронтального сечения, м2 |
Площадь сечения для прохода теплоносителя, м2 |
Длина трубки в одном ходе |
Масса, кг |
ВНВ243-053-053-3-1,8-6 |
01 |
13,250 |
0,210 |
0,0002850 |
3,498 |
1,10 |
ВНВ243-065-037-3-1,8-6 |
02 |
16,360 |
0.245 |
0,0002850 |
4,323 |
13,70 |
ВНВ243-078-037-3-1,8-6 |
03 |
19,520 |
0,295 |
0,0002850 |
5,148 |
14,80 |
ВНВ243-090-037-3-1,8-4 |
04 |
22,630 |
0,342 |
0,0003800 |
3,982 |
16,20 |
ВНВ243-115-037-3-1,8-4 |
05 |
28,890 |
0,436 |
0,0003800 |
5,082 |
19,30 |
ВНВ243-053-050-3-1,8-6 |
06 |
21,990 |
0,267 |
0,0004750 |
3,498 |
17,10 |
ВНВ243-065-050-3-1,8-6 |
07 |
27,160 |
0,329 |
0,0004750 |
4,323 |
19,50 |
ВНВ243-078-050-3-1,8-6 |
08 |
32,390 |
0,92 |
0,0004750 |
5,148 |
22,10 |
ВНВ243-090-050-3-1,8-6 |
09 |
37,550 |
0,455 |
0,0004750 |
5,973 |
24,10 |
ВНВ243-116-050-3-1,8-4 |
10 |
47,950 |
0,581 |
0,0006650 |
5,082 |
28,80 |
ВНВ243-165-100-3-1,8-2 |
11 |
137,060 |
1,660 |
0,0028510 |
3,641 |
102,50 |
ВНВ243-165-150-3-1,8-2 |
12 |
205,370 |
2,487 |
0,0042760 |
3,641 |
152,1 |
Примечание. На Рис. 10.1 Н = 80 мм,, В = 75 мм.
Таблица 10.5
Технические данные калориферов ВНВ с четырьмя рядами трубок
Обозначение калорифера |
Номер калорифера |
Площадь поверхности теплообмена с воздушной стороны, м2 |
Площадь фронтального сечения, м2 |
Площадь сечения для прохода теплоносителя, м2 |
Длина трубки в одном ходе |
Масса, кг |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
ВНВ243-053-053-4-1,8-6 |
01 |
17,68 |
0,210 |
0,00038 |
3,498 |
15,10 |
ВНВ243-065-037-4-1-8-6 |
02 |
21,83 |
0.245 |
0,00038 |
4,323 |
17,50 |
ВНВ243-078-037-4-1-8-6 |
03 |
26,04 |
0,295 |
0,00038 |
5,148 |
19,10 |
ВНВ243-090-037-4-1-8-4 |
04 |
30,19 |
0,342 |
0,00057 |
3,982 |
21,50 |
BHB243-115-037-4-1-8-4 |
05 |
38,55 |
0,436 |
0,00057 |
5,082 |
24,80 |
ВНВ243-053-050-4-1-8-6 |
06 |
29,35 |
0,267 |
0,000665 |
3,498 |
22,40 |
ВНВ243-065-050-4-1-8-6 |
07 |
36,23 |
0,329 |
0,000665 |
4,323 |
26,20 |
ВНВ243-078-050-4-1-8-6 |
08 |
43,22 |
0,92 |
0,000665 |
5,148 |
31,00 |
ВНВ243-090-050-4-1-8-6 |
09 |
50,11 |
0,455 |
0,000665 |
5,973 |
32,50 |
ВНВ243-116-050-4-1-8-4 |
10 |
63,98 |
0,581 |
0,00095 |
5,082 |
37,20 |
ВНВ243-165-100-4-1-8-6 |
11 |
182,87 |
1,660 |
0,003801 |
3,641 |
142,1 |
ВНВ243-165-150-3-1-8-2 |
12 |
274,02 |
2,487 |
0,005702 |
3,641 |
210,5 |
Примечание. На Рис. 10.1 Н = 110 м, В =100 мм.
9. Определяется коэффициент теплопередачи калориферов, Вт/(м2.К):
Для КВС-п
(10.7)
для КВБ-п |
|
(10.8) |
для КСК-3
(10.9)
для КСК -4 |
|
(10.10) |

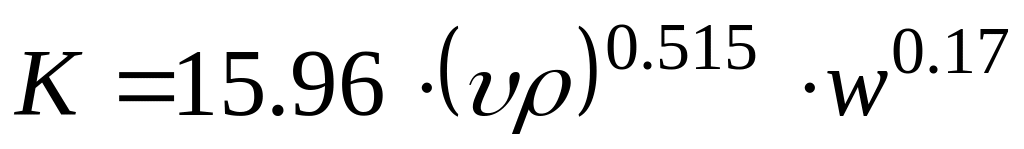

для
ВНВ 243
(10.11)
где а - эмпирический коэффициент (см. табл. 10.6).
Таблица 10.6
Значения расчетных коэффициентов для калориферов ВНВ
Количество рядов трубок |
1 |
2 |
3 |
4 |
|||
Шаг пластин |
1,8 |
2,5 |
4 |
1,8 |
2,5 |
1,8 |
1,8 |
а |
20,94 |
21,68 |
23,11 |
20,94 |
21,68 |
20,94 |
20,94 |
b |
2,104 |
1,574 |
1,034 |
4,093 |
3,055 |
6,044 |
7,962 |
т |
1,64 |
1,74 |
1,81 |
1,65 |
1,72 |
1,66 |
1,59 |
10.Определяется требуемая поверхность нагрева калориферной установки, м2:
(10.12)
11. Определяется запас площади поверхности нагрева:
(10.13)
12. По табл. 4.38 [14] и по формулам, соответствующим определенному типу калорифера, определяется аэродинамическое сопротивление калорифера по воздуху, Па, и сопротивление при проходе воды через установку [14].
