6. Исследование резистивной мостовой схемы.
Задание 6. Получить экспериментальную зависимость выходного напряжения от величины сопротивления одного из плеч моста. Проверить выполнение условия баланса моста.

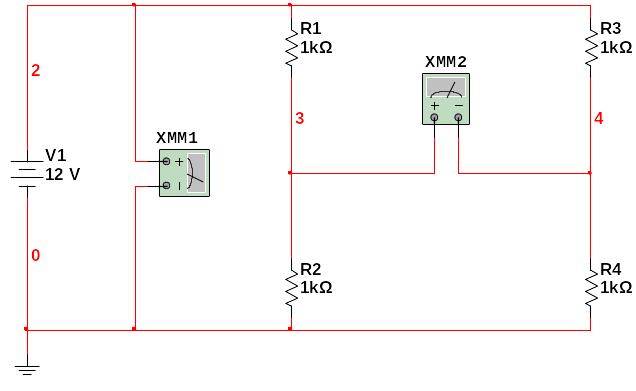

6.1 Собрать на рабочем поле схему цепи с измерительными приборами в соответствии с рис. При включении измерительных приборов обратить внимание на полярность внешних полюсов вольтметров.
6.2 Установить параметры вольтметров XMM1 и XMM2: MODE - DC, RV = 10 Мом; значение ЭДС источника установить 12 В; начальные сопротивления плеч моста равными R1 = R2 = R3 = R4 = 1 кОм.
6.3 Включить режим измерения. Вольтметр XMM2 (U12) должен показать U12 = 0. Это означает, что выполнено условие баланса моста.
6.4 Построить экспериментальные зависимости
по вариантам:
Вариант |
Изменяемое сопротивление плеча Rплеча |
2 |
R2 |
Значения изменяемых сопротивлений взять из табл. 12, в нее же занести показания вольтметра XMM2 (U12).
Табл. 12.
-
Rплеча ,
кОм
0,05
0,1
0,25
0,5
1
1,5
3
5
10
100
U12 ,
В
-5,428
-4,909
-3,6
-2
0
1,2
3
3,999
4,908
5,88
7. Содержание отчета
Отчет должен содержать:
1. Постановку заданий для исследования.
2. Основные расчетные формулы.
3. Принципиальные электрические схемы исследуемых
цепей с указанием параметров элементов.
4. Результаты расчетов и измерений, сведенные в таблицы.
5. Графики исследуемых зависимостей, выполненные на
миллиметровой бумаге.
