3. Экспериментальная часть

3.1. Задание по работе:

3.1. Определите в дБ уровень звукового давления Р=2∙102 н/м2.

3.2. Звуковое давление в цехе № 1 Р=2∙102 н/м2, в цехе № 2 Р=2∙10-2 н/м2. На сколько дБ уровень шума в цехе №1 больший, чем в цехе №2?

3.3. Во сколько раз шум в помещении, ориентированного окнами к проезжей части улицы (60 дБ), больше чем шум той же частоты в помещении с окнами, ориентированными во двор (40 дБ)?

3.4. Рассчитайте общий уровень шума в цехе, где работают 3 станка, которые создают соответственно уровни звукового давления 90, 80 и 75 дБ?

3.5. Уровень шума на расстоянии 1 м. от работающей центрифуги составляет 75 дБА. Какой уровень шума будет на расстоянии 10 м. от работающей центрифуги?

3.6. Во сколько раз будет превышать силу звука один из двух работающих станков, если разность интенсивностей их шума равняется 20 дБ?

3.7. В генераторном цехе электростанции на постоянных рабочих местах проведены замеры параметров общей технологической вибрации. Результаты замеров:

Среднегеометрическая частота октавных полос, Гц	2,0	4,0	8,0	16,0	31,0	63,0
Уровень виброскорости, м/с10-2	1,32	0,47	0,32	0,32	0,29	0,29
Уровень виброускорения, м/с2	0,16	0,16	0,16	0,29	0,62	1,02

Составьте спектрограмму. Дайте гигиеническую оценку полученным результатам. При решении задач воспользуйтесь приложениями

3.2. Приборы и оборудование:

1. Шумовая камера.

2. Динамики.

3. Шумомер типа «ШУМ-1-М».

4. Измеритель шума и вибрации ВШВ-003.

4. Вопросы для самоподготовки

41. Звук, шум. Определение понятий.

4.2. Физические характеристики шума, единицы его измерения.

4.3. Интенсивность звука, определение понятия громкости.

4.4. Диапазон частот звука, которые воспринимаются органом слуха человека.

4.5. Классификации шума.

4.6. Действие шума на орган слуха. Специфическое и неспецифичное действие шума. Шумовая болезнь. Понятие звукового комфорта, мероприятия по борьбе с шумом.

4.7. Определение вибрации. Классификация вибраций.

4.8. Физические характеристики вибрации. Виброскорость и виброускорение. Единицы измерения параметров вибраций, их спектральный состав. Сотрясения. Прямолинейные и угловые ускорения и перегрузки.

4.9. Биологическое действие вибрации, основные симптомы вибрационной болезни.

4.10. Приборы для измерения уровней и спектрального состава шума и вибрации, порядок работы с ними.

4.11. Мероприятия по снижению неблагоприятного действия шума и вибрации на организм человека. Основы и принципы гигиенического нормирования шума и вибрации

5. Литература

1. СанПиН 2.2.4/2.1.8.562-96 «Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки».

2. СанПиН 2.2.4/2.1.8.566-96 «Производственная вибрация, вибрация в помещениях жилых и общественных зданий»

3. Р 2.2.2006-05. «Гигиенические критерии оценки и классификации условий труда по показателям вредности и опасности факторов производственной среды, тяжести и напряженности трудового процесса», утв. Главным госуд. Сан. Врачом России 29.07.2005 г.

4. ГОСТ 12.1.003-83 Шум. Общие требования безопасности.

5. Безопасность жизнедеятельности. Учебник для вузов/С.В. Белов, А.В. Ильницкая, А.Ф. Козьяков и другие. Под общ. Ред. С.В. Белова. - М: Высшая школа, 2000.

6. Пчелинцев В.А., Коптев Д.Е., Орлов Г.Г. Охрана труда в строительстве: Учебник для вузов. – М.: Высшая школа. 1991, - 272 с.

7. Русак О.Н. Безопасность жизнедеятельности. Учебное пособие. С-П. 2000.

Приложение 1

УЧЕБНАЯ ИНСТРУКЦИЯ

к методике расчетов суммарных уровней шума

1. Суммация шумов одинаковых уровней осуществляется по формуле:

Ісум = І0 + 10 lg n (1.1.)

где: Ісум - суммарный уровень шума

І0 - уровень шума одного источника

n - количество источников

lg 2 = 0,3 lg 5 = 0,7

lg 3 = 0,5 lg 6 = 0,8

lg 4 = 0,6 lg 7 = 0,85

Пример: работает три двигателя с уровнем шума каждый по 70 дБ.

Ісум=І0+10 lg n = 70+ l0lg 3 = 70 + 10 × 0,5 = 75 дБ

2. Суммация шумов разных уровней шума осуществляется по формуле:

Iсум = Іmax + DL1 + DL2 + . DLn (2.1.)

где: Ісум - суммарный уровень шума;

Іmax - максимальный уровень шума одного источника;

АL1,2 … n - величина поправки к максимальному уровню, находится в таблице на основании разности между максимальным уровнем шума и шума от данного источника Ln:

Imax-An или І1- In	0	1	2	3	4	5	6	7	8	9	10	11	12
DL	3	2,5	2,1	1,8	1,5	1,2	1	0,8	0,6	0,5	0,4	0,2	0

Пример: работает 4 станка с соответствующим уровнем шума 1-й -94 дБ; 2-й - 86 дБ; 3-й - 84 дБ; 4-й -70 дБ.

Iсум = Іmax + DL1 + DL2 + . DLn

1. 94 – 86 = 8 (дБ) по таблице DL1 = 0,6 Ісум 1 = 94,6 дБ

2. 94,6-84 = 10,6 (дБ) по таблице DL2 = 0,4 Ісум 2 = 95,0 дБ

3. 95 – 70 = 25(дБ) по таблице DL3 = 0,0 Ісум 3 = 95,0 дБ

Результат: Ісум = 95,0 дБ

3. Ослабление шума расстоянием рассчитывается по формуле:

І1 = І0 - 20 lg N/n,

где: І1 -уровень шума на расстоянии N метров, который необходимо установить;

І0 - известный уровень шума на расстоянии n метров.

Пример: уровень шума работающего компрессора на расстоянии 5 метров равняется 92 дБА.

Каким будет уровень шума на расстоянии 50 метров при тех же условиях (без препятствий для распространения звуковых волн)?

И1 = 92-20 lg 50/5 = 92-20 × lg 10 = 92-20 × 1 = 72 дБА (lg10 = l).

4. Зависимость между интенсивностью и силой звука:

Разность между интенсивностями (дБ)	3	6	9	20	40	60	80
Соответствующая разность между силой звуков (во сколько то раз)	2	4	8	10	100	1000	10000

Приложение 2

УЧЕБНАЯ ИНСТРУКЦИЯ

для определения тональной аудиометрии, аудиометром поликлиническим (АП) (рис. 1)

Потеря слуха под влиянием производственного шума в зависимости от ее степени определяется как слуховое утомление, слуховая адаптация, кохлеарный неврит (шумовая болезнь), профессиональная глухота.

Определение потери слуха под влиянием производственного шума в работающих проводится методом аудиометрии согласно ГОСТ 12.0.067-78 "ССВТ. Шум. Методы определения потери слуха человека".

Для оценки состояния слухового анализатора чаще всего используют метод определения временного и постоянного смещения порога чувствительности (ВСПЧ и ПСПЧ соответственно).

Для оценки функционального состояния слухового анализатора используют аудиометры: клинический (АК), предназначенный для детального клинического обследования; поликлинический (АП) - для обследования слуховой функции человека в поликлинике; массовый (AM) - для массовой ориентировочной оценки слуховой функции. Кроме этого, используют аудиометры зарубежного производства: "Эльза", "АУ-5", "МА-31", аудиометр - "ПМ-31" и прочие.

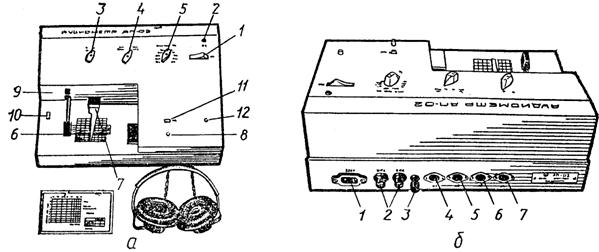

Рис. 1. Аудиометр типа АП-02

а - вид спереди;

(1 - кнопка включения в сеть; 2 - индикаторная лампа; 3 - переключатель режима работы; 4 - переключатель телефонов воздушной проводимости; 5 - переключатель интенсивности маскирующего шума; 6 - переключатель интенсивности тона; 7 - переключатель частот; 8 - кнопка для фиксации аудиограммы; 9 - лампа ответов пациента; 10 - переключатель „переговоры”; 11 - переключатель прерывания подачи тона; 12 - кнопка прерывания подачи тона);

б - вид сзади;

(1 - вилка для включения питания; 2 - предохранитель; 3 - клемма для заземления прибора; 4 - розетка для подключения кнопки пациента; 5 - розетка для телефона костной проводимости; 6 - розетка для телефона воздушной проводимости; 7 - розетка для микрофона).

Порядок проведения тональной аудиометрии аудиометром поликлиническим (АП)

В первую очередь следует отметить, что аудиометрия должна проводиться в сурдокамере (помещение, где обеспечена полная тишина). Порядок проведения тональной аудиометрии следующий.

При изучении воздушной проводимости к уху подопытного через воздушный телефон подают звуки разных уровней. Исследования начинается из подачи звука (тона) частотой 1000 Гц и интенсивностью значительно выше пороговой.

Продолжительность звучания подающегося тона около 1-2 сек. Уровень звука постепенно снижают до тех пор, пока он перестает быть слышимым, а потом усиливают к уровню едва слышного. Таким же образом слуховую чувствительность определяют на частотах 500, 200, 125, а потом - 2000, 4000, 8000 Гц.

Для определения костной звукопроводимости пользуются "костным телефоном-вибратором", который прижимают к сосцевидному отростку. При этом, чтобы предотвратить прослушивание вторым (не исследуемым) ухом, с помощью специального устройства на последнее подают маскирующий широкочастотный (белый) шум.

Последовательность определения пороговой слуховой чувствительности при костной проводимости такая же, как при воздушной.

Для определения прочности органа слуха при работе в условиях интенсивного производственного шума пользуются пробой Пейзера. При этом, после определения порога чувствительности через воздушную и костную проводимость тона в 1000 Гц, через воздушный телефон посылают в ухо на протяжении трех минут тот самый тон 1000 Гц интенсивностью 100 дБ. Через 15 сек. после звуковой нагрузки снова определяют порог чувствительности на той частоте. После часового отдыха опыт повторяют, но звуковая нагрузка той же интенсивности и продолжительности подается через "костный" телефон. Через 15 сек. после подачи звука определяют порог чувствительности через костную проводимость для тона частотой 1000 Гц. Результаты пробы оценивают согласно данным таблицы 2.

Таблица 2

1. Оценка устойчивости органа слуха

Повышение порога чувствительности (дБ после нагрузки по проводимости)		Оценка
воздушной	костной
5	0	Стойкий к шумовому воздействию
6-10	0	Склонен к шумовому воздействию
10	5	Сверхчувствительный к шуму

2. Степень потери слуха

Степень потери слуха	Значение потери слуха, дБ
	на разговорных частотах (500,1000,2000 Гц)	на частоте 4000 Гц
Признаки действия шума на орган слуха	меньше 10 (500 Гц- 5; 1000 Гц -10; 2000 Гц- 10 дБ)	меньше 40
Первая степень (легкое снижение слуха)	10-20	60±20
Вторая степень (стойкое снижение слуха)	21-30	65±20
Третья степень (значительное снижение слуха)	31 и выше	70±20
